Leer esquemas hidráulicos no es tan complicado como parece. Una vez que comprenda que cada símbolo representa un componente físico y cada línea representa un camino fluido, el diagrama comienza a contar una histoia mecánica clara. La clave es aprender la biblioteca de símbolos ISO 1219, comprender las convenciones de dirección del flujo y reconocer cómo un Unidad de potencia hidráulica (HpagU) unncla todo el circuito. La mayoía de los técnicos dominan la lectura de esquemas estándar al cabo de unas pocas semanas de práctica enfocada.
Esta guía recoe todo, desde el reconocimiento de símbolos básicos hasta la lectura de circuitos complejos de múltiples actuadoes, con atención específica a los componentes que encontrará con mayor frecuencia en maquinaria industrial, equipos móviles y sistemas marinos. Ya sea usted un técnico de mantenimiento, un ingeniero de diseño o un operador de máquina que intenta solucionar una falla, comprender cómo leer estos diagramas es una de las habilidades más prácticas que puede desarrollar.
Un esquema hidráulico es un diagrama simbólico que muestra cómo se conectan los componentes hidráulicos y cómo fluye el fluido a través de un sistema. No muestra la ubicación física de los componentes, su tamaño real ni el recorrido de tuberías y mangueras en el espacio. Lo que sí muestra es la relación lógica entre los componentes y la secuencia o condiciones bajo las cuales el fluido se mueve de un punto a otro.
Piense en ello como un diagrama de cableado eléctrico. Un diagrama de cableado no le indica dónde pasa físicamente un cable a través de una pared, pero le dice exactamente qué terminal se conecta a qué componente y bajo qué condiciones de conmutación fluye la corriente. Un esquema hidráulico opera con la misma lógica, pero para fluido presurizado en lugar de electricidad.
La mayoría de los esquemas hidráulicos siguen ISO 1219-1 (Sistemas y componentes de energía fluida: símbolos gráficos) o, en Norteamérica, ANSI/NFPA T3.25. Los dos estándares comparten la mayoría de los símbolos pero difieren en algunas convenciones. Los equipos industriales vendidos a nivel mundial casi siempre utilizan la norma ISO 1219. Saber qué estándar sigue un esquema ahorra tiempo al buscar símbolos desconocidos.
Un cruce de dos líneas sin punto significa que las líneas no se conectan. Un cruce con un punto relleno significa que las líneas se conectan en ese cruce. Esta distinción es muy importante a la hora de trazar rutas de flujo a través de circuitos complejos.

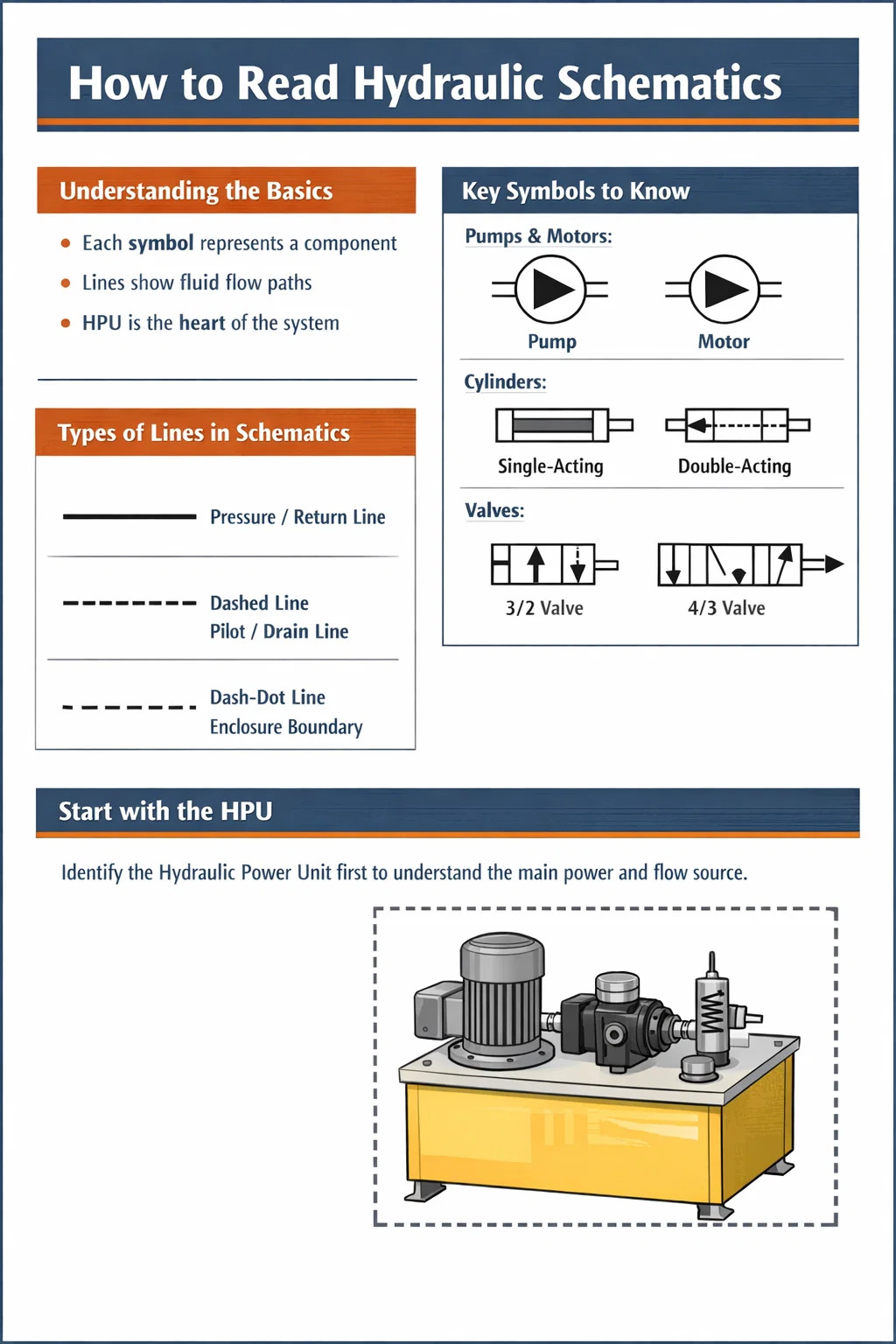

Los símbolos hidráulicos se construyen a partir de un pequeño conjunto de formas primitivas. Una vez que aprenda lo que significa cada forma primitiva, podrá decodificar símbolos de componentes que nunca antes haya visto leyendo la lógica de la forma. Las primitivas principales son círculos, cuadrados/rectángulos, triángulos, flechas y arcos.
Tanto las bombas como los motores están representados por un círculo. La diferencia es la dirección del triángulo relleno dentro del círculo. Un triángulo que apunta en dirección opuesta al centro del círculo (hacia afuera) representa una bomba: empuja el líquido hacia afuera. Un triángulo que apunta hacia el centro representa un motor: el fluido entra e impulsa la rotación. Una versión de desplazamiento variable de cualquiera de los dispositivos tendrá una flecha diagonal dibujada a través del símbolo del círculo.
en un Unidad de potencia hidráulica , normalmente verá uno o más símbolos de bomba conectados directamente a un símbolo de motor primario (un motor eléctrico representado por un círculo con la letra m o un símbolo de motor). La bomba es el corazón de la HPU: convierte la energía mecánica en flujo hidráulico, normalmente a presiones que oscilan entre 150 bares a 350 bares en sistemas industriales.
Un cilindro hidráulico se muestra como un rectángulo con una varilla que se extiende desde un extremo. El rectángulo representa el cañón, y el rectángulo dentro de él (el pistón) suele estar implícito en las posiciones de los puertos. Un cilindro de doble acción tiene dos líneas de puerto, una a cada lado del pistón. Un cilindro de simple efecto tiene una línea de puerto y a menudo muestra un símbolo de resorte en el lado de retorno para indicar la retracción del resorte.
Los actuadores rotativos (motores hidráulicos o actuadores oscilantes) son círculos con triángulos bidireccionales y líneas de eje. Cuando ve flechas curvas en el símbolo de un actuador giratorio, indica capacidad de rotación continua.
Las válvulas están representadas por cuadrados. El número de cuadrados del símbolo equivale al número de posiciones de conmutación que tiene la válvula. Una válvula de dos posiciones tiene dos cuadrados uno al lado del otro. Una válvula de tres posiciones tiene tres cuadrados. Las flechas y los símbolos de puerto bloqueado dentro de cada cuadrado muestran las rutas de flujo disponibles en esa posición. El cuadrado central de una válvula de tres posiciones muestra la condición neutral o central, lo cual es particularmente importante para comprender qué sucede cuando no se aplica ninguna señal.
Los símbolos del actuador adheridos al exterior de la envoltura de la válvula le indican cómo se desplaza la válvula. Los actuadores comunes incluyen:
Una válvula de control direccional descrita como "4/3 operada por solenoide, centrada en resorte" mostrará tres cuadrados con un solenoide en cada cuadrado exterior y un resorte en cada cuadrado exterior. El cuadrado central mostrará la condición de flujo neutro, por ejemplo, todos los puertos bloqueados (centro cerrado), presión al tanque y ambos puertos del actuador bloqueados (centro en tándem) o todos los puertos abiertos (centro abierto).
Las válvulas de alivio, válvulas reductoras, válvulas de secuencia y válvulas de contrapeso aparecen como rectángulos con una flecha diagonal y un resorte, pero sus conexiones internas difieren. un válvula de alivio se conecta desde la línea de presión al tanque y se abre cuando la presión excede su valor establecido; siempre se muestra en paralelo con el circuito, protegiendo el sistema de la sobrepresión. un válvula reductora de presión se coloca en serie en la línea y limita la presión aguas abajo a un valor establecido independientemente de las condiciones aguas arriba.
Una válvula de retención se muestra como una bola o una flecha contra un asiento: deja pasar el flujo en una sola dirección y bloquea el flujo inverso. Una válvula de retención operada por piloto (POCV) agrega una línea piloto discontinua al símbolo de la válvula de retención, lo que indica que una señal piloto puede anular la retención y permitir el flujo inverso. Las POCV son comunes en circuitos de retención de carga donde es necesario bloquear un cilindro en su posición pero también liberarlo en condiciones controladas.
Un restrictor fijo se muestra como una constricción estrecha en la línea. Una válvula de control de flujo variable agrega una flecha diagonal para indicar la capacidad de ajuste. Una válvula de control de flujo con presión compensada agrega un rectángulo con una flecha interna para mostrar que la caída de presión a través del restrictor se mantiene constante; esto garantiza caudales consistentes independientemente de las variaciones de presión de carga, lo cual es esencial para velocidades consistentes del cilindro.
el Unidad de potencia hidráulica casi siempre se muestra como un conjunto distinto encerrado en un borde de puntos o guiones en el esquema. Este límite le indica que todo lo que hay dentro es parte del paquete HPU: generalmente un depósito, una o más bombas con motores primarios, una válvula de alivio del sistema principal, un filtro de succión, un filtro de línea de retorno y varias conexiones de instrumentación.
Al leer un esquema que incluye una HPU, comience identificando los límites de la unidad. Todo lo que está fuera del límite son componentes de circuito instalados en campo. Las conexiones que pasan a través del límite de la HPU son las interfaces entre la unidad de potencia y el circuito de trabajo: generalmente un puerto de suministro de alta presión (etiquetado como P o HP), un puerto de retorno del tanque (etiquetado como T o R) y, a menudo, un puerto de drenaje (etiquetado como L o Dr) para fugas internas de motores y válvulas.
| Component | Característica del símbolo | Función |
|---|---|---|
| Depósito / Tanque | Rectángulo abierto en la parte inferior del circuito. | Almacena fluido hidráulico y permite la disipación de calor. |
| Bomba de desplazamiento fijo | Círculo con triángulo hacia afuera, sin flecha diagonal. | Ofrece un flujo constante por revolución |
| Bomba de caudal variable | Círculo con triángulo hacia afuera y flecha diagonal. | Salida de flujo ajustable para eficiencia energética |
| Válvula de alivio principal | Rectángulo con flecha diagonal y resorte, paralelo a la línea principal | Limita la presión máxima del sistema |
| colador de succión | Rectángulo de línea discontinua en la línea de succión | Protege la bomba de la contaminación por partículas grandes |
| Filtro de línea de retorno | Rectángulo sólido con símbolo interno discontinuo en la línea de retorno | Elimina la contaminación fina del fluido de retorno. |
| manómetro | Círculo con símbolo de puntero de aguja | Lectura de presión local para puesta en marcha y diagnóstico. |
| Intercambiador de calor/enfriador | Rectángulo con flechas que indican medio refrigerante. | Mantiene la temperatura del fluido dentro del rango operativo. |
Un bien diseñado Esquema de HPU También se mostrará el motor eléctrico con su potencia nominal y velocidad, el acoplamiento entre motor y bomba, y cualquier válvula de descarga o mando compensador de presión que gestione el comportamiento en espera de la bomba. En grandes HPU industriales (unidades con potencias de bomba de 200 litros por minuto o más — A menudo verá disposiciones de bombas dúplex con lógica alterna de funcionamiento/espera mostrada a través de una disposición de válvula selectora o de inversión.
Acercarse a un esquema que nunca antes has visto puede resultar abrumador si intentas leerlo todo de una vez. El siguiente proceso funciona de manera confiable para esquemas de cualquier nivel de complejidad.
Antes de examinar cualquier símbolo en detalle, escanee todo el esquema para comprender su organización general. La mayoría de los esquemas se dibujan con la fuente de energía (la unidad de energía hidráulica o el conjunto de bomba independiente) a la izquierda o en la parte superior, con los actuadores (cilindros y motores) a la derecha o en la parte inferior. La línea principal de suministro de presión suele estar en la parte superior y corre horizontalmente, y la línea de retorno del tanque corre debajo en paralelo. El flujo generalmente se mueve de izquierda a derecha o de arriba a abajo en condiciones normales de funcionamiento.
Tenga en cuenta el bloque de título: identificará la máquina, el número de dibujo, el nivel de revisión y, a menudo, el tipo de fluido y la presión nominal del sistema. Este es un contexto crítico. Un sistema diseñado para 250 barras con aceite mineral Tellus 46 se comporta de manera muy diferente a un sistema diseñado para 420 barras con fluido de éster de fosfato resistente al fuego.
Cuente y etiquete cada cilindro, motor hidráulico y actuador giratorio en el esquema. Estos son sus resultados: los componentes que hacen el trabajo real. Comprender qué trabajo debe realizarse le brinda el contexto para comprender por qué la válvula y los circuitos de control están dispuestos de esa manera. Cada actuador tendrá un número de etiqueta o una letra de referencia que se vincula con la lista de componentes o la lista de materiales en el paquete de dibujo.
Siga las líneas continuas desde la salida de la bomba hasta cada actuador y de regreso al tanque. Este rastro revela el camino físico que sigue el fluido presurizado en condiciones normales de funcionamiento. Marque dónde ocurren los puntos de bifurcación. En cada rama, suele haber una válvula de retención o un divisor de flujo para gestionar la prioridad entre varios circuitos que funcionan simultáneamente.
Para cada válvula de control direccional, identifique: cuántas posiciones tiene, cuál es la ruta del flujo en cada posición, cómo se acciona (solenoide, presión piloto, palanca manual) y cuál es su posición predeterminada/retorno por resorte. La posición predeterminada le indica lo que sucede durante un corte de energía o cuando no hay ninguna señal de comando presente; esta es información de seguridad crítica para cualquier máquina.
Una válvula en el cerrado a prueba de fallos (centro bloqueado) mantendrá la carga en su lugar si se corta la energía. Una válvula en el abierto a prueba de fallos (centro flotante) permitirá que caiga una carga suspendida. Esta distinción tiene importantes implicaciones de seguridad y debe entenderse al leer esquemas para aplicaciones de elevación o soporte.
Siga las líneas discontinuas a lo largo del esquema. Estas líneas de señal de control a menudo revelan la lógica del circuito: qué válvula controla qué otra válvula, dónde está incorporada la lógica de secuencia y dónde existen bucles de retroalimentación de presión. Muchos esquemas utilizan válvulas direccionales operadas por piloto donde la presión piloto proviene de un circuito de suministro piloto separado dibujado a presión reducida (generalmente 30–50 barras ) en comparación con la presión de trabajo principal.
Las líneas de drenaje también son fundamentales para rastrear. Los componentes con fugas internas (bombas variables, motores hidráulicos, algunas válvulas proporcionales) requieren una línea de drenaje de baja presión de regreso al tanque. Si la línea de drenaje se bloquea o desarrolla una contrapresión superior a aproximadamente 5-10 barras , los sellos del eje fallarán. El esquema muestra dónde están estas líneas de drenaje y confirma que regresan al tanque por separado de la línea de retorno principal.
Ubique cada válvula de alivio en el esquema. La válvula de alivio del sistema principal en la HPU establece la presión máxima permitida del sistema. Las válvulas de alivio secundarias en los circuitos de actuadores individuales protegen esos circuitos específicos de picos de presión inducidos por la carga. En un sistema bien diseñado, la presión de ajuste de la válvula de alivio principal debe ser aproximadamente 10-15% por encima la presión de trabajo más alta que necesita cualquier actuador del sistema.
Los circuitos hidráulicos se construyen a partir de un número relativamente pequeño de patrones recurrentes. Reconocer estos patrones en un esquema acelera drásticamente su lectura y le brinda una visión inmediata del comportamiento del circuito.
El control de velocidad de un cilindro o motor se logra restringiendo el flujo. en un circuito de entrada , la válvula de control de flujo se coloca en la línea de suministro al actuador; restringe la velocidad con la que el fluido ingresa al actuador. en un circuito de salida , la válvula de control de flujo se coloca en la línea de retorno y restringe la velocidad con la que el fluido sale del actuador. Se prefiere la salida con dosificador para aplicaciones de carga excesiva porque mantiene una contrapresión positiva que evita que la carga se escape más rápido de lo que la bomba suministra fluido.
A circuito de purga coloca la válvula de control de flujo en una línea secundaria que desvía parte del flujo de la bomba directamente al tanque, en lugar de colocarla en la línea de suministro o retorno del actuador. Esto es más eficiente energéticamente porque el exceso de flujo pasa por alto el actuador a una presión más baja, pero proporciona un control de velocidad menos preciso bajo cargas variables.
Un circuito regenerativo aparece en un esquema como una conexión entre el puerto del extremo del vástago de un cilindro y la línea de suministro del extremo de la tapa. Cuando se cambia la válvula de control direccional para extender el cilindro, el flujo de retorno del extremo del vástago se dirige de regreso al extremo de la tapa en lugar de al tanque. Esto aumenta la velocidad de extensión porque el flujo efectivo hacia el extremo de la tapa es igual al flujo de la bomba más el flujo de retorno desde el lado de la varilla. La compensación es una capacidad de fuerza reducida durante el golpe regenerativo. Los circuitos regenerativos se utilizan en fases de aproximación de prensas, aplicaciones de deslizamiento y cualquier situación en la que se necesite un desplazamiento rápido antes de un contacto con toda la fuerza.
Cuando un esquema muestra una válvula de contrapeso en el puerto del extremo del vástago de un cilindro montado verticalmente, el circuito está diseñado para evitar que la carga descienda por gravedad cuando la válvula direccional está en punto muerto o cuando se rompe una línea. La válvula de contrapeso requiere una señal piloto del lado de suministro para abrirse, lo que significa que la carga solo puede bajar cuando la bomba está suministrando presión activamente; la carga no puede caer libremente incluso si falla una manguera entre el colector de la válvula y el cilindro. La presión de ajuste de la válvula de contrapeso suele ser 1,3 veces la presión máxima inducida por la carga para evitar la vibración y al mismo tiempo permitir un descenso controlado.
Un símbolo de acumulador (un círculo dividido por una línea curva que representa la membrana o vejiga separadora) indica el almacenamiento de energía en el circuito. Los acumuladores sirven para varios propósitos: pueden suministrar un alto flujo instantáneo para actuaciones de corta duración sin requerir una bomba grande, pueden mantener la presión del sistema durante los períodos de inactividad de la bomba y amortiguan los picos de presión. Cuando vea un acumulador en un esquema, busque también una válvula de descarga de seguridad o un circuito de válvula de descarga que permita liberar la presión almacenada al tanque antes de cualquier trabajo de mantenimiento; esta es una característica de seguridad obligatoria en cualquier circuito hidráulico acumulado.
Las válvulas proporcionales y las servoválvulas aparecen en los esquemas como símbolos de válvulas de control direccional con detalles adicionales que indican un posicionamiento variable continuo en lugar de una conmutación discreta. Una válvula direccional proporcional a menudo se dibuja como un símbolo de válvula direccional estándar con un solenoide proporcional indicado por un símbolo que muestra un resorte variable o un símbolo anotado con "proporcional" o "PROP" en la etiqueta. Una servoválvula se dibuja de manera similar, pero a menudo con un símbolo de motor de torsión y una ruta de retroalimentación interna que indica el control de posición del carrete de circuito cerrado.
Los circuitos que utilizan estas válvulas suelen ser sistemas de control de velocidad o posición de circuito cerrado. El esquema mostrará sensores de retroalimentación (transductores de posición lineal (LVDT), codificadores giratorios o transductores de presión) con líneas de señal que regresan a un bloque de controlador. Estas líneas de señal generalmente se muestran como líneas delgadas o anotadas como señales eléctricas en lugar de líneas hidráulicas. Comprender qué señales son hidráulicas y cuáles eléctricas es importante al leer estos esquemas más complejos. El bloque del controlador se puede mostrar como un rectángulo simple con entradas y salidas etiquetadas, con el esquema eléctrico detallado en un conjunto de dibujos separado.
el Unidad de potencia hidráulica Los circuitos de alimentación de servoválvulas deben proporcionar un fluido excepcionalmente limpio, normalmente Clase de limpieza ISO 4406 16/14/11 o mejor — porque las servoválvulas tienen holguras internas de 2 a 5 micrones y son extremadamente sensibles a la contaminación por partículas. El esquema de HPU para servosistemas mostrará filtros de presión de alta eficiencia (clasificados entre 3 y 10 micrones absolutos) además del filtro de línea de retorno estándar.
Cada componente de un esquema hidráulico profesional está etiquetado con una referencia alfanumérica, como V1, V2, CV3, RV1, CIL-A o M1. Estas etiquetas corresponden a una lista de componentes (también llamada lista de materiales o lista de piezas) que aparece en el área del bloque de título del dibujo o en un documento separado. La lista de componentes le brinda el fabricante, el número de modelo y las especificaciones clave para cada componente etiquetado.
Para solucionar problemas, el número de etiqueta es la ruta más eficaz para encontrar la hoja de datos de un componente específico. Si el esquema muestra que la válvula V3 debe estar cambiando cuando el solenoide Y3 está energizado pero el cilindro no se mueve, busque V3 en la lista de componentes para encontrar el modelo exacto de la válvula y luego recupere la hoja de datos para verificar las especificaciones de la bobina eléctrica, las opciones de configuración del carrete y los requisitos mínimos de presión de operación.
el most practical use of hydraulic schematics in day-to-day work is fault diagnosis. A schematic gives you a logical map of the system that allows you to systematically isolate a fault rather than guessing or swapping parts at random. Experienced hydraulic technicians use a process called "half-splitting" — using the schematic to identify the midpoint of a suspect circuit and testing there first, then eliminating half the circuit as the fault source with each test.
Utilizando el esquema, trace la ruta de flujo que debería existir cuando se da el comando de extensión. Comenzando en la HPU, verifique que haya presión en el sistema. Siga la línea hasta la válvula de control direccional: ¿se está energizando el solenoide (verifique el esquema eléctrico para ver la señal de control)? Si se confirma que el solenoide está energizado, ¿está cambiando la válvula (debe aparecer presión en el puerto del extremo de la tapa del cilindro según el esquema)? Si aparece presión en el extremo de la tapa pero el cilindro no se mueve, es probable que el problema esté en el lado de retorno: una ruta de retorno bloqueada, una válvula de contrapeso atascada o un sello del cilindro defectuoso que está desviando el fluido desde el extremo de la tapa hasta el extremo del vástago internamente.
Cada uno de estos pasos de diagnóstico requiere que usted sepa exactamente lo que el esquema muestra que debería suceder en cada punto. Sin el esquema, estás probando a ciegas.
Cuando un sistema hidráulico desarrolla problemas relacionados con la contaminación, el esquema le ayuda a comprender qué componentes corren mayor riesgo. Las válvulas proporcionales y servoválvulas con holguras internas finas fallarán primero. Los indicadores de filtro, que se muestran en el esquema como indicadores de diferencia de presión entre los elementos filtrantes, se activarán antes de lo habitual. El esquema muestra los componentes críticos para la limpieza (normalmente aquellos con espacios internos inferiores a 10 micrones) para que sepa dónde centrar la inspección cuando se sospecha contaminación.
Durante la puesta en servicio inicial de un sistema, el esquema se utiliza para verificar que cada válvula esté en la configuración correcta, que cada ajuste de presión sea correcto y que cada ruta de flujo funcione según lo diseñado. Un enfoque sistemático implica verificar cada válvula de alivio creando la condición de carga descrita en el procedimiento de puesta en servicio y confirmando que el sistema alcance la presión de alivio especificada, generalmente usando un manómetro de prueba calibrado en el punto de prueba que se muestra en el esquema. La HPU generalmente se pone en servicio primero de forma aislada, confirmando la presión y el flujo de salida de la bomba, antes de que se activen los componentes del circuito montados en campo.
Un esquema simple de un solo cilindro puede tener menos de 20 componentes y caber en una sola hoja A3. Un sistema complejo de actuadores múltiples, como una prensa grande con 12 cilindros, múltiples etapas de velocidad y requisitos de retención de carga simultáneos, puede funcionar con 10 o más hojas de dibujo con cientos de componentes. El enfoque de lectura se escala en consecuencia.
Para esquemas de varias hojas, cada hoja normalmente cubre una zona funcional de la máquina, con referencias cruzadas que muestran dónde se conecta una línea de una hoja con una línea de otra hoja. Estas referencias cruzadas se muestran como banderas triangulares o circulares con un número de hoja y una referencia de línea, por ejemplo, "→ SH3/L12", lo que significa que la línea continúa en la hoja 3 en la línea 12. Siga siempre estas referencias cruzadas al trazar una ruta de flujo, en lugar de asumir que una línea que termina en una bandera es un callejón sin salida.
Los esquemas grandes para sistemas de actuadores múltiples a menudo incluyen un tabla de funciones o tabla de verdad mostrando qué solenoides están energizados en cada modo de operación de la máquina. Esta tabla es enormemente útil para comprender la lógica del sistema sin tener que rastrear mentalmente cada estado de la válvula para cada condición de funcionamiento. Si se incluye una tabla de este tipo, léala junto con el esquema: condensa la lógica del circuito en un formato fácilmente escaneable.
Leer esquemas hidráulicos con fluidez es una habilidad que se desarrolla mediante la exposición repetida a diagramas reales, no solo la memorización de tablas de símbolos. Los siguientes hábitos acelerarán significativamente su desarrollo.
La mayoría de los ingenieros hidráulicos profesionales alcanzan un nivel cómodo de alfabetización esquemática dentro 3 a 6 meses de exposición regular a documentación real del sistema. Los técnicos de mantenimiento que trabajan diariamente con el mismo tipo de máquina pueden convertirse en lectores muy rápidos de ese estilo esquemático específico dentro de 4 a 8 semanas . La clave es una interacción activa y constante con diagramas reales en lugar de una revisión pasiva de gráficos de símbolos.
