¿Cómo dimensionar una unidad de potencia hidráulica?

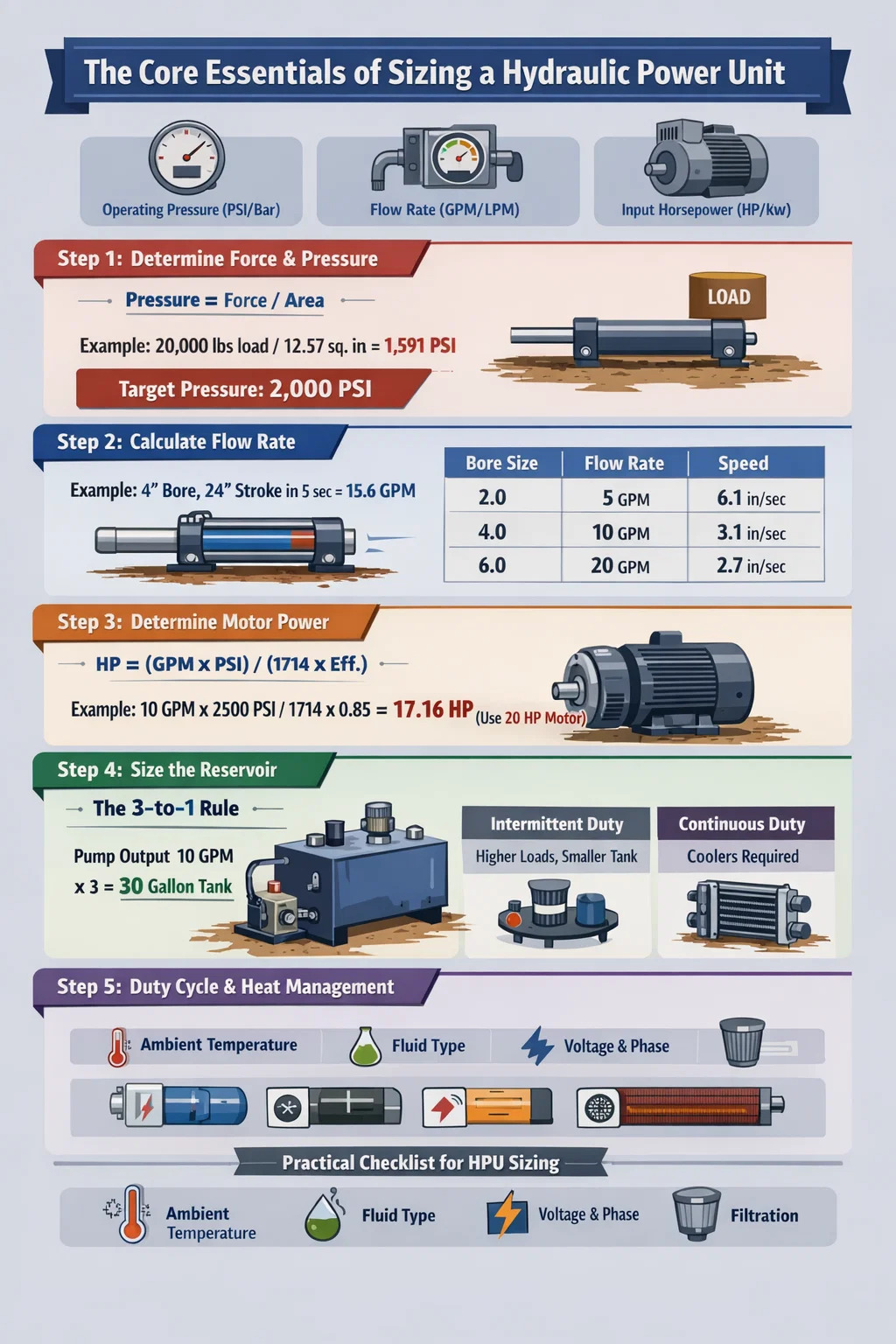

Los elementos esenciales para dimensionar una unidad de energía hidráulica

Para dimensionar adecuadamente un unidad de potencia hidráulica (HPU), primero debe definir los requisitos de salida mecánica de su aplicación. El proceso no consiste en elegir un motor genérico; es una secuencia precisa para determinar la fuerza requerida, la velocidad de operación y las demandas de flujo y presión resultantes. La respuesta fundamental radica en tres cálculos principales: Presión de funcionamiento (PSI/bar) , Caudal (GPM/LPM) , y Potencia de entrada (HP/kW) .

Un no coincidente unidad de potencia hidráulica conduce a un desperdicio extremo de energía y generación de calor (si es de gran tamaño) o a la imposibilidad de completar la tarea mecánica (si es de tamaño insuficiente). El objetivo es equilibrar el rendimiento de la bomba hidráulica, la capacidad del depósito y la potencia del motor o motor eléctrico.

Paso 1: Determinar los requisitos de fuerza y presión

La presión generada por el unidad de potencia hidráulica es un resultado directo de la resistencia de la carga. No eliges una presión arbitrariamente; lo calcula en función de la superficie de su actuador (cilindro o motor).

La fórmula de la fuerza del cilindro

Para calcular la presión requerida, use la fórmula: Presión = Fuerza / Área . Por ejemplo, si necesita un cilindro hidráulico para empujar un carga de 20,000 libras y estás usando un cilindro con un orificio de 4 pulgadas (área = 12,57 pulgadas cuadradas), la presión requerida es aproximadamente 1,591 psi . Normalmente deberías agregar un 10-20% margen de seguridad para tener en cuenta la fricción y las pérdidas de línea, lo que significa que su unidad de potencia hidráulica debe ser capaz de al menos 2000 psi .

• Identifique la carga máxima que encontrará el sistema.
• Determine el tamaño del orificio de los cilindros hidráulicos.
• Tenga en cuenta la fuerza de "separación", que suele ser mayor que la fuerza de movimiento.

Paso 2: Calcular el caudal para la velocidad deseada

El caudal, medido en galones por minuto (GPM) o litros por minuto (LPM), dicta la velocidad a la que se mueve su máquina. el unidad de potencia hidráulica Debe mover un volumen específico de aceite al interior del cilindro para extenderlo durante un tiempo determinado.

Ejemplo: Si eso mismo orificio de 4 pulgadas cylinder tiene un carrera de 24 pulgadas y debe extenderse en 5 segundos , primero debes calcular el volumen. El volumen es aproximadamente 1,3 galones . Para mover 1.3 galones en 5 segundos, el unidad de potencia hidráulica necesita una bomba capaz de aproximadamente 15,6 galones por minuto .

Paso 3: Calcular la potencia del motor eléctrico

Una vez que haya determinado la presión y el flujo, puede calcular la potencia de entrada requerida para el unidad de potencia hidráulica . La regla general estándar es la regla "1 HP por 1 GPM a 1500 PSI", pero es necesario un cálculo más exacto para lograr eficiencia.

Usa la fórmula: HP = (GPM × PSI) / (1714 × Eficiencia) . La mayoría de las bombas hidráulicas tienen un índice de eficiencia entre 0,85 y 0,90 . Si su sistema requiere 10 GPM a 2500 PSI , el cálculo sería (10 × 2500) / (1714 × 0,85), lo que daría como resultado un requisito de aproximadamente 17,16 CV . En este caso, seleccionaría un estándar motor de 20 hp para tu unidad de potencia hidráulica .

Paso 4: Dimensionamiento del depósito hidráulico (tanque de aceite)

El embalse es un componente crítico del unidad de potencia hidráulica que muchas veces se pasa por alto. Debe ser lo suficientemente grande como para permitir la expansión térmica, el enfriamiento y la sedimentación de contaminantes.

La regla del 3 a 1

En aplicaciones industriales estándar, el depósito debe contener tres veces la salida de GPM de la bomba . si tu unidad de potencia hidráulica utiliza un Bomba de 10 GPM , lo ideal es que el tanque contenga 30 galones de fluido. Esto asegura que el aceite pase suficiente tiempo "en reposo" para disipar el calor antes de ser absorbido nuevamente por la bomba.

Sin embargo, si el espacio es limitado o el ciclo de trabajo es intermitente, puede utilizar un Proporción 1 a 1 o 2 a 1 , siempre que agregue un enfriador de aceite para controlar la temperatura. El calor excesivo es la principal causa de muerte de los sellos hidráulicos y de la longevidad del fluido.

Paso 5: ciclo de trabajo y gestión del calor

El ciclo de trabajo de su unidad de potencia hidráulica impacta dramáticamente su diseño. Una unidad que funciona durante 10 segundos cada hora tiene un tamaño diferente a una que funciona continuamente en una fábrica.

• Servicio intermitente: Se pueden tolerar depósitos más pequeños y cargas de motor más altas porque el sistema tiene tiempo para enfriarse entre ciclos.
• Servicio continuo: Requiere un dimensionamiento preciso de los intercambiadores de calor. Debes calcular el carga de calor (aproximadamente 20-30% de los HP de entrada) y asegúrese de que unidad de potencia hidráulica puede disipar esa energía sin exceder 140°F (60°C) .

Lista de verificación práctica para dimensionar HPU

Antes de finalizar la compra o construcción de un unidad de potencia hidráulica , verifique los siguientes factores ambientales y mecánicos:

1. Temperatura ambiente: El frío extremo requiere calentadores; El calor extremo requiere refrigeradores más grandes.
2. Tipo de fluido: La viscosidad afecta la eficiencia de la bomba y el par de arranque del motor.
3. Tensión y Fase: Asegúrese de que el motor eléctrico del unidad de potencia hidráulica coincide con el suministro de energía de su instalación (por ejemplo, 230 V monofásico frente a 460 V trifásico).
4. Filtración: Tamaño de los filtros según el componente más sensible (normalmente las válvulas).

Si sigue estrictamente estos pasos de cálculo, se asegurará de que su unidad de potencia hidráulica brinda un servicio confiable y eficiente durante toda su vida útil sin costos de energía innecesarios ni fallas mecánicas.
