Una unidad de energía hidráulica se construye a partir de seis grupos funcionales que trabajan juntos: un embalse que almacena y acondiciona el fluido, un bomba que convierte la energía mecánica en flujo, un motor electrico que impulsa la bomba, un conjunto de válvula que dirige y regula la presión, un circuito de filtración que protege las superficies internas de la contaminación y el hardware de soporte, como refrigeradores, acumuladores, colectores, sellos e instrumentación. Cada uno de estos componentes de la unidad de potencia hidráulica tiene un efecto directo sobre la estabilidad de la presión del sistema, la vida útil del fluido y el tiempo de funcionamiento de la unidad antes de necesitar servicio.
El tamaño y el grado de cada pieza dependen del ciclo de trabajo, la temperatura ambiente y la presión que exigen los actuadores posteriores. Una unidad construida para una prensa de estampado que se dispara cada pocos segundos necesita una respuesta de válvula y una capacidad de enfriamiento diferentes a las de una unidad que sostiene una abrazadera estática durante horas. Hacer coincidir los componentes con el ciclo de trabajo real, en lugar de optar por una configuración estándar de catálogo, suele ser la diferencia entre una unidad de potencia que dura una década y una que necesita una reconstrucción en dos años.
También ayuda pensar en una unidad de energía hidráulica como un circuito cerrado en lugar de una colección de piezas separadas. La calidad del fluido establecida por el depósito y el circuito de filtración afecta el desgaste de la bomba, el desgaste de la bomba afecta las fugas internas y la generación de calor, el calor afecta la viscosidad y la viscosidad afecta la precisión con la que las válvulas pueden controlar el flujo. Un eslabón débil en cualquier grupo de componentes eventualmente aparece como un síntoma en algún otro lugar del circuito, razón por la cual la resolución de problemas de una unidad de potencia casi siempre debe comenzar con la condición del fluido antes de analizar cualquier pieza individual.
Las secciones siguientes analizan cada grupo de componentes principal, los cambios entre configuraciones, los estándares y puntos de datos a los que los ingenieros suelen referirse al especificar piezas y los patrones de falla que aparecen con mayor frecuencia en el campo.
El depósito hace más que retener petróleo. Asienta el aire atrapado, disipa el calor a través de su superficie y permite que los contaminantes caigan antes de que el fluido regrese a la entrada de la bomba. Un depósito de tamaño insuficiente para el caudal de su bomba recirculará fluido aireado y caliente, lo que acelera la oxidación y acorta la vida útil del sello en todos los demás componentes del circuito.
Una regla inicial ampliamente utilizada dimensiona el yacimiento en De tres a cinco veces el flujo nominal de la bomba en galones por minuto. , expresado en galones. Por lo tanto, una unidad construida alrededor de una bomba de 20 GPM normalmente usaría un tanque de 60 a 100 galones, con el extremo inferior reservado para unidades que ya incluyen enfriamiento auxiliar.
| Tipo de servicio | Relación recomendada entre tanque y flujo | Configuración típica del deflector |
|---|---|---|
| Funcionamiento continuo, alta carga de calor | 4:1 a 5:1 | Placa deflectora de altura completa con difusor de retorno |
| Servicio intermitente, trabajo de prensa estándar | 3:1 a 4:1 | Deflector parcial que separa la succión y el retorno. |
| Unidades móviles o con limitaciones de espacio | 2:1 a 3:1 | Sólo difusor interno, sin deflector completo |
Los depósitos también llevan los puertos de llenado y drenaje, un respiradero con un desecante o elemento de partículas, un tapón de drenaje magnético para atrapar los residuos ferrosos de desgaste y una mirilla o indicador de nivel tipo flotador. Saltarse el enchufe magnético es un atajo común en la construcción de unidades de energía hidráulica de menor costo, y es una de las adiciones más baratas en relación con la protección contra el desgaste que proporciona.
La placa deflectora interna a menudo se pasa por alto, pero su ubicación determina cuánto tiempo de permanencia tiene el fluido antes de regresar a la bomba. Un deflector colocado demasiado cerca del puerto de succión acorta la distancia efectiva de asentamiento y permite que el fluido aireado recircule más rápido de lo que puede desgasificarse. Las líneas de retorno generalmente se cortan en un ángulo de 45 grados y se colocan debajo de la superficie del fluido para reducir las salpicaduras y la formación de espuma, y un accesorio difusor en la línea de retorno distribuye el flujo en un área más amplia en lugar de dirigir una corriente de alta velocidad directamente a la pared del tanque.
El acero al carbono sigue siendo el material de depósito estándar por razones de costo, generalmente terminado con un revestimiento interior resistente al tipo de fluido específico en uso, ya que el aceite mineral, el agua-glicol y los fluidos biodegradables interactúan de manera diferente con el acero sin tratar. Los depósitos de acero inoxidable aparecen en unidades en entornos aptos para uso alimentario, de lavado o corrosivos donde una falla del recubrimiento introduciría un riesgo de contaminación. Los tanques de aluminio aparecen en construcciones móviles y sensibles al peso, intercambiando cierta resistencia a las abolladuras por una reducción de peso significativa.
El fluido en sí es un componente de trabajo, no sólo un medio, y elegir el grado incorrecto socava todas las demás partes del circuito, independientemente de qué tan bien estén especificadas esas partes.
La viscosidad generalmente se especifica según el grado ISO, con ISO 32 e ISO 46 que cubren la mayoría de las aplicaciones industriales de clima moderado y ISO 68 reservado para unidades que funcionan en temperaturas ambiente constantemente altas. Hacer funcionar un fluido demasiado diluido para la temperatura de funcionamiento aumenta las fugas internas a través de la bomba y las válvulas, lo que reduce la eficiencia volumétrica, mientras que el fluido demasiado espeso aumenta la restricción de entrada de la bomba y puede hacer que la bomba no funcione correctamente durante el arranque en condiciones frías. Un índice de viscosidad superior a 100 indica que el fluido resiste la dilución a medida que aumenta la temperatura, lo que es más importante en unidades que experimentan una amplia variación de temperatura estacional que en instalaciones interiores con clima controlado.
La bomba ajusta el caudal y, en combinación con el ajuste de la válvula de alivio, la presión máxima de trabajo de toda la unidad. Tres arquitecturas de bombas cubren la gran mayoría de las construcciones de unidades de energía hidráulica industriales.
Una bomba de desplazamiento fijo entrega un caudal constante a una velocidad de eje determinada, independientemente de la carga, y el exceso de flujo se desvía a través de la válvula de alivio en forma de calor. Una bomba de desplazamiento variable y presión compensada reduce su propia producción una vez que el sistema alcanza la presión establecida, lo que reduce sustancialmente la generación de calor y el consumo eléctrico en unidades con largos períodos de permanencia. El mayor costo inicial de una bomba variable frecuentemente se recupera en unos pocos años a través de menores costos de enfriamiento y energía en unidades que pasan la mayor parte de su ciclo manteniendo la presión en lugar de mover el flujo.
La mayoría de las bombas industriales se montan directamente al motor a través de una campana y un acoplamiento flexible en lugar de una transmisión por correa, lo que mantiene constante la alineación del eje y evita los gastos de mantenimiento derivados de la tensión de la correa. La selección del material del acoplamiento es más importante de lo que parece: un acoplamiento demasiado rígido transmite la vibración del motor directamente al eje de la bomba y acelera el desgaste del rodamiento, mientras que un acoplamiento demasiado blando puede terminar bajo inversiones repentinas de carga. La tolerancia de alineación entre el motor y el eje de la bomba generalmente se mantiene dentro de unas pocas milésimas de pulgada, ya que la desalineación más allá de ese rango se manifiesta como una fuga prematura en el sello del eje mucho antes de que afecte el rendimiento.
Una bomba de pistón nueva normalmente funciona con una eficiencia volumétrica del 92 al 97 por ciento, lo que significa que sólo un pequeño porcentaje de la producción teórica se pierde debido al deslizamiento interno. A medida que la bomba se desgasta, ese deslizamiento aumenta y la presión se mantiene menos constante bajo carga, aunque la bomba aún pueda arrancar y funcionar normalmente. El seguimiento del flujo de salida o la caída de presión bajo una carga fija a lo largo del tiempo proporciona una advertencia mucho más temprana sobre el desgaste de la bomba que esperar a que se produzca una falla total.
El motor debe coincidir con los requisitos de potencia de la bomba a la presión de funcionamiento prevista, no solo con su caudal nominal. Los caballos de fuerza para un circuito hidráulico se calculan a partir del flujo y la presión juntos, por lo que una bomba que parece modesta solo en términos de flujo aún puede requerir un motor grande si se espera que mantenga alta presión continuamente.
| Marco del motor | Rango de caballos de fuerza común | Aplicación típica |
|---|---|---|
| NEMA 56C/143TC-145TC | 1 a 5 CV | Pequeñas unidades móviles, ascensores de un solo actuador. |
| 184TC-215TC | 7,5 a 20 CV | Prensas y pinzas industriales estándar |
| 254TC y más grandes | 25 caballos y más | Maquinaria industrial de servicio continuo, moldeo por inyección. |
Los motores TEFC (totalmente cerrados y enfriados por ventilador) dominan las instalaciones de unidades de energía hidráulica industriales porque el extremo de la bomba está expuesto a la neblina de aceite y a las partículas en el aire. El ciclo de trabajo también importa aquí: un motor clasificado para servicio continuo (S1) funcionará a menor temperatura durante un turno de ocho horas que un motor clasificado sólo para servicio intermitente, incluso si ambos comparten la misma potencia nominal.
El arranque directo en línea es común para motores más pequeños, pero produce una corriente de entrada varias veces mayor que la corriente nominal de funcionamiento, lo que puede ser un problema en instalaciones con servicio eléctrico limitado o en unidades que arrancan y paran con frecuencia durante un turno. Los arrancadores suaves y los variadores de frecuencia reducen esa irrupción, y un variador de frecuencia además permite reducir la velocidad del motor durante los períodos del ciclo de baja demanda, lo que reduce tanto el uso de energía como el ruido. En unidades donde la bomba tiene un desplazamiento fijo, combinarla con un VFD es uno de los cambios de modernización más efectivos para reducir el consumo de energía en espera sin reemplazar la bomba en sí.
Las clasificaciones de la placa de identificación del motor asumen una temperatura ambiente estándar, comúnmente 40°C. Las unidades instaladas en gabinetes cerrados, salas de máquinas calientes o luz solar directa a menudo funcionan en una temperatura ambiente más alta que esa línea base, y la potencia utilizable del motor debe reducirse en consecuencia o el motor funcionará a más temperatura de lo que su clase de aislamiento está clasificada, acortando la vida útil del devanado mucho antes de que ocurra cualquier falla mecánica.
Las válvulas son el lugar donde realmente se moldea el comportamiento de una unidad de potencia hidráulica. En casi todos los modelos aparecen tres familias de válvulas, junto con varios tipos de válvulas especiales utilizadas en circuitos más exigentes.
Las válvulas direccionales operadas por solenoide dirigen el flujo para extender, retraer o sostener un actuador. La configuración del carrete determina si el circuito es de centro abierto, de centro cerrado o de centro en tándem en reposo, lo que a su vez afecta el comportamiento de la bomba cuando no se cambia la válvula. El tiempo de respuesta en una válvula solenoide de armadura húmeda estándar suele estar en el rango de 20 a 50 milisegundos, mientras que las válvulas direccionales proporcionales intercambian parte de esa velocidad por una transición controlada y en rampa que reduce la carga de impacto en el actuador y la estructura conectada.
La válvula de alivio establece el techo de presión absoluta del circuito y protege todos los componentes aguas abajo de un evento de sobrecarga. Por lo general, se establece entre un 10 y un 20 por ciento por encima de la presión de trabajo más alta que necesita el sistema, lo que brinda un margen sin desperdiciar energía en el recorrido de alivio durante el funcionamiento normal. Las válvulas de alivio operadas por piloto mantienen una tolerancia de presión más estricta bajo flujo variable que las válvulas de alivio de acción directa y son la opción estándar en cualquier circuito por encima de aproximadamente 10 GPM.
Las válvulas de aguja, los controles de flujo con presión compensada y los divisores de flujo administran la velocidad del actuador independientemente de la variación de la carga. Las versiones con presión compensada mantienen un caudal establecido incluso cuando cambia la presión de carga, lo que es importante en cualquier aplicación donde se requiere consistencia en el tiempo de ciclo, como la sujeción sincronizada.
En los actuadores verticales, una válvula de contrapeso evita que una carga excedente caiga libremente si una manguera se rompe o una válvula direccional pierde señal, manteniendo la contrapresión en el lado de salida del actuador hasta que el lado de entrada esté presurizado activamente. Las válvulas de retención de carga de este tipo se tratan como componentes críticos para la seguridad en cualquier aplicación donde un descenso incontrolado crearía un peligro, como plataformas elevadoras o arietes de prensa.
Los colectores de válvulas combinan cada vez más varias de estas funciones en un solo bloque fundido o perforado, lo que reduce la cantidad de accesorios externos y puntos de fuga en comparación con una pila de válvulas con tuberías separadas.
La contaminación es responsable de la mayoría de las fallas no planificadas de los componentes hidráulicos y la filtración es la principal defensa. Una unidad de energía hidráulica bien especificada utiliza filtración en más de un punto del circuito en lugar de depender de una única ubicación del filtro.
| Ubicación del filtro | Calificación típica en micrones | Propósito principal |
|---|---|---|
| colador de succión | 100 a 150 micras | Protege la entrada de la bomba de desechos grandes |
| Filtro de línea de presión | 10 a 25 micras | Protege válvulas y cilindros aguas abajo de la bomba. |
| Filtro de línea de retorno | 10 a 25 micras | Atrapa los desechos desgastados antes de que vuelvan a ingresar al depósito. |
La limpieza de los fluidos se rastrea comúnmente mediante el conteo de partículas ISO 4406, que informa tres números que representan recuentos de partículas de 4, 6 y 14 micrones. Un código como 18/16/13 es un objetivo realista para un circuito industrial de presión media, mientras que las válvulas proporcionales y servoválvulas generalmente requieren un código más estricto en el rango de 16/14/11. Un indicador de obstrucción, ya sea visual o eléctrico, permite al personal de mantenimiento cambiar los elementos según la condición real en lugar de un intervalo calendario fijo, lo que reduce tanto los cambios prematuros de elementos como el riesgo de exceder la capacidad del filtro.
El rendimiento del elemento filtrante a menudo se expresa como una relación beta, que compara la cantidad de partículas por encima de un tamaño determinado aguas arriba y aguas abajo del elemento. Una relación beta de 200 a 10 micrones significa que el filtro elimina 199 de cada 200 partículas de ese tamaño o más, y se considera una calificación de alta eficiencia para un filtro de línea de presión. La relación beta es más importante que la clasificación en micrones del título por sí sola, ya que dos filtros anunciados con el mismo tamaño en micrones pueden tener una eficiencia de captura real muy diferente dependiendo de la construcción del medio.
Algunas unidades de energía hidráulica agregan un circuito de filtración fuera de línea dedicado, que funciona continuamente con una pequeña bomba auxiliar independiente del ciclo de trabajo del circuito principal. Esta disposición de bucle renal mantiene el depósito limpio incluso durante los períodos en que la bomba principal está inactiva y es común en depósitos de gran volumen donde la filtración en línea por sí sola no puede rotar todo el volumen de líquido con la frecuencia suficiente para mantener un objetivo de limpieza estricto.
Un acumulador almacena energía hidráulica bajo presión, utilizando un pistón, vejiga o diafragma para separar el fluido de un volumen de gas precargado, casi siempre nitrógeno. En una unidad de energía hidráulica, los acumuladores sirven para varios propósitos distintos.
Los acumuladores de vejiga son la opción más común en el servicio industrial general porque ofrecen un buen equilibrio entre velocidad de respuesta y costo. La presión de precarga normalmente se establece en aproximadamente el 90 por ciento de la presión operativa mínima del sistema y debe verificarse periódicamente, ya que la carga de nitrógeno cae lentamente con el tiempo a través del material de la vejiga.
Los acumuladores de pistón utilizan un pistón que flota libremente en lugar de una vejiga flexible para separar el gas y el fluido, lo que les permite manejar volúmenes más grandes y velocidades de ciclo más altas sin los problemas de fatiga que limitan la vida útil de la vejiga bajo ciclos rápidos y constantes. Son más comunes en prensas industriales de servicio continuo y equipos de prueba donde el acumulador realiza miles de ciclos de carga y descarga por turno.
Cada ineficiencia en un circuito hidráulico se manifiesta en forma de calor, y el exceso de calor es una de las formas más rápidas de degradar tanto el fluido como los sellos en toda la unidad. Los intercambiadores de calor enfriados por aire utilizan un núcleo de radiador accionado por ventilador y se adaptan a instalaciones donde hay aire ambiente disponible pero no hay agua, mientras que los intercambiadores de carcasa y tubos enfriados por agua ofrecen un enfriamiento más consistente en ambientes cálidos o polvorientos, pero requieren un suministro de agua fría o de un solo paso.
La capacidad de enfriamiento generalmente se corresponde con la carga de calor generada por la derivación de la válvula de alivio, la caída de presión entre las válvulas y la ineficiencia de la bomba, no simplemente con la potencia del motor. Las unidades que ejecutan una bomba de desplazamiento fijo contra una válvula de centro cerrado durante largos períodos de permanencia generan significativamente más calor que una bomba de desplazamiento variable que hace el mismo trabajo, y la especificación del enfriador debería reflejar esa diferencia en lugar de una regla general genérica basada en caballos de fuerza.
Un ventilador controlado termostáticamente o una válvula de derivación en el circuito enfriado por agua evita que la temperatura del fluido oscile demasiado en cualquier dirección, ya que el fluido que funciona demasiado frío aumenta la viscosidad y la restricción de entrada de la bomba, al igual que el funcionamiento demasiado caliente reduce la viscosidad y la resistencia de la película.
Las unidades enfriadas por aire evitan los problemas de plomería, tratamiento de agua y permisos de descarga que conlleva un sistema enfriado por agua, lo que las convierte en la opción más sencilla para la mayoría de las instalaciones industriales independientes. Las unidades enfriadas por agua, a cambio, mantienen una temperatura del fluido más estable independientemente de las condiciones del aire ambiente y ocupan menos espacio físico alrededor de la unidad, lo cual es importante en instalaciones donde el espacio del piso o el espacio libre para el flujo de aire son limitados. Algunas instalaciones más grandes utilizan un enfriador de agua a aire de circuito cerrado específicamente para lograr la estabilidad del enfriamiento por agua sin los problemas de consumo de agua y descarga de un sistema abierto de un solo paso.
Los bloques múltiples consolidan el montaje de la válvula y los puertos internos en un solo cuerpo mecanizado o fundido, lo que reduce la cantidad de tramos de mangueras externas y los puntos de fuga que los acompañan. Las válvulas tipo cartucho roscadas directamente en las cavidades del colector han reemplazado en gran medida a los conjuntos de válvulas apiladas más antiguas en las nuevas unidades de energía hidráulica porque reducen tanto el espacio como el trabajo de ensamblaje.
La manguera se clasifica según la presión de trabajo, la presión de rotura y el radio de curvatura, y una manguera de tamaño insuficiente es una de las causas más comunes de caída de presión que se diagnostica erróneamente como un problema de bomba o válvula. Ahora se prefieren los accesorios con junta tórica frontal y saliente con junta tórica a los accesorios abocardados más antiguos en circuitos de alta presión porque sellan de manera confiable sin depender únicamente del torque de metal a metal, lo que reduce las fugas en los puntos de conexión durante la vida útil de la unidad.
Las tuberías fijas de acero o inoxidable se utilizan generalmente para recorridos permanentes entre el depósito, la bomba y el colector en unidades estacionarias, ya que las tuberías rígidas resisten la abrasión y duran más que la manguera durante la vida útil de la instalación. La manguera flexible está reservada para conexiones a componentes móviles, como un cilindro que se desplaza, o para secciones que requieren aislamiento de vibraciones de la bomba y el motor. Mezclar los dos adecuadamente, en lugar de utilizar mangueras para todo un circuito fijo por conveniencia durante el montaje, extiende significativamente el intervalo de servicio entre reparaciones de fugas.
El tamaño de las líneas generalmente se establece para mantener la velocidad del fluido dentro de los rangos aceptados: aproximadamente de 2 a 4 pies por segundo en las líneas de succión, de 10 a 15 pies por segundo en las líneas de presión y de 10 a 15 pies por segundo en las líneas de retorno. Las líneas de tamaño insuficiente aumentan la velocidad más allá de estos rangos, lo que aumenta la caída de presión, genera calor adicional y, en las líneas de succión, aumenta específicamente el riesgo de cavitación en la entrada de la bomba.
Los sellos rara vez reciben la misma atención que las bombas o válvulas cuando se especifica una unidad de potencia hidráulica, pero la falla del sello es una de las razones más frecuentes por las que una unidad termina en una reparación no planificada.
El sello del eje giratorio en el eje impulsor de la bomba está expuesto a una rotación constante y a cualquier desalineación en el acoplamiento del motor, lo que lo convierte en una de las ubicaciones del sello con mayor desgaste en toda la unidad. El material del sello del eje debe adaptarse al tipo de fluido que se utiliza, ya que un compuesto de sello adecuado para aceite mineral puede degradarse rápidamente en contacto con ciertos fluidos biodegradables o resistentes al fuego.
Las superficies de montaje de colectores y válvulas dependen de juntas tóricas o juntas estáticas en lugar de sellos dinámicos, y éstas generalmente tienen una vida útil más larga ya que no están sujetas a movimiento continuo. Su falla está más a menudo relacionada con un torque de perno incorrecto durante el ensamblaje o la reutilización de un sello que debería haberse reemplazado durante un cambio de válvula, que con problemas de compatibilidad de fluidos.
| Tipo de fluido | Material de sello comúnmente compatible | Nota |
|---|---|---|
| aceite mineral | Nitrilo (Buna-N) | Valor predeterminado estándar para la mayoría de los circuitos industriales |
| Agua-glicol resistente al fuego | EPDM | El nitrilo se degrada en el líquido de agua y glicol con el tiempo |
| Éster de fosfato | Fluorocarbono (Vitón) | Tanto el EPDM como el nitrilo no son adecuados |
La instrumentación convierte una unidad de energía hidráulica de una caja sellada en algo que se puede diagnosticar sin necesidad de desmontarla. Un paquete de instrumentación mínimo en la mayoría de las unidades industriales incluye un manómetro con una válvula de aislamiento para proteger el manómetro de pulsaciones, un indicador de nivel de fluido y temperatura en el depósito y un indicador de obstrucción en las carcasas del filtro.
| Instrument | Qué monitorea | Por qué es importante |
|---|---|---|
| Transductor de presión | Presión del sistema, lectura eléctrica | Permite monitoreo de PLC y enclavamientos basados en presión. |
| interruptor de temperatura | Temperatura del fluido del depósito | Activa el enfriamiento o el apagado antes de que se rompa la viscosidad. |
| interruptor de nivel | Nivel de líquido del depósito | Previene la cavitación de la bomba debido a un nivel bajo de líquido. |
| Indicador de obstrucción del filtro | Diferencial de presión a través del elemento filtrante | Reemplazo de elementos de banderas según la condición real |
Agregar salidas eléctricas a estos instrumentos, en lugar de depender solo de indicadores visuales, permite que un PLC o panel de control apague la unidad automáticamente antes de que una condición de bajo nivel o sobretemperatura cause daños, lo cual es mucho más barato que la reparación que sigue a una advertencia ignorada.
En instalaciones más grandes, la instrumentación alimenta cada vez más un historial de datos o una plataforma de monitoreo remoto en lugar de un panel local únicamente, lo que permite al personal de mantenimiento rastrear las tendencias de presión y temperatura durante semanas o meses en lugar de reaccionar solo ante una alarma. La deriva gradual en estas tendencias (una temperatura de referencia que aumenta lentamente o una válvula de alivio que se desvía con más frecuencia de lo que solía hacerlo) es con frecuencia la primera advertencia disponible sobre el desarrollo de desgaste de la bomba o del enfriador, mucho antes de que la unidad active una alarma o falle por completo.
Las unidades de energía hidráulica independientes con control simple de encendido/apagado o de válvula manual todavía representan una gran parte de las instalaciones, pero la integración con un PLC o un controlador hidráulico dedicado se ha convertido en estándar en cualquier aplicación donde la sincronización del ciclo, la secuencia o los enclavamientos de seguridad son importantes.
Un esquema de control discreto enciende o apaga completamente las válvulas de solenoide, lo cual es suficiente para secuencias simples de extensión, retracción y retención. En cambio, el control proporcional y servo modula la posición de la válvula continuamente, lo que permite una aceleración, desaceleración y posicionamiento controlados a mitad de carrera. El control proporcional agrega costos y requiere una limpieza más estricta del fluido, pero es lo que permite que una unidad de potencia hidráulica iguale el movimiento suave y con precisión de posición que a veces se supone que los actuadores neumáticos o electromecánicos manejan mejor.
Los interruptores de presión, los enclavamientos de protección y los circuitos de parada de emergencia generalmente se conectan directamente al arrancador del motor y al circuito de control de la válvula direccional para que un evento de seguridad elimine tanto el accionamiento eléctrico como la presión hidráulica al mismo tiempo, en lugar de depender de una respuesta exclusiva del software que podría retrasarse por una falla del sistema de control.
El costo de la energía durante la vida útil de una unidad de energía hidráulica frecuentemente excede el precio de compra original del equipo, lo que hace que la eficiencia sea un factor de selección de componentes por derecho propio y no una preocupación secundaria.
Estas opciones interactúan entre sí: una bomba de desplazamiento variable combinada con un motor accionado por VFD y un colector de detección de carga puede reducir sustancialmente el consumo eléctrico en comparación con una línea base de desplazamiento fijo y velocidad fija en la misma aplicación, aunque los ahorros reales dependen en gran medida de cuánto del ciclo de trabajo se gasta en demanda parcial versus operación de flujo completo.
Los grupos de componentes cubiertos anteriormente se aplican tanto a unidades de energía hidráulica móviles como estacionarias, pero el hardware específico elegido dentro de cada grupo a menudo difiere significativamente entre los dos.
| Component | Unidad industrial estacionaria | Unidad Móvil |
|---|---|---|
| Fuente de energía | Motor eléctrico fijo | PTO, bomba montada en el motor o motor eléctrico de batería |
| Material del depósito | Acero al carbono o inoxidable | Aluminio para reducir peso |
| Enfriamiento | Intercambiador de calor de aire o agua. | Refrigeración por aire ram-air o asistida por ventilador |
| recinto | Marco abierto o gabinete insonorizado | Compartimento sellado y aislado de vibraciones |
La vibración es el factor de diseño adicional más importante en las unidades móviles. Los componentes que permanecerían intactos durante años en un piso industrial estacionario necesitan arandelas de seguridad, compuesto de bloqueo de roscas y abrazaderas de manguera con clasificación de vibración en un chasis móvil, ya que la vibración sostenida en la carretera o fuera de la carretera aflojará los sujetadores y accesorios estándar mucho más rápido que lo que lo haría una instalación estacionaria.
La mayoría de las fallas de las unidades de energía hidráulica se remontan a una de tres causas fundamentales: contaminación, aireación o calor. Reconocer los primeros síntomas de cada uno permite al personal de mantenimiento intervenir antes de que un componente falle.
| Síntoma | Componente probable afectado | Causa raíz común |
|---|---|---|
| Ruido de chirrido o cavitación en la bomba. | Bomba, filtro de aspiración | Nivel de líquido bajo, filtro obstruido o fuga de aire en el lado de succión |
| Respuesta del cilindro esponjosa o retardada | Válvula direccional o de control de flujo | Fluido aireado o carrete de válvula desgastado |
| Caída gradual de presión bajo carga | Bomba, válvula de alivio | Desgaste interno por fluido contaminado. |
| Aumento de la temperatura del fluido durante el cambio | Enfriador, válvula de alivio | Enfriamiento de tamaño insuficiente o bypass de alivio excesivo |
| Accesorios de drenaje y extremos de manguera | Accesorios, conjuntos de mangueras | Fatiga por vibración o torque incorrecto en la instalación |
| Lectura errática del manómetro o del transductor | Aislador de calibre, cableado del transductor | Daño por pulsación o conexión eléctrica floja |
Un cronograma preventivo basado en el muestreo de fluidos, cambios de filtro programados basados en indicadores de obstrucción en lugar de intervalos fijos y verificaciones periódicas de precarga del acumulador detectan la gran mayoría de estos patrones de falla mientras aún son económicos de corregir.
El muestreo de fluido trimestral es una base común para unidades en servicio industrial continuo, y el muestreo se traslada a un intervalo mensual en unidades que ejecutan circuitos servo o proporcionales de alta precisión donde un pequeño aumento en el recuento de partículas tiene un efecto enorme en la respuesta de la válvula. El muestreo de una línea viva y en funcionamiento en lugar del fondo del depósito brinda una imagen más representativa de lo que realmente circula a través de la bomba y las válvulas.
Las unidades de catálogo estándar cubren una gran parte de las aplicaciones, pero las construcciones personalizadas son comunes cuando la huella, el ruido, el ciclo de trabajo o la exposición ambiental quedan fuera de los rangos estándar. Algunas preguntas prácticas dan forma a la mayoría de las especificaciones personalizadas.
Obtener estas respuestas justo antes de seleccionar los componentes evita el tipo de retrabajo más costoso: descubrir después de la instalación que la bomba, el motor o el paquete de enfriamiento eran demasiado pequeños para las condiciones reales de operación.
Cuando una unidad de energía hidráulica se encuentra cerca de una estación del operador o en una instalación sensible al ruido, un recinto con aislamiento acústico alrededor de la bomba y el motor puede reducir significativamente el ruido percibido, a menudo de manera más rentable que cambiar solo el tipo de bomba. El diseño del gabinete tiene que equilibrar la amortiguación acústica con una ventilación adecuada, ya que un gabinete sellado que atrapa el calor alrededor del motor y la bomba acortará la vida útil de los componentes incluso si silencia la unidad.
Con una filtración y un mantenimiento de fluidos adecuados, los componentes estructurales de una unidad de energía hidráulica suelen funcionar entre 15 y 20 años, aunque las bombas, los sellos y las mangueras son elementos de desgaste que se reconstruyen o reemplazan en ciclos más cortos mucho antes.
Los intervalos de cambio dependen de la temperatura de funcionamiento y del control de la contaminación en lugar de un número fijo de horas. Muchas unidades industriales funcionan con cambios de fluido anuales o bienales cuando la filtración mantiene bajos los recuentos de partículas y la temperatura se mantiene bajo control, pero el muestreo de fluidos es una guía más confiable que una sola fecha del calendario.
En la mayoría de los casos, esto requiere reemplazar la bomba y, a menudo, el adaptador de montaje, ya que los dos tipos de bombas difieren mecánicamente y no solo en la lógica de control. Generalmente es más práctico especificar el tipo de bomba correcto por adelantado según el ciclo de trabajo que planificar una actualización posterior.
Un enfriador que tenga el tamaño correcto en papel seguirá teniendo un rendimiento inferior si el ventilador o el flujo de agua están restringidos, si la válvula de alivio está desviando más flujo del previsto debido a un problema de válvula o de ajuste de presión, o si el grado de viscosidad del fluido no coincide con el rango de temperatura de funcionamiento.
Los acumuladores de vejiga responden más rápido y cuestan menos para la absorción general de impactos y el suavizado de presión, mientras que los acumuladores de pistón manejan volúmenes más grandes y velocidades de ciclo más altas de manera más duradera, lo que los hace más adecuados para aplicaciones con picos de demanda frecuentes y de gran volumen.
Un filtro de succión protege la entrada de la bomba de desechos grandes y es intencionalmente grueso, generalmente de 100 a 150 micrones, para evitar restringir el flujo de entrada de la bomba. Un filtro de línea de presión es mucho más fino, normalmente de 10 a 25 micrones, y protege las válvulas y cilindros más sensibles aguas abajo de la bomba.
La presión que se mantiene estable sin carga pero cae una vez que se activa un actuador generalmente indica un desgaste interno de la bomba o una válvula de alivio que se abre antes de su punto de ajuste, los cuales reducen el flujo efectivo disponible una vez que el sistema está realmente funcionando en lugar de estar inactivo.
El fluido más espeso se resiste a fluir a través de los pequeños conductos internos dentro de una válvula direccional o proporcional, lo que ralentiza el movimiento del carrete y la respuesta del actuador. Esta es la razón por la que el retraso en el arranque en frío es común en unidades que se dejan inactivas durante la noche en espacios sin calefacción, y por la que algunas instalaciones agregan un calentador de tanque o un ciclo de calentamiento antes de funcionar a máxima velocidad en condiciones de frío.
Una válvula de retención operada por piloto permite el flujo libre en una dirección mientras bloquea el flujo inverso hasta que una señal de presión piloto la abre deliberadamente, lo que se usa comúnmente para mantener un cilindro en posición sin deriva incluso cuando la válvula direccional está centrada y no se aplica presión activa.
Esta unidad de energía hidráulica está especialmente diseñada para todas las transpaletas eléctricas. Consta de una bomba de engranajes de alto vol...
Ver detalles
Esta unidad de potencia hidráulica del apilador totalmente eléctrico está especialmente diseñada para apiladores totalmente eléctricos. Está integr...
Ver detalles
Esta unidad de potencia hidráulica está especialmente diseñada para una mesa elevadora hidráulica móvil, que está integrada con una bomba de engran...
Ver detalles
Esta microunidad de potencia de CC combina bombas de engranajes de alta presión, motores de CC, bloques de válvulas centrales, válvulas de cartucho...
Ver detalles
Esta unidad de energía hidráulica está diseñada para elevadores de tijera e integra una bomba de engranajes de alta presión, un motor de CA, un blo...
Ver detalles
Esta unidad de potencia hidráulica está especialmente diseñada para la alimentación giratoria de la máquina cortadora de tubos. Está integrado por ...
Ver detalles
Esta unidad de potencia de bomba bidireccional sumergida en aceite está diseñada para varios tipos de equipos mecánicos. Integra una bomba de engra...
Ver detalles

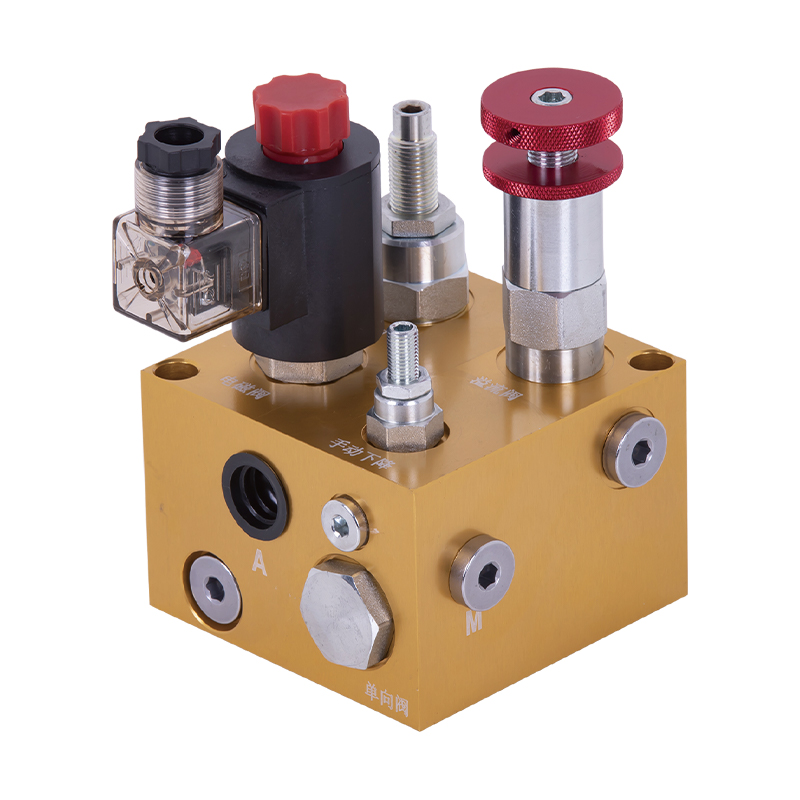

El grupo de válvulas para plataformas elevadoras hidráulicas serie ET está especialmente diseñado para varias plataformas elevadoras hidráulicas. P...
