¿Cómo funciona la presión hidráulica? La guía completa

Cómo funciona la presión hidráulica: la respuesta corta

La presión hidráulica funciona transmitiendo fuerza a través de un fluido cerrado e incompresible (casi siempre aceite) de un punto a otro. Cuando una bomba empuja fluido hacia un sistema sellado, la presión aumenta y actúa por igual en todas las direcciones en cada superficie con la que entra en contacto. Luego, esa presión se dirige a un cilindro o motor, donde se convierte nuevamente en fuerza mecánica o rotación. El resultado es la capacidad de mover cargas enormes con equipos relativamente compactos.

El principio subyacente es la Ley de Pascal: la presión aplicada a un fluido confinado se transmite sin disminución a través de ese fluido. Expresado matemáticamente, P = F/un, donde P es la presión en pascales o psi, F es la fuerza aplicada en newtons o libras y A es el área en metros cuadrados o pulgadas cuadradas. Esta relación significa que al cambiar el área de un cilindro, un sistema puede multiplicar o reducir drásticamente la fuerza; la misma razón por la que un técnico de 70 kg presionando la manija de una bomba pequeña puede levantar una prensa de 20 toneladas.

Todo sistema hidráulico industrial (desde una prensa de fábrica hasta una excavadora de construcción) depende de esta misma cadena de eventos: Unidad de potencia hidráulica (HPU) Genera fluido presurizado, las válvulas de control lo dirigen y los actuadores lo convierten en trabajo. Comprender cada paso revela por qué la hidráulica sigue siendo la opción preferida dondequiera que sean importantes una alta densidad de fuerza y ​​un control preciso.

Ley de Pascal: la física detrás de cada sistema hidráulico

Blaise Pascal formuló su ley de la mecánica de fluidos en 1653, pero sus implicaciones de ingeniería sólo se volvieron plenamente explotables en los siglos XIX y XX con el desarrollo de sellos de precisión y tubos de acero de alta resistencia. La idea central es engañosamente simple: los líquidos no se comprimen de manera significativa bajo presiones de trabajo normales, por lo que cualquier fuerza que se introduce en un punto se propaga instantánea y uniformemente a todos los demás puntos del sistema.

Considere un ejemplo básico de dos cilindros. Si aplicas 100 N de fuerza a un pistón con un área de 1 cm², la presión resultante es 100 N/cm² = 1 MPa. Conecte ese pequeño cilindro a través de una tubería llena de líquido a un cilindro más grande con un área de 100 cm², y la misma presión de 1 MPa actúa en toda la cara de 100 cm², produciendo una fuerza de salida de 10 000 N. El sistema ha multiplicado la fuerza por un factor de 100 sin ningún aporte de energía adicional. La compensación es el desplazamiento: el pistón pequeño debe recorrer 100 mm para mover el pistón grande sólo 1 mm. La energía se conserva; La fuerza se amplifica a expensas de la velocidad y la carrera.

Este principio de multiplicación de fuerzas es la razón por la que la hidráulica aparece allí donde el peso y la compacidad importan juntos. Un cilindro neumático que trabaja a 8 bar (0,8 MPa) produce una fuerza modesta porque la presión del aire es limitada. Un cilindro hidráulico que trabaja a 250 bar (25 MPa), una presión de funcionamiento industrial típica, genera una fuerza aproximadamente 30 veces mayor con el mismo tamaño de orificio.

Componentes principales de un sistema hidráulico

Un circuito hidráulico completo se compone de varios componentes interdependientes. Cada uno desempeña un papel específico, y la debilidad en cualquier eslabón (un sello desgastado, una válvula de tamaño insuficiente, un depósito contaminado) degrada el rendimiento de todo el sistema.

depósito

El depósito almacena el fluido de trabajo y permite que las burbujas de aire y el calor se disipen antes de que el fluido recircule. Los depósitos industriales tienen un tamaño de aproximadamente 2 a 3 veces el caudal por minuto de la bomba para proporcionar un tiempo de permanencia adecuado. Una bomba de 50 L/min normalmente se combina con un depósito de 100 a 150 L. El depósito también alberga filtros de ventilación, una mirilla de nivel, tapones de drenaje y, a menudo, un medidor de temperatura, lo que lo convierte en el centro de monitoreo del estado del circuito.

Bomba Hidráulica

La bomba no crea presión directamente; crea flujo. La presión solo se desarrolla cuando ese flujo encuentra resistencia: una carga, una válvula o un camino bloqueado. Tres tipos de bombas dominan las aplicaciones industriales y móviles:

• Bombas de engranajes — sencillo, económico y adecuado para presiones de hasta 250 bar aproximadamente. Sólo desplazamiento fijo.
• Bombas de paletas — más silenciosas que las bombas de engranajes, presiones moderadas de hasta aproximadamente 175 bar, buena eficiencia volumétrica.
• Bombas de pistones — máxima eficiencia, con capacidad de 350 a 700 bar, posible desplazamiento variable, preferido para uso industrial y móvil exigente.

Las bombas de pistón de desplazamiento variable son particularmente valiosas en una unidad de energía hidráulica porque reducen automáticamente la producción cuando cae la demanda, reduciendo drásticamente el consumo de energía y la generación de calor durante los ciclos de carga parcial.

Válvulas de control

Las válvulas son el sistema nervioso de un circuito hidráulico. Las válvulas de control direccional (DCV) dirigen el flujo hacia cualquier actuador que lo necesite. Las válvulas de alivio de presión (PRV) tapan la presión máxima del sistema (generalmente establecida entre un 10% y un 15% por encima de la presión operativa máxima) para proteger los componentes contra sobrecargas. Las válvulas de control de flujo miden la velocidad a la que el fluido entra o sale de un actuador, controlando directamente la velocidad del actuador. Las válvulas de retención evitan el reflujo. Las válvulas proporcionales y servoagregan un control electrónico fino, lo que permite regular la posición o la fuerza en bucle cerrado con una repetibilidad de posicionamiento superior a 0,01 mm en aplicaciones de precisión.

Actuadores

Los actuadores convierten la energía hidráulica nuevamente en trabajo mecánico. Los cilindros lineales producen fuerza de empuje o tracción; Los motores hidráulicos rotativos producen par y rotación. La fuerza de salida del cilindro se calcula como F = P × A, por lo que se desarrolla un cilindro de 100 mm de diámetro (área ≈ 78,5 cm²) que funciona a 200 bar (20 MPa). aproximadamente 157.000 N (o 16 toneladas) de fuerza de empuje . Ese nivel de fuerza de un servomotor eléctrico de tamaño equivalente requeriría un motor varias veces más grande y pesado.

Filtros y acondicionamiento de fluidos

La contaminación es la principal causa de fallas de los componentes hidráulicos y es responsable de aproximadamente entre el 70% y el 80% de todas las fallas prematuras, según datos de la industria de energía hidráulica. Los filtros de línea de retorno, los filtros de succión y los sistemas de filtración de bucle renal fuera de línea mantienen los niveles de limpieza. Las aplicaciones de servoválvulas normalmente requieren una clase de limpieza ISO 16/14/11 o mejor, lo que significa menos de 1300 partículas de más de 4 µm por mililitro de fluido.

¿Qué es una unidad de energía hidráulica y por qué es importante?

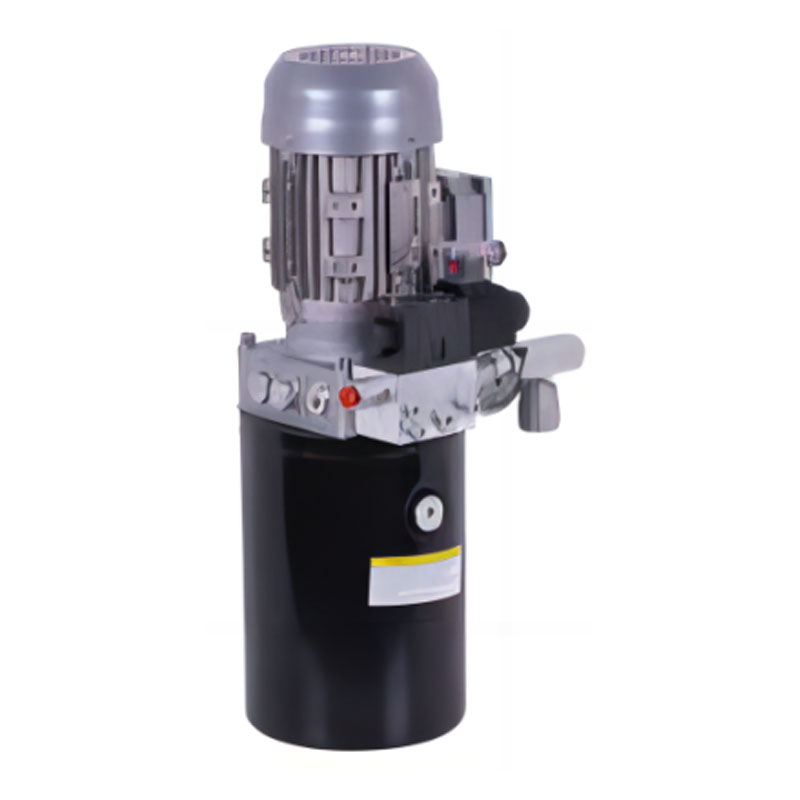

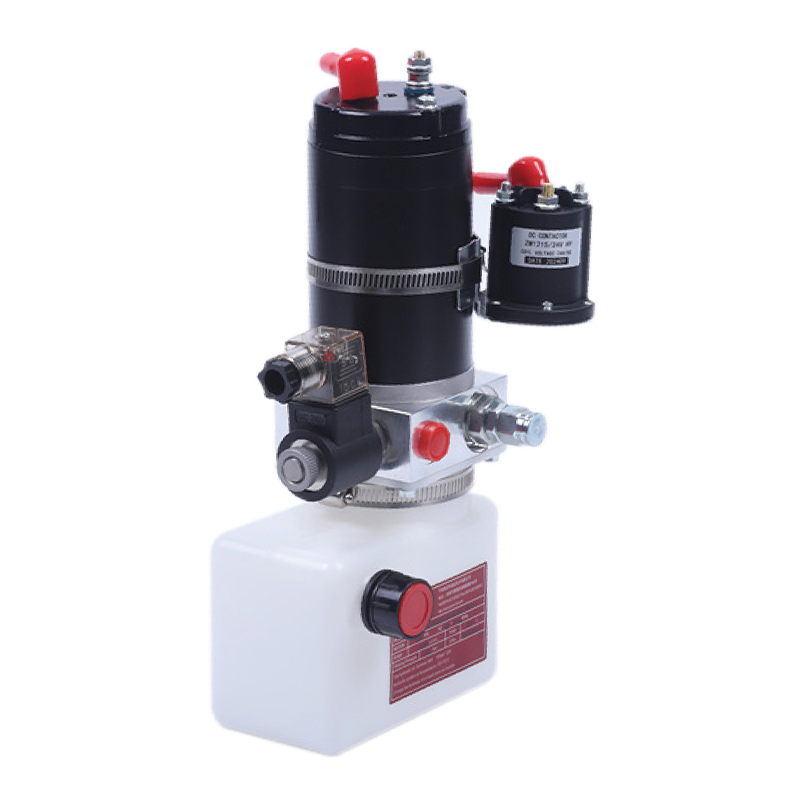

A Unidad de energía hidráulica (HPU) (a veces llamado paquete de energía hidráulica) es un conjunto autónomo que integra el depósito, la bomba, el motor primario (motor eléctrico o de combustión), la válvula de alivio de presión, el filtro, el intercambiador de calor y la instrumentación en una sola unidad. En lugar de dispersar estos componentes por el bastidor de una máquina, la HPU los consolida en un sistema de ingeniería que puede instalarse, mantenerse e intercambiarse como una unidad.

Las HPU varían desde unidades compactas de sobremesa que producen entre 1 y 5 kW y funcionan a 70-150 bar hasta unidades de energía industrial de varios megavatios que accionan prensas de acería a presiones superiores a 400 bar. Una unidad de energía hidráulica industrial de rango medio podría combinar un motor eléctrico de 30 kW con una bomba de pistones axiales de 45 cc/rev, un depósito de 200 L, un intercambiador de calor enfriado por agua que mantiene la temperatura del aceite entre 45 y 55 °C y un filtro de línea de retorno de 10 µm, todo ello montado sobre un marco de base de acero con recubrimiento en polvo y bandeja de goteo integrada.

Especificaciones clave para evaluar al seleccionar una HPU

El diseño de HPU también implica decisiones sobre la redundancia. Los procesos críticos (sistemas de control de plataformas marinas, laminadores de acerías, equipos de apoyo en tierra para aviones) a menudo utilizan unidades de energía hidráulica dúplex con dos bombas, donde una opera y la otra espera en el cambio automático. Los costos del tiempo de inactividad en esos entornos pueden exceder decenas de miles de dólares por hora, lo que hace que la redundancia sea económicamente racional incluso con un costo de capital significativo.

Cómo se genera, se estabiliza y se controla la presión

Comprender el comportamiento dinámico de la presión, no solo la fórmula estática, es esencial para cualquiera que diseñe o solucione problemas de sistemas hidráulicos. La presión no se activa simplemente. Se eleva, alcanza su punto máximo, oscila y se estabiliza en patrones que dependen del tipo de bomba, la velocidad de respuesta de la válvula, la longitud de las líneas y la compresibilidad del fluido.

Picos de presión y golpes de ariete

Cuando una válvula direccional se cierra rápidamente, el impulso del fluido en movimiento no tiene adónde ir. El resultado es un transitorio de presión (un pico) que puede alcanzar de 2 a 5 veces la presión de funcionamiento en estado estable en menos de 5 milisegundos. Un sistema que funciona a 200 bar puede experimentar picos transitorios por encima de 500 bar. Estos picos fatigan los accesorios de las mangueras, agrietan los bloques del colector y destruyen los sellos durante ciclos repetidos. Los diseñadores los contrarrestan con acumuladores de presión (que absorben el pico de energía), válvulas de cierre lento o válvulas de retención operadas por piloto con tasas de apertura controladas.

El papel de la válvula de alivio de presión

Cada sistema hidráulico debe tener una válvula de alivio de presión (PRV) configurada por debajo de la presión nominal del componente más débil. Si un actuador llega al final de su carrera con la bomba aún en funcionamiento, la presión aumentaría hasta que algo se rompiera. La PRV se abre cuando la presión excede su punto de ajuste, desviando el flujo de regreso al tanque. Esta no es una condición operativa normal: una PRV que se abre continuamente desperdicia energía en forma de calor y señala un problema operativo o de diseño del sistema. El diseño correcto dirige el flujo de PRV sólo durante eventos de sobrecarga genuina, manteniéndolo cerrado la gran mayoría del tiempo.

Acumuladores: Almacenamiento de energía hidráulica

Un acumulador hidráulico es un recipiente a presión que contiene un gas precargado (casi siempre nitrógeno) separado del fluido hidráulico por una vejiga, un pistón o un diafragma. Cuando la presión del sistema excede la precarga del gas, el fluido comprime el gas y almacena energía. Cuando la presión cae (durante un pico de demanda o una falla de la bomba), el gas se expande y empuja el fluido de regreso al circuito. Los acumuladores cumplen tres funciones principales: almacenamiento de energía para complementar la demanda máxima, suministro de presión de emergencia para una parada segura y amortiguación de pulsaciones. Un acumulador de vejiga de 20 L precargado a 150 bar puede suministrar un breve suplemento de flujo de 8 a 12 L a la presión del sistema, suficiente para completar un movimiento de válvula crítico para la seguridad incluso después de una pérdida de la bomba.

Fluido hidráulico: el medio que hace que todo funcione

El fluido en un sistema hidráulico no es simplemente un medio de transmisión de fuerza. Lubrica simultáneamente todas las superficies móviles dentro de la bomba, válvulas y actuadores, aleja el calor de los puntos calientes, protege las superficies metálicas de la corrosión y suspende las partículas contaminantes hasta que llegan a un filtro. Elegir el fluido incorrecto o permitir que se degrade destruye los componentes más rápido que casi cualquier otro factor.

Viscosidad y su dependencia de la temperatura.

La viscosidad es la propiedad del fluido más crítica. La mayoría de las unidades de energía hidráulica industriales especifican aceite mineral ISO VG 46, un grado de viscosidad de 46 centistokes (cSt) a 40°C. A medida que la temperatura aumenta a 80°C, la viscosidad cae a aproximadamente 12 cSt; a 20°C puede ser 100 cSt o más. Operar por debajo de la viscosidad mínima provoca contacto de metal con metal y desgaste rápido; operar por encima de la viscosidad máxima provoca cavitación, respuesta lenta y alto vacío de entrada de la bomba. La mayoría de los sistemas apuntan a 25 a 54 cSt en la entrada de la bomba para lograr un equilibrio óptimo.

Tipos de fluidos y sus aplicaciones

• Aceite mineral (ISO VG 32–68) — el más común, buena lubricidad y estabilidad, rentable, no resistente al fuego.
• Agua-glicol (HF-C) — resistente al fuego, utilizado cerca de hornos y máquinas de fundición a presión, reduce la vida útil de la bomba entre un 30% y un 40% en comparación con el aceite mineral.
• Éster de fosfato (HF-D) — excelente resistencia al fuego, utilizada en aviones y generación de energía; requiere materiales de sellado especiales (EPDM, PTFE) y manipulación de fluidos dedicada.
• Ésteres biodegradables (HETG, HEES) — utilizado en áreas ambientalmente sensibles como la silvicultura, la marina y el procesamiento de alimentos; se biodegrada durante 28 días en el suelo; normalmente entre 3 y 5 veces el costo del aceite mineral.
• Fluidos con alto contenido de agua (HWCF, 95% agua) — muy bajo costo y resistente al fuego, pero la mala lubricidad exige una reducción de potencia de los componentes y un reemplazo frecuente de fluidos.

Contaminación y monitoreo de fluidos

Ahora se instalan de forma rutinaria contadores de partículas, sensores de humedad y analizadores de viscosidad en unidades de energía hidráulica más grandes como parte de los programas de monitoreo de condición. Los contadores de partículas en línea que toman muestras del fluido de la línea de retorno pueden detectar un cojinete de bomba en deterioro semanas antes de que falle catastróficamente, lo que se traduce en períodos de mantenimiento planificados en lugar de paradas de emergencia. Un contenido de agua superior al 0,05% en el aceite mineral emulsiona el fluido, destruye la película de aceite en las superficies de los cojinetes y promueve la oxidación. Se ha demostrado que incluso 500 ppm (0,05 %) de agua reducen la vida útil de los rodamientos de rodillos hasta en un 75 %.

Tipos de sistemas hidráulicos y en qué se diferencian

No todos los sistemas hidráulicos están configurados de la misma manera. La arquitectura del circuito determina la eficiencia con la que se utiliza la energía, la capacidad de respuesta del sistema y cómo maneja las demandas simultáneas de múltiples actuadores.

Sistemas de centro abierto versus sistemas de centro cerrado

En un sistema de centro abierto, el fluido circula continuamente de regreso al tanque a través de las válvulas direccionales cuando ningún actuador se mueve. Esto es simple y barato pero desperdicia energía continuamente. En un sistema de centro cerrado, la salida de la bomba no es útil cuando los actuadores están inactivos, por lo que la bomba debe descargarse, detenerse o equiparse el sistema con una bomba de desplazamiento variable con compensación de presión que reduzca la salida a un flujo cercano a cero. Las HPU industriales modernas utilizan casi exclusivamente circuitos de centro cerrado con bombas de caudal variable. , lo que reduce el consumo de energía inactivo entre un 60% y un 85% en comparación con las alternativas de centro abierto de desplazamiento fijo.

Sistemas de detección de carga

Un sistema hidráulico con detección de carga (LS) monitorea continuamente la presión requerida por el actuador de mayor demanda y ordena a la bomba que entregue la presión y el flujo suficientes para satisfacer esa demanda más un pequeño margen (normalmente 15 a 25 bar por encima de la presión de carga). La bomba nunca funciona más de lo necesario. Los sistemas de detección de carga son estándar en los equipos móviles modernos (excavadoras, grúas, maquinaria agrícola) donde la carga varía dramáticamente segundo a segundo y la eficiencia del combustible impacta directamente en la economía operativa. Una excavadora con sensor de carga puede consumir entre un 15% y un 25% menos de combustible que una máquina equivalente de presión fija en el mismo ciclo de trabajo.

Sistemas electrohidráulicos

Los sistemas electrohidráulicos reemplazan el accionamiento de válvulas mecánicas o piloto-hidráulicas con solenoides electrónicos, válvulas proporcionales o servoválvulas controladas por PLC o controladores de movimiento dedicados. Esto permite perfiles de fuerza y ​​posición programables, registro de datos, diagnóstico de fallas e integración con redes de automatización de la industria. En las máquinas de moldeo por inyección, el servocontrol electrohidráulico mantiene la presión de inyección dentro de ±1 bar del punto de ajuste y la posición dentro de 0,05 mm, capacidades que transforman la calidad y la repetibilidad del producto. La unidad de energía hidráulica en estas instalaciones generalmente incorpora motores de velocidad variable (VSD), donde la velocidad del motor eléctrico sigue la demanda directamente, lo que reduce aún más el uso de energía entre un 30% y un 50% en comparación con los diseños de HPU de velocidad fija.

Aplicaciones del mundo real donde la presión hidráulica es indispensable

La presión hidráulica aparece en una gama más amplia de industrias de lo que la mayoría de la gente cree. La densidad de fuerza y ​​la capacidad de control que proporciona la hidráulica simplemente no son replicadas por ninguna otra tecnología a un costo y escala comparables.

• Construcción y movimiento de tierras — Una excavadora de 20 toneladas utiliza una presión hidráulica de 350 bar para ejercer más de 150 kN de fuerza de excavación. Todo el conjunto de funciones de pluma, brazo, cucharón y giro está impulsado por una única unidad de potencia hidráulica integrada en el chasis de la máquina.
• Prensado y conformado industrial — Las prensas hidráulicas de conformado de metales operan con una fuerza de 100 a 80.000 toneladas. Una prensa de forja de 5.000 toneladas es físicamente imposible con cualquier otra tecnología de tamaño equivalente.
• Petróleo y gas marinos — Los sistemas de control hidráulico submarino funcionan a hasta 690 bar para accionar dispositivos de prevención de explosiones y válvulas de árbol de Navidad a profundidades de agua superiores a 3.000 m. La HPU de superficie está diseñada con redundancia total y monitoreo continuo.
• Aviación y aeroespacial — Los sistemas hidráulicos de los aviones comerciales normalmente funcionan a 207 bar (3000 psi), y los aviones de próxima generación se mueven a 345 bar (5000 psi) para reducir el peso de las tuberías y los actuadores. Las superficies de control de vuelo, el tren de aterrizaje y los frenos dependen de la presión hidráulica.
• Procesamiento de acero y metales. — Los laminadores utilizan el control de separación hidráulica (HGC) para mantener la separación entre rodillos dentro de 10 µm, controlando directamente el espesor de la banda. Las HPU para laminadores pueden suministrar entre 1000 y 5000 l/min a 250-350 bar.
• Marina y construcción naval — Los sistemas de dirección de los buques grandes utilizan arietes hidráulicos para girar timones que pesan cientos de toneladas. Los sistemas de tapa de escotilla y grúa de los buques de carga funcionan enteramente de forma hidráulica.
• moldeo por inyección — Las fuerzas de sujeción hidráulicas en las grandes máquinas de moldeo por inyección alcanzan las 5.000 toneladas o más, manteniendo las mitades del molde cerradas contra la presión de inyección de plástico fundido de hasta 2.000 bar.

Problemas comunes de presión hidráulica y sus causas fundamentales

Cuando un sistema hidráulico tiene un rendimiento deficiente o falla, los síntomas a menudo parecen similares en la superficie (actuadores lentos, movimientos erráticos, ruido excesivo, sobrecalentamiento), pero las causas fundamentales difieren. Un diagnóstico erróneo lleva a reemplazar componentes costosos que no son el problema real.

Presión baja o inestable

Las posibles causas incluyen una bomba desgastada con una fuga interna alta (verifique la eficiencia volumétrica; cualquier valor inferior al 85 % en una bomba de pistón indica desgaste), una válvula de alivio de presión ajustada demasiado baja o atascada parcialmente abierta, desgaste del carrete de la válvula interna que permite fugas entre puertos o falla en el sello del cilindro al desviar el fluido del lado de alta presión del pistón al lado del vástago. Una prueba de presión sistemática en cada etapa del circuito (salida de la bomba, posválvula, en el actuador) aísla rápidamente la falla.

Calor excesivo

El fluido hidráulico por encima de 65 a 70 °C se degrada rápidamente. La vida útil del fluido se reduce a la mitad cada 10 °C que supera los 60 °C. La generación de calor siempre es causada por una caída de presión a través de una restricción: una válvula parcialmente cerrada, un filtro obstruido, una línea de tamaño insuficiente o una válvula de alivio que se abre con demasiada frecuencia. Si el intercambiador de calor funciona continuamente a su máxima capacidad, el sistema tiene un problema fundamental de eficiencia energética. , no simplemente un problema de enfriamiento. Las bombas de desplazamiento variable, los controles de detección de carga y las líneas del tamaño adecuado abordan la causa raíz; agregar una hielera más grande solo trata el síntoma.

Cavitación y aireación

La cavitación ocurre cuando la presión del fluido local cae por debajo de su presión de vapor, formando burbujas de vapor que implosionan violentamente cuando la presión se recupera, generando ruido como grava en una lata y erosionando superficies metálicas a velocidades de varias micras por hora. La aireación introduce burbujas de aire provenientes de la espuma del depósito, una fuga en la junta de la línea de succión o un nivel bajo de líquido. Ambas condiciones destruyen las bombas rápidamente y provocan un comportamiento esponjoso e impredecible del actuador. El vacío de entrada de la bomba por encima de 0,3 bar (225 mmHg) es un indicador fiable de alerta temprana de riesgo de cavitación incipiente.

Fuga externa

La falla de los sellos en los sellos del vástago del cilindro, las conexiones de las mangueras y las caras del cuerpo de la válvula es el problema hidráulico más visible. Incluso una pequeña fuga externa (1 gota por segundo) equivale aproximadamente a 2 o 3 litros por día y más de 700 litros por año. Más allá del costo de los fluidos, las fugas externas crean riesgos de incendio (el aceite atomizado sobre una superficie caliente se enciende a alrededor de 150 °C en el caso del aceite mineral), contaminación ambiental y riesgos de resbalones. La mayoría de las fallas en los sellos se deben a transitorios de presión excesiva, fluido contaminado que ataca los elastómeros del sello o selección incorrecta del material del sello para el tipo de fluido.

Eficiencia energética en unidades de energía hidráulica modernas

Históricamente, la hidráulica ha sido criticada por su baja eficiencia energética en comparación con los accionamientos eléctricos. Esta crítica era válida para los sistemas de velocidad fija y desplazamiento fijo donde la bomba funcionaba a plena capacidad independientemente de la demanda. Los diseños modernos de unidades de energía hidráulica han cerrado esa brecha sustancialmente mediante bombas de desplazamiento variable, motores de accionamiento de velocidad variable, controles de detección de carga y circuitos regenerativos.

Un accionamiento hidráulico de velocidad variable servocontrolado, que combina un servomotor con una bomba de desplazamiento fijo, puede igualar la eficiencia energética de un accionamiento eléctrico directo en muchos ciclos de trabajo y al mismo tiempo conservar la densidad de fuerza, el cumplimiento y la tolerancia a la sobrecarga del sistema hidráulico. En el moldeo por inyección, los proyectos de modernización de VSD-HPU muestran consistentemente ahorros de energía del 40% al 60% en comparación con las instalaciones heredadas de HPU de velocidad fija, con períodos de recuperación de 18 a 36 meses.

Los circuitos hidráulicos regenerativos recuperan energía durante la retracción del cilindro, algo particularmente valioso en aplicaciones de prensa vertical donde un ariete pesado desciende por gravedad. Al dirigir el flujo de retorno a través de un motor hidráulico conectado al eje de la bomba, los sistemas recuperan entre el 20% y el 40% de la energía potencial que un circuito convencional simplemente descargaría a través de una válvula de alivio en forma de calor.

El acumulador hidráulico también desempeña un papel de eficiencia: Al almacenar energía durante los períodos de baja demanda y liberarla durante los picos de demanda, un acumulador del tamaño adecuado permite que una HPU más pequeña y más eficiente atienda la misma carga pico, reduciendo simultáneamente el costo de capital y el costo de energía de funcionamiento.

Prácticas de mantenimiento que prolongan la vida útil del sistema hidráulico

Un sistema hidráulico bien mantenido alcanza regularmente entre 20 y 30 años de vida productiva. Los sistemas descuidados fallan prematuramente, a menudo con costosos daños colaterales: una bomba de cavitación que destruye las válvulas aguas abajo en el mismo evento de falla, o una servoválvula contaminada que daña su propio orificio y pasa virutas abrasivas al siguiente componente.

1. Muestreo y análisis de fluidos cada 500 a 1000 horas de funcionamiento — el recuento de partículas, el contenido de agua, la viscosidad, el índice de acidez y las concentraciones de metales de desgaste cuentan la historia completa del estado antes de que los problemas se conviertan en fallas.
2. Reemplazo del elemento filtrante según el indicador de presión diferencial, no solo según un cronograma calendario — un sistema con carga ligera puede funcionar 2.000 horas entre cambios; un sistema muy cargado puede necesitar cambios a las 500 horas.
3. depósito inspection and cleaning at every major fluid change — lodos y barnices se acumulan en las paredes del depósito y en los tapones de drenaje, liberando partículas al líquido fresco.
4. Inspección de manguera cada 6 meses. — la manguera hidráulica tiene una vida de fatiga finita independientemente de la apariencia del estado. La mayoría de los fabricantes recomiendan una vida útil máxima de 6 años desde la fecha de fabricación o 4 años en servicio, lo que ocurra primero.
5. Pruebas anuales de la válvula de alivio de presión — Los PRV pueden desviarse, atascarse o vibrar. Un PRV que abre 20 bar por debajo del punto de ajuste desperdicia energía y limita el rendimiento del sistema; uno que se queda cerrado permite la sobrepresión del sistema durante la parada del actuador.
6. Imagen térmica durante la operación. — Las cámaras infrarrojas identifican rápidamente puntos calientes en válvulas parcialmente bloqueadas, accesorios de alta resistencia o suciedad en el intercambiador de calor que los medidores de temperatura por sí solos no pueden localizar.

El mantenimiento proactivo de una unidad de energía hidráulica casi siempre es más económico que la reparación reactiva. El reemplazo de una bomba en una HPU de 200 kW podría costar entre £ 8 000 y 15 000 en piezas y mano de obra. La producción perdida durante el tiempo de inactividad no planificado mientras se esperan piezas e ingenieros suele exceder las £50 000 por día en industrias de proceso continuo, lo que hace que incluso los programas de mantenimiento preventivo más agresivos sean altamente rentables.
