¿Qué hacen los sistemas hidráulicos en términos de fuerzas?

Los sistemas hidráulicos transmiten, multiplican y controlan con precisión la fuerza mecánica transfiriendo presión a través de un fluido cerrado. La función principal es sencilla: Una pequeña fuerza aplicada a un pistón pequeño genera la misma presión que una fuerza grande aplicada a un pistón grande. , porque la presión se distribuye equitativamente en todo un líquido confinado (Ley de Pascal). Esto hace que la tecnología hidráulica sea una de las soluciones mecánicas con mayor eficiencia de fuerza jamás diseñadas: capaz de mover decenas de miles de kilogramos con equipos que un operador controla con una sola mano. La unidad de energía hidráulica (HPU) se encuentra en el centro de este proceso, actuando como la fuente de fluido presurizado de la que depende cada actuador del sistema.

La física detrás de la multiplicación de fuerzas hidráulicas

La ley de Pascal establece que la presión aplicada a un fluido encerrado se transmite sin disminución en todas las direcciones. La consecuencia matemática es que la producción de fuerza aumenta directamente con el área del pistón. Si un operador empuja con 100 N sobre un pistón con una superficie de 1 cm², la presión resultante de 100 N/cm² se propaga por todo el fluido. Cuando esa presión alcanza un cilindro de salida con una cara de 50 cm², entrega 5000 N, una multiplicación de fuerza de 50:1 sin ningún aporte de energía adicional más allá de lo que exige la ley de Pascal.

Esto no es magia ni una fuente de energía gratuita. La compensación es la distancia: el pistón de salida se mueve sólo 1/50 de la distancia que recorre el pistón de entrada. Se conserva la energía. Lo que la hidráulica hace excepcionalmente bien es remodelar la fuerza y ​​el desplazamiento en la proporción que requiere una aplicación específica, algo que los engranajes mecánicos logran pero con mucha más pérdida por fricción y complejidad estructural.

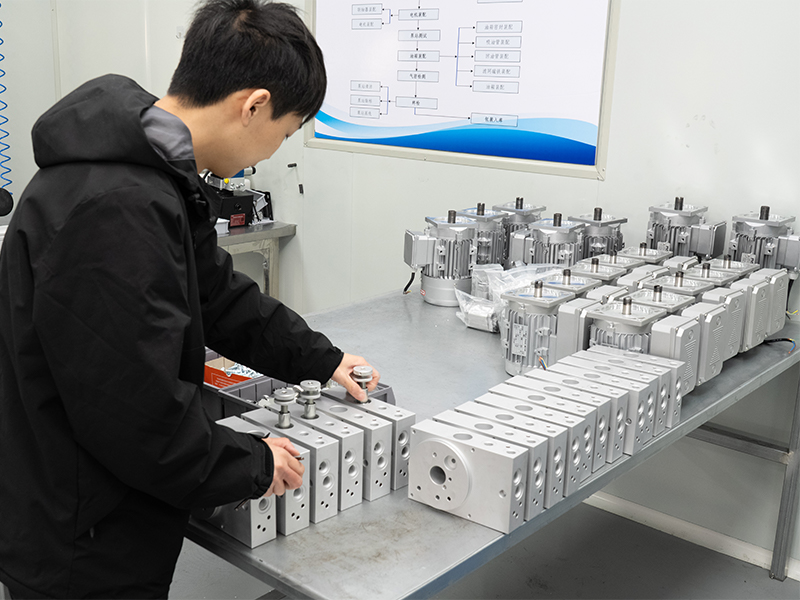

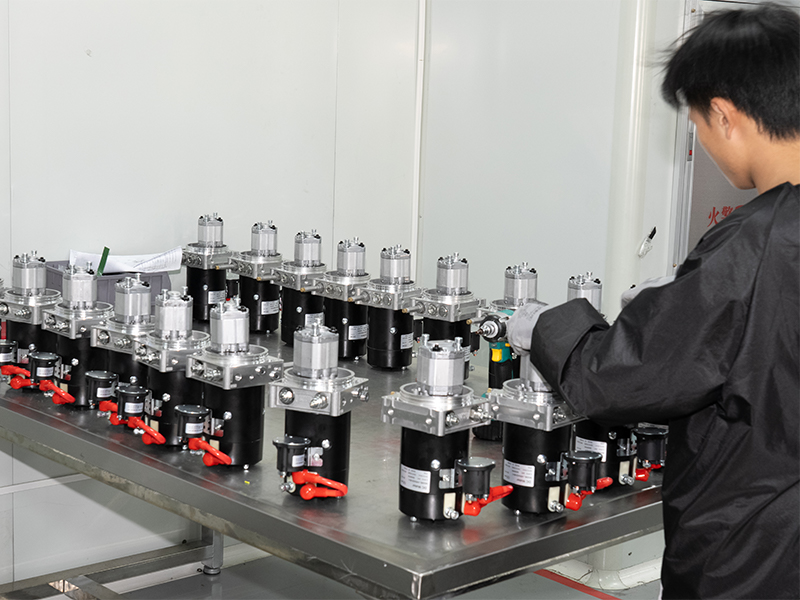

En un sistema industrial real, la Unidad de energía hidráulica genera esta presión de forma continua y bajo demanda. Una HPU típica combina un depósito (a menudo de 50 a 500 litros), una bomba accionada por motor, válvulas de alivio de presión, filtración y circuitos de refrigeración. La bomba convierte la energía mecánica rotatoria en presión de fluido, logrando comúnmente presiones de funcionamiento entre 140 bar y 350 bar dependiendo de la aplicación. Esa presión es el potencial mecánico almacenado que los actuadores convierten nuevamente en fuerza lineal o giratoria donde sea necesario.

Fuerza versus presión versus flujo: mantener los conceptos claros

Un punto común de confusión es la relación entre presión y flujo. La presión (medida en bar o PSI) determina la fuerza que puede ejercer un cilindro. El caudal (medido en litros por minuto o GPM) determina qué tan rápido se mueve el cilindro. La Unidad de Energía Hidráulica debe suministrar ambos en la combinación correcta:

• Alta presión con bajo flujo → movimiento lento de una carga muy pesada
• Presión más baja con flujo alto → movimiento rápido de una carga más liviana
• Alta presión con alto flujo → máxima potencia de salida, lo que requiere un motor y una bomba HPU más grandes

La fórmula F = P × A (La fuerza es igual a la presión multiplicada por el área del cilindro) gobierna todos los actuadores del circuito. Los ingenieros utilizan esta ecuación para dimensionar los cilindros, seleccionar las capacidades de las bombas y establecer los umbrales de las válvulas de alivio durante la fase de diseño.

Lo que realmente hace la unidad de energía hidráulica para forzar

La unidad de energía hidráulica no es simplemente una bomba atornillada a un tanque. Su papel en la gestión de la fuerza en todo un sistema es activo y continuo. Una HPU regula simultáneamente tres parámetros relacionados con la fuerza: la presión máxima disponible (establecida por la válvula de alivio principal), la presión de trabajo entregada a cada rama del circuito (establecida por válvulas reductoras de presión individuales) y la velocidad a la que se puede aplicar la fuerza (gobernada por válvulas de control de flujo).

Generación y alivio de presión

Cada unidad de energía hidráulica incorpora al menos una válvula de alivio ajustada a la presión máxima permitida del sistema. Cuando un actuador se detiene contra una carga inamovible, la bomba continúa entregando flujo. Sin una válvula de alivio, la presión aumentaría hasta que algo fallara mecánicamente. La válvula de alivio desvía el exceso de flujo de regreso al depósito. , limitando la fuerza a un nivel seguro. En un sistema de 200 barras que opera un cilindro de 80 cm² de diámetro, la fuerza máxima teórica es de 160.000 N (aproximadamente 16,3 toneladas métricas), y ese techo se mantiene mediante la configuración de alivio de la HPU, no mediante la restricción del operador.

Modulación de fuerza mediante válvulas proporcionales

Las unidades de potencia hidráulica modernas integran cada vez más válvulas proporcionales o servoválvulas que permiten una salida de fuerza infinitamente variable entre cero y el máximo del sistema. A diferencia de las válvulas de control direccional de encendido/apagado, las válvulas proporcionales responden a una señal eléctrica (normalmente de 0 a 10 V o de 4 a 20 mA) y colocan su carrete en proporción directa a esa señal. El resultado es que una prensa puede aplicar 5000 N durante una fase de un ciclo y aumentar suavemente hasta 80 000 N durante la fase de prensado, todo ello controlado por el controlador electrónico de la HPU sin ajustes mecánicos.

Diseños de HPU con detección de carga

Una unidad de potencia hidráulica con sensor de carga mide continuamente la demanda de presión en el actuador y ajusta la salida de la bomba para que coincida. En lugar de generar la presión máxima en todo momento y descargar el exceso a través de una válvula de alivio, la HPU con detección de carga genera solo la presión que la carga realmente requiere más un pequeño margen (normalmente 20 a 30 bar por encima de la presión de carga). Este enfoque reduce el consumo de energía entre un 30% y un 50% en comparación con los sistemas de desplazamiento fijo. en aplicaciones con cargas variables: una ventaja significativa en equipos móviles, máquinas de moldeo por inyección y líneas de prensa automatizadas.

Tipos de fuerzas que manejan los sistemas hidráulicos

Los sistemas hidráulicos manejan varias categorías de fuerza distintas, y comprender cada una de ellas explica por qué la tecnología aparece en aplicaciones tan variadas, desde trenes de aterrizaje aeroespaciales hasta equipos de cosecha agrícola.

Cada categoría de fuerza requiere una unidad de potencia hidráulica y un circuito específicamente configurados. Una aplicación de empernado que exige fuerzas de tracción necesita una HPU de alta presión (a menudo de 700 a 1000 bar para tensores de pernos hidráulicos) con caudales bajos y control de presión de precisión. Una aplicación de cabrestante grande prioriza la salida continua de alto torque de un motor hidráulico alimentado por una HPU de alto flujo. Se aplican los mismos principios físicos pero la selección de componentes difiere sustancialmente.

Cómo los cilindros hidráulicos convierten la presión en fuerza utilizable

El cilindro hidráulico es el actuador más común para convertir la presión del fluido en fuerza lineal. Consta de un cilindro de acero, un pistón y una varilla. El aceite presurizado de la unidad de potencia hidráulica ingresa por un lado del pistón, creando una fuerza neta que empuja el pistón y la varilla en la dirección opuesta. La fuerza producida sigue directamente a F = P × A.

El problema de la fuerza diferencial en los cilindros de doble efecto

Los cilindros de doble efecto (aquellos que reciben presión en ambos lados) producen diferentes fuerzas en extensión y retracción. Al extenderlo, toda la zona del diámetro interior (p. ej., 100 cm²) queda expuesta a presión. Al retroceder, el vástago ocupa parte de la cara del pistón, dejando un área anular más pequeña (por ejemplo, 65 cm² si el vástago reduce el área efectiva en un 35%). A 200 bar, la fuerza de extensión es de 200.000 N; La fuerza de retracción es de sólo 130.000 N desde la misma fuente de presión. Los diseñadores de circuitos deben tener en cuenta esta asimetría al especificar tanto la salida de HPU como la estructura mecánica que rodea el cilindro.

Válvulas de contrapeso y contención de fuerza

Cuando un cilindro sostiene una carga suspendida (el brazo de una grúa elevado, la carrocería de un camión volquete inclinado, una placa de prensa levantada), la gravedad aplica una fuerza continua que el circuito hidráulico debe resistir. Las válvulas de contrapeso son válvulas de retención pilotadas y ajustadas ligeramente por encima de la presión inducida por la carga. Impiden que el cilindro se mueva a menos que la HPU ordene activamente el movimiento. Sin ellos, una falla de la manguera o un mal funcionamiento de la válvula permitiría que las cargas cayeran sin control. Por lo tanto, las válvulas de contrapeso son un dispositivo crítico de seguridad de fuerza, no un refinamiento opcional.

Fuerza hidráulica en aplicaciones industriales del mundo real

La brecha entre la hidráulica de los libros de texto y los sistemas implementados reales a menudo se reduce a cómo se gestiona la fuerza en diferentes condiciones. Varias industrias demuestran la amplitud de lo que se logra en la práctica con la manipulación de la fuerza hidráulica.

Prensas de conformado y estampado de metales

Una gran prensa hidráulica utilizada para embutición profunda de chapa metálica podría aplicar 5.000 kN de fuerza de compresión, aproximadamente 500 toneladas métricas. La unidad de potencia hidráulica que suministra dicha prensa normalmente funciona a 250-350 bar e incorpora acumuladores hidráulicos para manejar las demandas de flujo máximo durante la carrera de formación sin sobredimensionar el motor de accionamiento. Los acumuladores almacenan fluido presurizado entre carreras y lo liberan rápidamente cuando la prensa exige la fuerza máxima durante un período corto. Esto permite dimensionar el motor HPU para potencia promedio en lugar de potencia máxima, lo que a menudo reduce el tamaño del motor entre un 40% y un 60% en comparación con un sistema sin acumuladores.

Equipos marinos y submarinos

Los preventores de explosiones submarinos (BOP) en pozos de petróleo y gas operan a profundidades donde no es posible el acceso mecánico. Su unidad de energía hidráulica, a menudo denominada módulo de control submarino en este contexto, debe cerrar los arietes que sellan el pozo contra presiones superiores a 690 bar (10 000 PSI). Los propios arietes requieren fuerzas de actuación de decenas de millones de Newtons. La redundancia no es negociable: Cada HPU submarina incorpora múltiples acumuladores de presión independientes. con suficiente energía almacenada para operar el BOP al menos dos veces sin ningún suministro de energía de superficie, como lo exigen las regulaciones internacionales de control de pozos.

Equipos de construcción móviles

Una excavadora de 50 toneladas utiliza su bomba hidráulica accionada por motor como una unidad de energía hidráulica móvil que alimenta simultáneamente los circuitos de pluma, brazo, cucharón y giro. Las presiones de trabajo típicas se sitúan entre 320 y 380 bar. El cilindro del cucharón por sí solo puede generar entre 350 y 500 kN de fuerza de arranque, lo que permite a la máquina cortar suelos compactos y duros como piedras. Las excavadoras modernas utilizan controles electrónicos de detección de carga que monitorean la demanda de presión de cada circuito y ajustan el desplazamiento de la bomba en consecuencia, manteniendo el motor funcionando cerca de su pico de eficiencia en lugar de arrastrarse a toda velocidad contra una carga sobredimensionada.

Actuación del control de vuelo aeroespacial

Los aviones comerciales utilizan sistemas hidráulicos que funcionan a 207 bar (3000 PSI), y algunas plataformas más nuevas se mueven a 345 bar (5000 PSI) para mover las superficies de control de vuelo contra cargas aerodinámicas que pueden alcanzar cientos de kilonewtons a alta velocidad. Las bombas impulsadas por motores de la aeronave sirven como unidades de energía hidráulica a bordo, complementadas con bombas de motor eléctrico y turbinas de aire de ariete como respaldo de emergencia. La fuerza aquí no sólo debe ser grande sino precisamente proporcional a la acción del piloto, razón por la cual los actuadores electrohidrostáticos (EHA) (unidades de potencia hidráulica autónomas integradas en cada actuador) se utilizan cada vez más en aviones de vuelo por cable.

Pérdidas de fuerza en sistemas hidráulicos y cómo minimizarlas

Ningún sistema hidráulico es 100% eficiente. Las pérdidas de fuerza y ​​energía ocurren en múltiples puntos, y una unidad de energía hidráulica bien diseñada aborda cada fuente de manera sistemática.

Pérdidas por fricción viscosa en líneas y válvulas

A medida que el aceite fluye a través de tuberías, mangueras y conductos de válvulas, la fricción viscosa consume presión. Esta caída de presión significa que el actuador recibe menos presión de la que genera la HPU. La relación de Hagen-Poiseuille muestra que la caída de presión aumenta con la cuarta potencia de la velocidad en el flujo laminar, lo que significa que duplicar el diámetro de la tubería (y, por lo tanto, reducir la velocidad del flujo) reduce la resistencia en un factor de 16. Las líneas hidráulicas de buen tamaño limitan la velocidad a 2 a 4 m/s en las líneas de presión y a 1 a 2 m/s en las líneas de retorno para mantener las pérdidas por fricción por debajo del 2 al 3% de la presión del sistema en funcionamiento normal.

Pérdidas por fugas en sellos y válvulas

Todos los cilindros y válvulas hidráulicas tienen fugas internas: aceite que pasa por alto los sellos y las holguras de los carretes sin realizar un trabajo útil. En un cilindro con sellos desgastados, las fugas internas permiten que el pistón se desvíe bajo carga, y la HPU debe compensar continuamente suministrando flujo adicional solo para mantener la posición. La fuga interna en un cilindro en buen estado suele ser de 1 a 5 ml/min a la presión nominal ; los sellos desgastados pueden aumentar esto a cientos de ml/min, lo que provoca pérdida de fuerza y ​​sobrecalentamiento de la HPU, ya que el aceite desviado convierte la energía cinética en calor sin mover ninguna carga.

Pérdidas térmicas y cambios de viscosidad de fluidos

La viscosidad del aceite hidráulico disminuye a medida que aumenta la temperatura. A la temperatura de funcionamiento correcta (normalmente entre 40 y 60 °C), el aceite proporciona una lubricación adecuada y fugas controlables. Por encima de 80 °C, la viscosidad cae bruscamente, aumentan las fugas, se acelera la degradación del sello y la oxidación comienza a descomponer la química del aceite. El intercambiador de calor de una unidad de energía hidráulica mantiene la temperatura del fluido dentro de esta banda aceptable. Las HPU industriales suelen tener un tamaño que rechaza entre el 25% y el 35% de la potencia de entrada en forma de calor en funcionamiento continuo, un recordatorio de que una fracción significativa de la energía mecánica invertida en presurizar el fluido nunca llega al actuador como fuerza útil.

Comparación de la fuerza hidráulica con tecnologías alternativas

Comprender qué hacen los sistemas hidráulicos con la fuerza se vuelve más claro en comparación con las alternativas neumáticas y electromecánicas.

• Sistemas neumáticos funcionan a 6-10 bar en comparación con 140-700 bar para el sistema hidráulico. Para obtener la misma fuerza de salida, un cilindro neumático debe ser mucho más grande, normalmente entre 20 y 50 veces el área del orificio. La neumática funciona bien para tareas ligeras, rápidas y repetitivas, pero no puede acercarse a la densidad de fuerza de los actuadores hidráulicos.
• Actuadores lineales eléctricos (husillo de bolas o husillo de rodillos) pueden lograr altas fuerzas con un control de posición preciso, pero están limitados por restricciones térmicas en el motor. Un actuador de husillo de bolas que produzca 500 kN de forma continua requeriría un motor y un sistema de accionamiento muchas veces más grandes y pesados ​​que un cilindro hidráulico y una HPU equivalentes. Para cargas máximas intermitentes, la brecha se reduce significativamente cuando se excluyen de la comparación los acumuladores HPU.
• Actuadores electrohidráulicos (EHA) combinan ambas tecnologías: un motor eléctrico acciona una pequeña bomba directamente integrada en el cuerpo del actuador, eliminando las líneas hidráulicas centrales. Estas unidades autónomas preservan la ventaja de densidad de fuerza de la hidráulica al tiempo que mejoran la eficiencia energética y eliminan la unidad de potencia hidráulica centralizada para arquitecturas de actuación distribuida.

La conclusión de esta comparación es que la multiplicación de la fuerza hidráulica sigue siendo incomparable en cuanto a densidad de potencia: la relación entre la fuerza producida y el volumen y peso del sistema. Un cilindro hidráulico que genera 1.000 kN podría pesar 80 kg y ocupar 0,04 m³. Un actuador electromecánico equivalente pesaría varias veces más y ocuparía mucho más espacio.

Selección de una unidad de potencia hidráulica para un requisito de fuerza determinado

La especificación de una HPU para un requisito de fuerza conocido sigue una secuencia lógica. Cada paso se basa en el anterior, y los errores iniciales en el cálculo se acumulan en equipos demasiado grandes o pequeños.

1. Definir la fuerza máxima requerida en cada actuador, incluidas las fuerzas dinámicas, la fricción y los factores de seguridad (normalmente entre 1,25 y 1,5 veces la carga calculada).
2. Seleccione la presión de funcionamiento — una presión más alta permite cilindros más pequeños, pero exige sellos, accesorios y mangueras más robustos. 200-250 bar es un punto de equilibrio industrial común.
3. Calcular el diámetro del cilindro requerido usando A = F ÷ P. Para 500 kN a 250 bar: A = 500.000 N ÷ 250 N/cm² = 2.000 cm², lo que da un diámetro interior de aproximadamente 504 mm.
4. Determinar el caudal requerido basado en la velocidad deseada del cilindro: Q = A × v. Para un cilindro de 2000 cm² que se extiende a 0,05 m/s: Q = 2000 cm² × 5 cm/s = 10 000 cm³/s = 600 litros/minuto.
5. Calcular la potencia del motor de accionamiento : P = (Q × presión) ÷ eficiencia. A 600 L/min y 250 bar con 85% de eficiencia: P ≈ (600/60 × 10⁻³ m³/s × 25.000.000 Pa) ÷ 0,85 ≈ 294 kW.
6. Dimensionar el depósito — una regla general común es de 3 a 5 veces el flujo de la bomba por minuto. Para una bomba de 600 L/min, el depósito sería de 1.800 a 3.000 litros.
7. Evaluar las necesidades de rechazo de calor. y especificar un enfriador capaz de manejar entre el 25% y el 35% de la energía de entrada como calor en funcionamiento continuo.

Este enfoque estructurado garantiza que la unidad de potencia hidráulica proporcione exactamente la fuerza que necesita la aplicación (ni más ni menos) al nivel de eficiencia y confiabilidad que exige el entorno operativo. Las HPU de gran tamaño desperdician energía y capital; Las unidades de tamaño insuficiente se calientan, hacen funcionar las válvulas de alivio constantemente y fallan prematuramente.

Medición y monitoreo de fuerza en sistemas hidráulicos

Debido a que la presión es directamente proporcional a la fuerza en un circuito hidráulico, el sistema de monitoreo de presión proporciona datos de fuerza en tiempo real a bajo costo. Un transductor de presión montado cerca del puerto de la tapa del cilindro lee la presión que actúa sobre el área de paso total; multiplicar por esa área da la fuerza aplicada actual. Los modernos paneles de control HPU integran esta medición continuamente , mostrando la fuerza en unidades de ingeniería y activando alarmas o paradas si se exceden los límites de fuerza.

Para aplicaciones que requieren una mayor precisión de la fuerza (pruebas de carga, máquinas de prueba de materiales, plataformas de pruebas estructurales), las celdas de carga dedicadas en serie con el vástago del cilindro proporcionan una medición directa de la fuerza independiente de las pérdidas por fricción en los sellos del cilindro o los cojinetes guía. Luego, la HPU recibe retroalimentación de circuito cerrado y ajusta la salida de presión para mantener la fuerza ordenada dentro de ±0,5% o mejor, dependiendo de la tecnología de la válvula y el ajuste del controlador.

Los sistemas de monitoreo de condición en HPU industriales también rastrean la fuerza indirectamente a través de firmas de vibración, tendencias de temperatura y cálculos de eficiencia. Una bomba que produce 250 bar pero consume un 20% más de energía que su línea base sugiere un desgaste interno que está reduciendo la eficiencia volumétrica, lo que significa que cada vez más flujo se desvía internamente en lugar de realizar trabajo. Detectar esta tendencia a tiempo evita la degradación exponencial que conduce a cierres no planificados.

Consideraciones de seguridad en aplicaciones hidráulicas de alta fuerza

La misma multiplicación de fuerzas que hace que el sistema hidráulico sea útil también lo hace peligroso cuando la fuerza se libera sin control. Una falla en una manguera en un sistema de 350 bares libera energía almacenada a una velocidad que puede inyectar líquido a través de la piel a distancias superiores a 15 cm, causando lesiones que parecen menores externamente pero que requieren una intervención quirúrgica inmediata para prevenir la gangrena y la amputación por contaminación del tejido profundo.

Más allá de los riesgos de inyección, la liberación de fuerza incontrolada de un cilindro que soporta una carga pesada crea riesgos mecánicos catastróficos. Cada unidad de energía hidráulica que preste servicio a una aplicación de retención de carga debe incorporar:

• Válvulas de contrapeso o válvulas de retención operadas por piloto montadas lo más cerca posible físicamente de los puertos del cilindro.
• Bloqueos de carga mecánicos o soportes estructurales para sujeción sostenida sin energía hidráulica
• Válvulas de alivio de presión en ambos lados de cada cilindro para absorber la expansión térmica o cargas de choque.
• Circuitos de descarga de presión de emergencia que ventilan la presión de manera segura y controlada durante condiciones de parada de emergencia.
• Conjuntos de mangueras con un factor de seguridad de al menos 4:1 sobre la presión de trabajo, con índices de rotura superiores a 1400 bar en sistemas de 350 bar

La seguridad de la fuerza en la hidráulica es un requisito de diseño, no una opción de modernización. Los sistemas diseñados a partir de los primeros principios de la transmisión de fuerza controlada (con la unidad de potencia hidráulica como fuente regulada y válvulas, actuadores y líneas adecuadamente especificados como vía controlada) funcionan de forma segura durante décadas. Los sistemas que tratan la seguridad como algo secundario al costo inicial fallan rutinariamente de manera que dañan a los operadores y destruyen el equipo.
