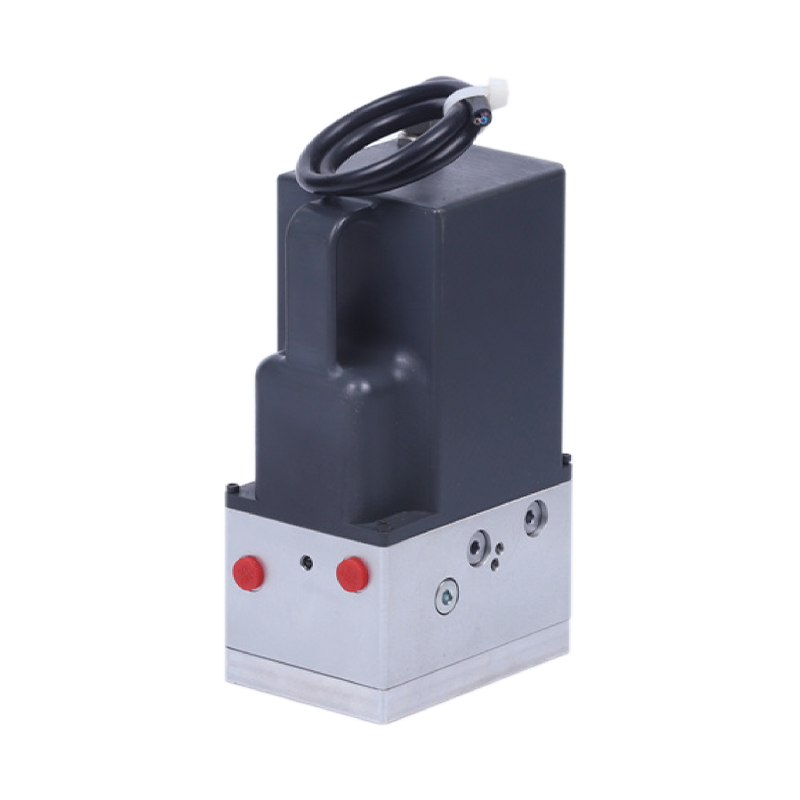

Unidad de potencia de CC de simple efecto
Cat:Unidad de potencia hidráulica serie DC
Esta unidad de potencia de CC de simple efecto está diseñada para plataformas elevadoras hidráulicas móviles. Proporciona una solución de energía h...
See DetailsFUNDAMENTOS DE LA UNIDAD DE POTENCIA HIDRÁULICA
un El motor HPU convierte la entrada eléctrica o mecánica en la fuerza de rotación que impulsa la bomba dentro de un Unidad de potencia hidráulica , generando el flujo y la presión necesarios para mover cilindros, rotar actuadores o hacer funcionar herramientas hidráulicas. Sin el motor, el resto de la unidad de potencia hidráulica es sólo un tanque, un colector y tuberías. El motor es el único componente que convierte la energía eléctrica almacenada en trabajo mecánico utilizable, y su tamaño, velocidad y eficiencia determinan casi todos los números de rendimiento posteriores del sistema, desde el tiempo del ciclo hasta el nivel de ruido y el costo de electricidad por hora de operación.
La mayoría de las unidades de energía hidráulica industriales utilizan un motor de inducción de CA trifásico acoplado directamente a una bomba de engranajes, paletas o pistones a través de un acoplamiento flexible o una campana. El eje del motor hace girar el eje de la bomba a una velocidad fija o variable, y esa rotación desplaza el fluido hidráulico fuera del depósito hacia el circuito de trabajo. En aplicaciones móviles o fuera de la red, la misma función la desempeña un motor de CC que funciona con un banco de baterías, un motor hidráulico impulsado por un motor diésel a través de una toma de fuerza o, en casos seleccionados, un motor neumático donde la electricidad no está disponible o su uso es inseguro, como en ciertos entornos mineros o marinos.
REFERENCIA RÁPIDA
Un motor de 10 caballos de fuerza que hace funcionar una bomba con un desplazamiento de 2,5 pulgadas cúbicas a 1800 RPM produce aproximadamente 32,5 galones por minuto del flujo de fluido. Esta relación única entre caballos de fuerza, desplazamiento y RPM es el punto de partida para casi todas las decisiones de selección de motores HPU.
Antes de comparar tipos de motores o realizar cálculos de tamaño, es útil comprender exactamente qué partes de un motor HPU son importantes para el rendimiento y qué partes solo son importantes para la instalación. Un motor HPU no es un motor eléctrico genérico atornillado a un tanque hidráulico; se selecciona y configura en torno a un conjunto de interfaces mecánicas y eléctricas que son específicas de la transmisión de potencia hidráulica.
El eje de salida del motor lleva una ranura o ranura que debe coincidir exactamente con el acoplamiento de entrada de la bomba. Una discrepancia aquí es la causa más común de retrasos en la instalación en nuevas versiones de HPU.
Los motores con estructura NEMA e IEC utilizan soportes de brida C o brida D estandarizados para que el motor se atornille directamente a una campana sin soportes personalizados, manteniendo una alineación constante en toda la construcción.
La clase de aislamiento, generalmente B, F o H, determina cuánto calor toleran los devanados antes de degradarse. La clase F es el estándar de facto para la mayoría de las tareas de HPU industriales en la actualidad.
Los gabinetes TEFC (totalmente cerrados y refrigerados por ventilador) y TENV (totalmente cerrados y no ventilados) protegen los devanados de la neblina de aceite, el polvo y los aerosoles de lavado comunes alrededor de los equipos hidráulicos.
La selección del tipo de motor correcto para una unidad de energía hidráulica depende del ciclo de trabajo, el suministro de energía disponible, las condiciones ambientales y la frecuencia con la que la unidad arranca y se detiene durante un turno. A continuación se muestra una comparación de las cuatro categorías de motores que más comúnmente se combinan con bombas hidráulicas en equipos industriales y móviles, seguida de una mirada más cercana a dónde cada una ocupa su lugar.
| Tipo de motor | Rango de potencia típico | Caso de uso común | Limitación clave |
|---|---|---|---|
| Inducción CA Trifásica | 1 a 500 CV | HPU industriales estacionarias | Requiere suministro trifásico |
| CA monofásica | 0,5 a 10 CV | Prensas y elevadores para pequeños talleres | Menor par de arranque |
| Motor CC | 0,5 a 20 CV | Unidades móviles alimentadas por baterías | Vida útil continua limitada |
| Impulsado por motor (PTO) | 10 a 1000 CV | Todoterreno, agrícola, marino | No depende de la red eléctrica, pero necesita logística de combustible. |
Los motores trifásicos dominan las unidades de potencia hidráulica industriales estacionarias porque ofrecen un alto par de arranque, funcionan de manera eficiente a velocidad constante y tienen décadas de confiabilidad comprobada en entornos de fábrica. Un motor trifásico de bastidor NEMA típico en esta función funciona a 1800 o 3600 RPM, siendo 1800 RPM mucho más común para la longevidad de la bomba, ya que una velocidad más baja del eje reduce el desgaste de los sellos y cojinetes del eje de la bomba.
Los motores monofásicos llenan el vacío en talleres e instalaciones más pequeños donde nunca se instaló energía trifásica. Funcionan bien para prensas, elevadores y bancos de pruebas pequeños de trabajo liviano con aproximadamente 10 caballos de fuerza, pero su par de arranque más bajo significa que tienen problemas con cargas de alta inercia o aplicaciones que necesitan comenzar bajo presión total.

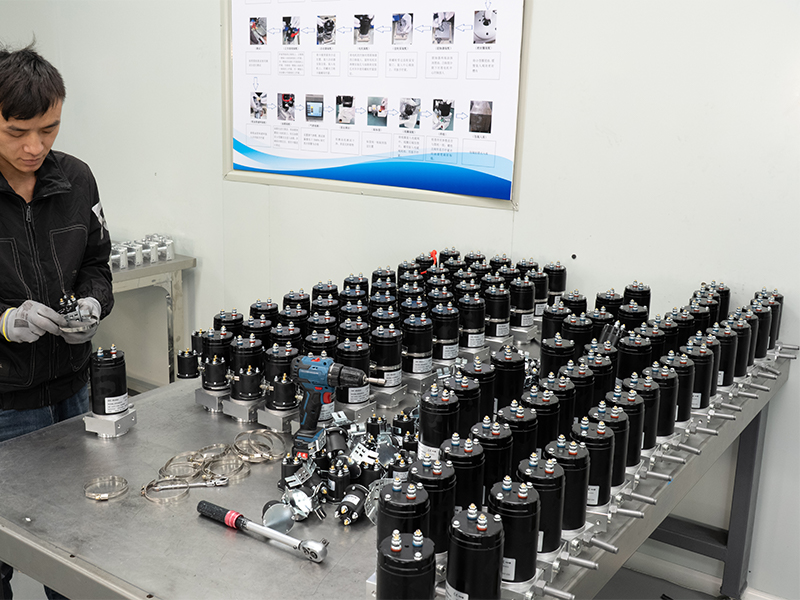

Los motores de CC son la opción estándar para las unidades de energía hidráulica alimentadas por baterías que se utilizan en elevadores de tijera, plataformas móviles y camiones de trabajo eléctricos. Los voltajes comunes son 12 V, 24 V y 48 V, y los sistemas de voltaje más alto generalmente entregan más energía con menos consumo de corriente y, por lo tanto, menos calor en el cableado.
Cuando una unidad de energía hidráulica necesita funcionar lejos de cualquier red eléctrica, se hace cargo de ella una disposición de PTO impulsada por motor. Estas configuraciones son comunes en equipos agrícolas, plataformas de perforación y maquinaria de cubierta marina, donde ya existen motores diésel o de gasolina para otros fines y la bomba hidráulica simplemente aprovecha la potencia disponible del eje.
Subdimensionar un motor HPU es uno de los errores más comunes y costosos en el diseño de sistemas hidráulicos. Un motor que no puede entregar suficiente torque en el arranque activará la protección contra sobrecarga repetidamente, se sobrecalentará y fallará mucho antes de su vida útil nominal. El sobredimensionamiento, por otro lado, desperdicia energía y aumenta el costo inicial sin agregar ningún rendimiento utilizable, y también puede hacer que el motor funcione de manera menos eficiente con carga parcial.
FÓRMULA DE TAMAÑO DEL NÚCLEO
HP = (GPM × PSI) / 1714
Donde GPM es el caudal requerido y PSI es la presión máxima del sistema. Esta fórmula supone una eficiencia de la bomba de aproximadamente 85 a 90 por ciento, lo cual es típico para bombas de paletas y engranajes nuevas que funcionan a temperatura normal.

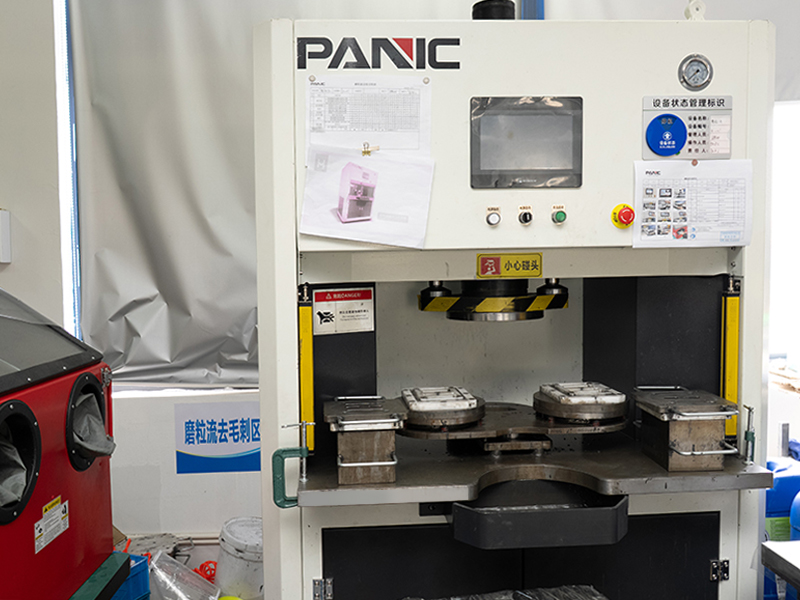

Considere una unidad de energía hidráulica que necesita entregar 15 galones por minuto a 2000 PSI para operar una prensa hidráulica. Aplicando la fórmula: 15 multiplicado por 2000 es igual a 30.000, dividido por 1714 es igual 17,5 caballos de fuerza . En la práctica, la mayoría de los diseñadores redondean el tamaño del motor al siguiente estándar, que sería un motor de 20 HP, para tener en cuenta las pérdidas de eficiencia de la bomba y dejar margen para picos de presión durante el ciclo de trabajo.
El ciclo de trabajo describe qué fracción de una hora de funcionamiento pasa el motor a plena carga. Una prensa que realiza un ciclo de 8 segundos y descansa durante 22 segundos tiene un ciclo de trabajo cercano al 27 por ciento, lo que permite un motor más pequeño que una aplicación de trabajo continuo como una abrazadera de moldeo por inyección de plástico que mantiene la presión durante minutos a la vez. Las placas de identificación del motor enumeran la clasificación de servicio como S1 para servicio continuo o S3 para servicio intermitente, y hacer coincidir esta clasificación con el perfil de aplicación real evita tanto el sobrecalentamiento molesto como el sobredimensionamiento innecesario.
Un motor de velocidad fija que hace funcionar una bomba hidráulica a máxima velocidad de forma continua, incluso cuando el sistema solo necesita un flujo parcial, desperdicia una cantidad sustancial de energía en forma de calor a través de la válvula de alivio. Emparejar el motor HPU con un variador de frecuencia permite que la velocidad del motor rastree la demanda real del sistema en lugar de funcionar a una RPM constante las 24 horas del día.
| Condición de funcionamiento | Motor de velocidad fija | Motor controlado por VFD |
|---|---|---|
| Inactivo/en espera | Se mantiene el consumo total de energía | Velocidad reducida a casi cero |
| Carga parcial | Exceso de flujo vertido a través de la válvula de alivio | Flujo adaptado directamente a la demanda |
| Irrupción de inicio | Alto pico de corriente en cada inicio | La rampa suave reduce el pico de corriente |
| Nivel de ruido | Ruido constante a toda velocidad | Caídas con velocidad reducida |
Los datos de campo recopilados en múltiples instalaciones de prensas industriales y moldeo por inyección han demostrado Ahorro de energía entre 30 y 60 por ciento. después de actualizar los motores HPU de velocidad fija con variadores de frecuencia, dependiendo de cuánto del ciclo de trabajo se gasta con carga parcial versus carga completa. Las aplicaciones con largos períodos de inactividad o permanencia, como las estaciones de sujeción de moldeo por inyección de plástico, tienden a obtener las mayores ganancias, mientras que las aplicaciones que funcionan casi a plena carga obtienen continuamente ahorros menores pero aún significativos.
Las operaciones de prensado y sujeción, los bancos de pruebas con requisitos de flujo variable y cualquier HPU que pase un tiempo considerable inactivo entre ciclos son los candidatos más sólidos para una modernización de VFD. Las aplicaciones de servicio continuo que funcionan a un caudal constante las 24 horas del día obtienen menos beneficios, ya que el motor ya está funcionando cerca de su punto más eficiente la mayor parte del tiempo.
La conexión entre el eje del motor y el eje de la bomba es una fuente frecuente de falla prematura que no tiene nada que ver con la clasificación eléctrica del motor. La desalineación entre el motor y el eje de la bomba introduce una carga radial en los cojinetes que no fueron diseñados para soportarla, lo que acorta la vida útil del sello y del cojinete en ambos componentes, incluso cuando el motor en sí funciona exactamente como se especifica.
Los estándares de montaje SAE, como las bridas SAE A, B, C y D, existen específicamente para que se puedan combinar motores y bombas de diferentes fabricantes sin mecanizado personalizado. Confirmar el tamaño de la brida SAE y la dimensión del eje con chaveta o estriado antes de la compra evita un desajuste que de otro modo requeriría un adaptador personalizado, lo que agrega costo y un punto adicional de posible desalineación al tren motriz.
Un motor HPU con buen mantenimiento en un entorno industrial limpio puede funcionar de manera confiable durante 15 a 20 años, mientras que uno descuidado en un entorno sucio o sobrecalentado puede fallar en 2 a 3 años. La diferencia casi siempre se reduce a un puñado de hábitos de mantenimiento recurrentes en lugar de a una única intervención dramática.
Los cojinetes del motor deben inspeccionarse para detectar ruidos, vibraciones o calor inusuales a intervalos regulares, y los intervalos de engrase siguen la placa de identificación del fabricante o el manual de mantenimiento en lugar de un programa genérico. El exceso de grasa es tan dañino como la falta de grasa, ya que puede provocar el sobrecalentamiento de los rodamientos y la explosión del sello.
La temperatura del devanado del motor es uno de los primeros indicadores más claros de problemas antes de que ocurra una falla. Una temperatura sostenida del devanado de 10 grados Celsius por encima de la clase de temperatura nominal del motor reduce aproximadamente a la mitad la vida útil esperada del aislamiento.
Un desequilibrio de voltaje entre las tres fases de más del 1 por ciento puede aumentar el calentamiento del motor de manera desproporcionada, y un desequilibrio sostenido por encima del 5 por ciento es un precursor común de fallas prematuras del devanado en motores HPU industriales.
Las aletas de refrigeración, las rejillas de ventilación y el área alrededor del motor deben permanecer libres de residuos de aceite hidráulico, finos metálicos y polvo, ya que la acumulación de contaminación restringe el flujo de aire y es una de las principales causas de sobrecalentamiento lento y difícil de diagnosticar.
Lista de verificación de mantenimiento trimestral
La mayoría de los problemas de motores HPU reportados se remontan a una de tres causas fundamentales: problemas de suministro eléctrico, problemas de acoplamiento mecánico o contrapresión del sistema hidráulico que se confunde con una falla del motor. Separarlos antes de tiempo evita reemplazar un motor en perfecto estado cuando el problema real está en otra parte del circuito.
| Síntoma | Causa probable | Primer cheque |
|---|---|---|
| El motor zumba pero no gira. | Pérdida monofásica o bomba atascada | Verifique los voltajes trifásicos. |
| Viajes frecuentes por sobrecarga | Motor de tamaño insuficiente o presión alta del sistema | Verifique el ajuste de la válvula de alivio con respecto a la clasificación del motor. |
| Vibración excesiva | Desalineación del acoplamiento o cojinetes desgastados | Inspeccione primero la alineación del acoplamiento |
| Sobrecalentamiento durante el servicio normal | Ventilación bloqueada o bajo voltaje. | Limpiar las rejillas de ventilación y medir el voltaje de suministro. |
| Movimiento lento o débil del cilindro. | Bomba desgastada en lugar de problema con el motor | Mida la salida de flujo real en comparación con los GPM nominales |
Una simple verificación del amperaje ayuda mucho a separar un verdadero problema del motor de un problema del sistema hidráulico. Si el motor consume corriente normal pero el sistema tiene un rendimiento deficiente, el problema casi siempre está aguas abajo en la bomba, las válvulas o los actuadores. Si el motor consume una corriente excesiva en relación con la clasificación de la placa de identificación, la carga en el motor mismo, ya sea de la bomba o de un problema mecánico de unión, es el culpable más probable.
El tamaño del motor depende del caudal requerido y la presión máxima del sistema, calculada usando la fórmula HP es igual a GPM por PSI dividido por 1714. Una prensa que necesita 15 GPM a 2000 PSI requiere aproximadamente 17,5 HP, generalmente redondeado a un bastidor de motor de 20 HP para dejar margen para picos de presión.
Sí, los motores monofásicos pueden impulsar unidades de potencia hidráulica más pequeñas de hasta aproximadamente 10 HP, pero generalmente tienen un par de arranque más bajo que los motores trifásicos de la misma clasificación, lo cual es importante para aplicaciones con carga de arranque alta, como prensas que arrancan bajo presión.
Un motor HPU con el tamaño y el mantenimiento adecuados en un entorno limpio suele durar entre 15 y 20 años de servicio, mientras que los motores expuestos al calor, el polvo, el desequilibrio de voltaje o la desalineación crónica suelen fallar en un plazo de 2 a 3 años.
Las causas más comunes son las rejillas de ventilación bloqueadas que restringen el flujo de aire, el voltaje de suministro está por debajo del valor nominal de la placa de identificación o la bomba exige más torque del que el motor está clasificado para entregar continuamente debido a configuraciones de válvula de alivio sobredimensionadas.
Sí, los resultados de campo en instalaciones industriales muestran ahorros de energía de entre el 30 y el 60 por ciento después de agregar el control del variador de frecuencia, observándose las mayores ganancias en aplicaciones que tienen largos períodos de inactividad o carga parcial entre ciclos de trabajo.
La potencia del motor describe cuánta potencia de rotación puede entregar el motor, mientras que el desplazamiento de la bomba describe cuánto volumen de fluido mueve la bomba por revolución. Juntos a unas RPM determinadas, estos dos valores determinan el caudal real y la capacidad de presión del sistema.
El aislamiento Clase F es la opción estándar para la mayoría de los motores HPU industriales en la actualidad, ya que ofrece una mayor tolerancia a la temperatura que los diseños más antiguos de Clase B y, al mismo tiempo, sigue estando ampliamente disponible en todas las marcas de motores y tamaños de estructura.
La alineación debe verificarse durante la instalación, volver a verificarse después de las primeras 100 horas de funcionamiento a medida que se asientan los accesorios de montaje y luego inspeccionarse durante el mantenimiento trimestral de rutina, o antes si la vibración o el ruido aumentan notablemente.
