Refrigeración líquida explicada
Qué es la refrigeración CDU y por qué es importante ahora
Enfriamiento de CDU: la práctica de utilizar un Unidad de distribución de refrigerante para regular la temperatura, la presión y el flujo de refrigerante líquido dentro de un centro de datos, ha pasado de una opción de nicho a la arquitectura predeterminada para cualquier instalación que maneje IA o cargas de trabajo informáticas de alto rendimiento. La respuesta es sencilla: la refrigeración por aire alcanza un máximo de aproximadamente 8 kW por rack, mientras que los racks modernos de entrenamiento de IA que ejecutan clústeres de GPU de próxima generación superan habitualmente los 130 kW por rack, y algunas implementaciones con refrigeración líquida funcionan por encima de los 250 kW por rack (Aulank Pump, 2026). Una CDU cierra la brecha entre el calor generado por el hardware de TI y el sistema de agua de la instalación que, en última instancia, rechaza ese calor al mundo exterior.
En esencia, una CDU crea un circuito secundario aislado, separado del agua enfriada de la instalación, y hace circular el refrigerante a través de placas frías montadas directamente en las CPU y GPU. El calor absorbido por el refrigerante pasa a través de un intercambiador de calor de placas interno de regreso al circuito de la instalación. La CDU también se encarga de la gestión del punto de rocío, la filtración, el equilibrio del flujo y la detección de fugas. Sin una CDU del tamaño correcto y puesta en funcionamiento, un bastidor refrigerado por líquido no puede funcionar de forma segura.
1,82 mil millones de dólares Valor de mercado de CDU proyectado para 2032 (CAGR 23,5%)
250 kilovatios Carga térmica por rack en clústeres de IA de alta densidad (2026)
2,6 megavatios Capacidad máxima de las nuevas plataformas CDU de clase empresarial (DCX, 2026)
Cómo funciona la refrigeración de la CDU: el circuito hidráulico completo
Comprender la refrigeración de la CDU requiere comprender que cada instalación implica al menos dos circuitos de fluido distintos. El circuito primario, a menudo llamado Sistema de Agua de la Instalación (FWS), es abastecido por los enfriadores o torres de enfriamiento del edificio. El circuito secundario, llamado Sistema de enfriamiento tecnológico (TCS), es el circuito que realmente toca el equipo de TI. La CDU se encuentra en la interfaz.
La relación de bucle primario y secundario
Los dos circuitos están aislados hidráulicamente mediante un intercambiador de calor de placas dentro de la CDU. Este aislamiento no es negociable: el agua de las instalaciones a menudo contiene productos químicos de tratamiento, partículas o variaciones de presión que dañarían las placas frías o las interfaces de los chips. El intercambiador de calor de placas interno de la CDU permite que el calor se transfiera desde el lado del TCS al lado del FWS sin ninguna mezcla de fluidos. Según las pautas de ASHRAE citadas en varios documentos técnicos de los fabricantes de CDU, se debe mantener la temperatura del suministro de TCS. por encima del punto de rocío del centro de datos para evitar la condensación en los componentes electrónicos (normalmente entre 17 y 22 °C, según las condiciones ambientales).
La fuerza de bombeo que impulsa el refrigerante a través del circuito secundario proviene de lo que los ingenieros comúnmente llaman Unidad de potencia hidráulica de CC — un conjunto compacto que combina un motor de CC sin escobillas, un impulsor o bomba de tipo vórtice y un controlador de frecuencia variable (VFD). En los diseños modernos de CDU en bastidor, el espacio se mide en unidades de bastidor (U), y las notas de ingeniería publicadas por Panasonic describen la instalación de tres conjuntos de bombas dentro de un espacio interno de 4U (178 mm), sin dejar de suministrar 70 litros por minuto de flujo: una mejora del 75% con respecto a diseños anteriores de 40 L/min logrados mediante análisis de campo magnético y optimización de la dinámica de fluidos (Panasonic, 2025).
El enfoque de la unidad de energía hidráulica de CC dominará sobre los diseños de motores de CA en 2025-2026 por tres razones. En primer lugar, los motores CC sin escobillas eliminan el desgaste del conmutador que acorta la vida útil en entornos de centros de datos con alta humedad. En segundo lugar, el control de velocidad variable, disponible mediante PWM o señales analógicas de 0 a 10 V, permite que el controlador CDU module el flujo con precisión en respuesta a los cambios de temperatura del chip sin hacer funcionar las bombas a máxima potencia durante los períodos de baja carga. En tercer lugar, la compatibilidad del bus de 12 VCC y 48 VCC significa que el conjunto de la bomba puede consumir directamente de la distribución de energía del bastidor del servidor sin necesidad de un transformador reductor de CA independiente (Moog CoreMotion, 2025).
Los diseños de accionamiento magnético (construcción sin sello) son cada vez más obligatorios en los circuitos secundarios directos al chip porque cualquier fuga de fluido adyacente a la electrónica activa es un evento de pérdida de hardware en lugar de un problema de limpieza. La guía de selección 2026 de Aulank Pump documenta que los diseños centrífugos con sello mecánico están "cada vez más ausentes en los nuevos diseños de CDU" dadas las tasas inaceptables de falla del sello en circuitos secundarios presurizados de 4 a 6 bar.
Filtración, sensores y control inteligente
Además de la bomba y el intercambiador de calor, una CDU integra varios subsistemas. Los cartuchos de filtración con una clasificación de entre 0,2 y 50 micrones eliminan las partículas que, de otro modo, rayarían los microcanales de la placa fría o bloquearían los orificios del colector. Los sensores de presión, temperatura y presión diferencial en ambos lados del intercambiador de calor alimentan un PLC o un controlador integrado. Este controlador ejecuta algoritmos de circuito cerrado que establecen la velocidad de la bomba, modulan las válvulas de control y activan las alarmas si se detecta una desviación o fuga del punto de rocío. Las plataformas empresariales como la línea DCX ECDU admiten interfaces OPC UA, MQTT, BACnet IP y SNMP, lo que permite que la CDU se integre directamente con sistemas de gestión de edificios (BMS) o plataformas de gestión de infraestructura de centros de datos (DCIM) (DCX, 2026).
Tipos de configuraciones de refrigeración de CDU
La refrigeración de CDU no es un producto único; abarca una amplia gama de factores de forma adaptados a la densidad del rack, el espacio disponible y la infraestructura de agua de las instalaciones existentes. Las tres configuraciones dominantes en 2025-2026 son las CDU en rack, las CDU en fila y los patines de CDU centralizados.
■
CDU en bastidor
Se instala directamente dentro del bastidor del servidor, normalmente en un chasis de 4U a 8U en la parte inferior o trasera. Ideal para enfriamiento localizado de un solo rack. Los conjuntos de bombas de Panasonic son una opción de componente líder para este formato. La capacidad suele ser de 30 a 200 kW por unidad. Más adecuado para inquilinos de colocación que no pueden modificar la infraestructura de instalaciones compartidas.
■
CDU en fila
Ubicado al final de o entre filas de racks, sirve a múltiples racks a través de una red de distribución múltiple. Este es el formato utilizado por la mayoría de las plataformas CDU empresariales, incluida Eaton ROL2300 (hasta 2,3 MW) y la serie DCX ECDU (600 kW a 2,6 MW). Los grupos de bombas redundantes (N 1 o 2N) son estándar. Adecuado para salas de datos de hiperescala y grandes empresas.
■
Patín CDU centralizado
Un gran patín hidráulico preensamblado instalado en una sala de máquinas o corredor técnico, que sirve a toda una sala de datos o zona de enfriamiento. Los patines centralizados de Supreme Integrated Tecnología, por ejemplo, utilizan grupos duales de bomba y motor de 125 HP con VFD de Danfoss e intercambiadores de calor especialmente diseñados. La capacidad puede alcanzar entre 5 y 8 MW cuando se combina con unidades de distribución de instalaciones (FDU, por sus siglas en inglés) a nivel de instalación. Óptimo para construcciones totalmente nuevas a hiperescala.
Comparación de los tipos de configuración de refrigeración de CDU por parámetros clave de implementación | Configuración | Capacidad típica | Mejor aplicación | Tipo de bomba común | Modelo de redundancia |
| CDU en bastidor | 30-200 kilovatios | Colocación de un solo bastidor | CC sin escobillas, accionamiento magnético | Grupos de bomba N 1 |
| CDU en fila | 200kW – 2,6MW | Multirack, empresarial, HPC | Centrífugo/controlado por VFD | 2×50% o N 1 |
| Patín centralizado | 2,5 megavatios – 8 megavatios | Hiperescala, salas de datos enteras | Centrífuga de alta HP, Danfoss VFD | 2N o rutas primarias duales |

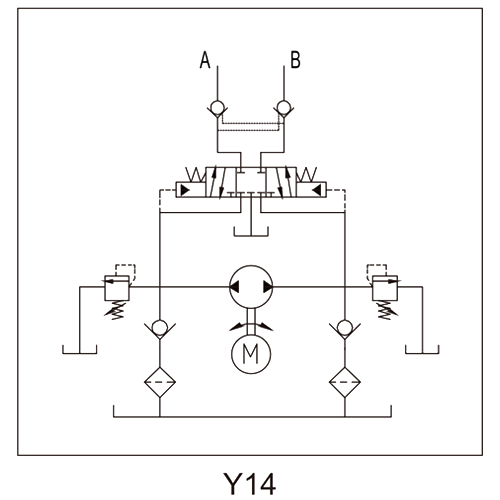

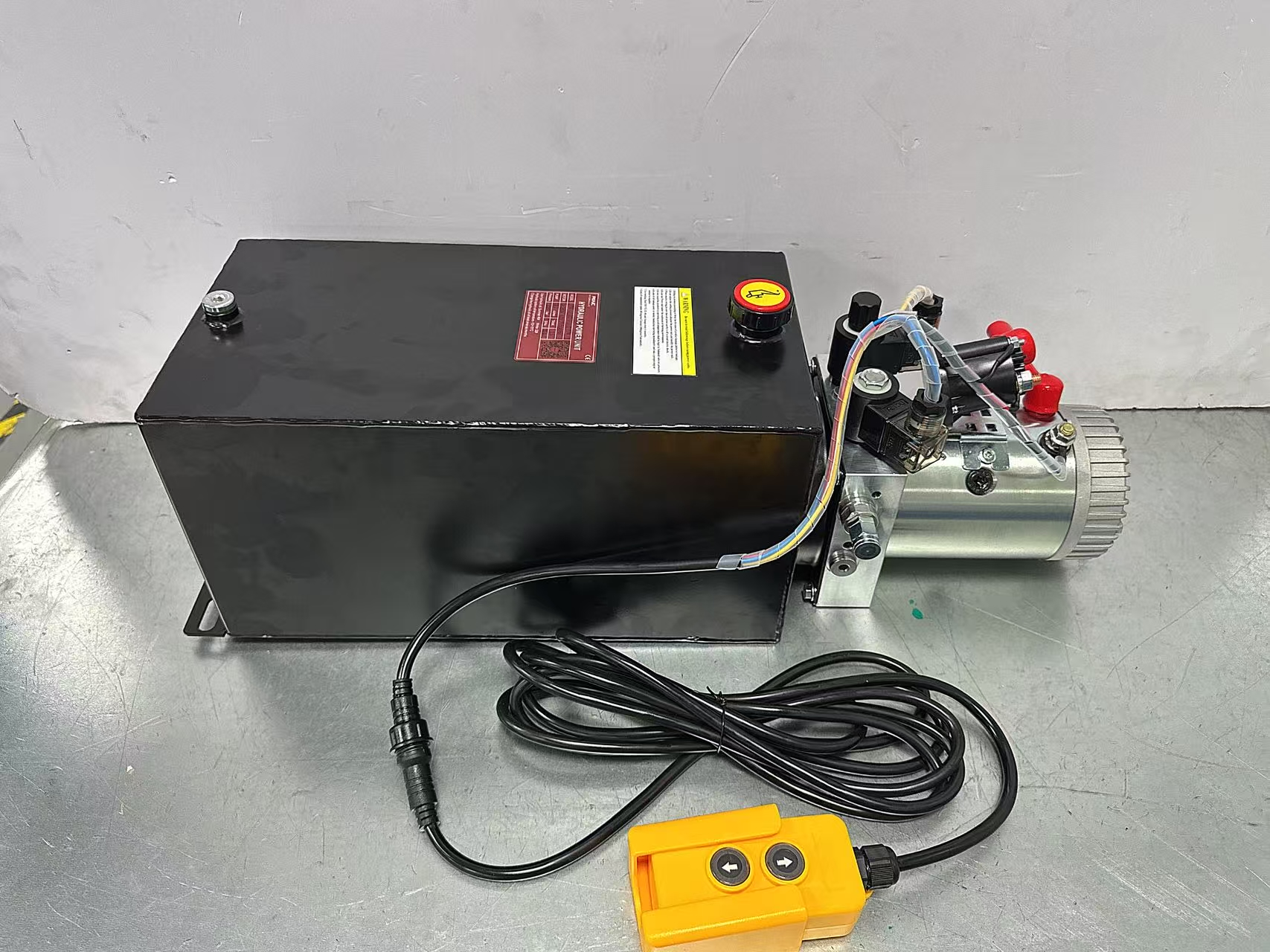

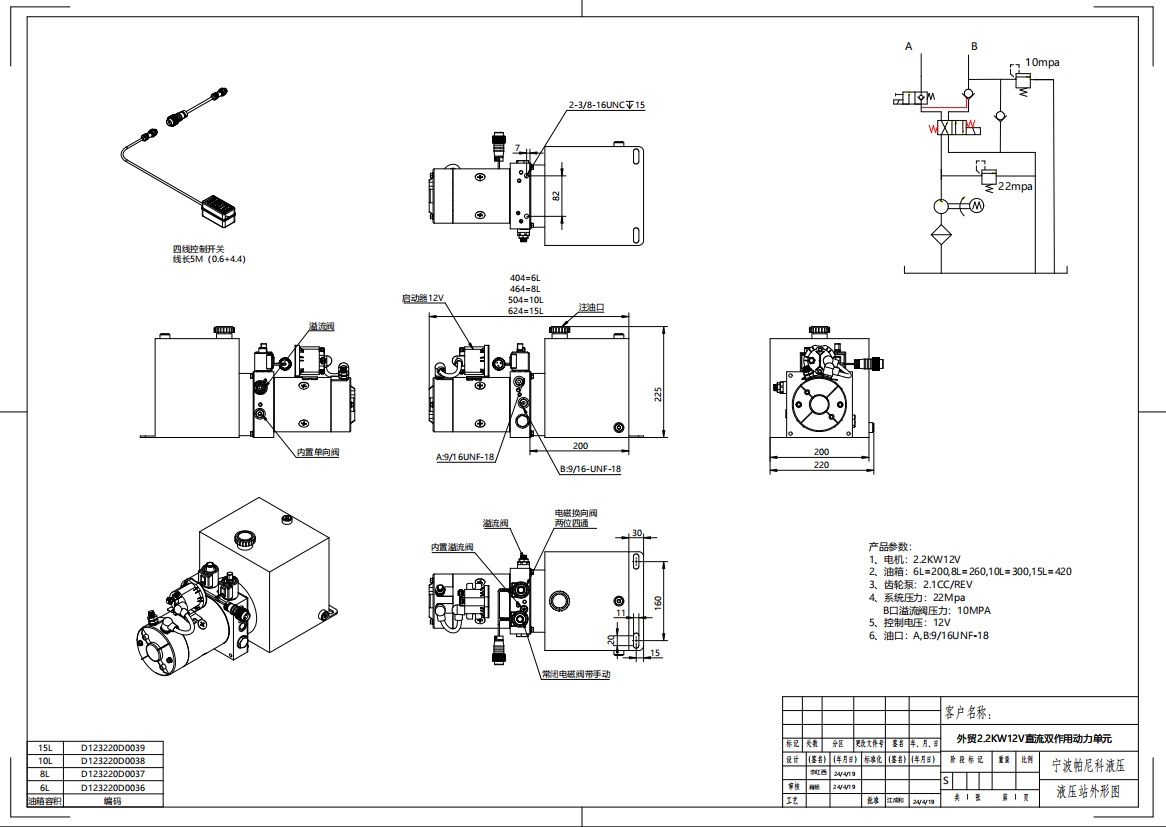

Selección de unidad de potencia hidráulica de CC para sistemas de refrigeración CDU
Seleccionar la unidad de potencia hidráulica de CC adecuada para una aplicación de enfriamiento de CDU implica equilibrar cinco parámetros interrelacionados: caudal, presión de cabeza, eficiencia del motor, límites de ruido y compatibilidad del refrigerante. Hacer mal cualquiera de estos puede comprometer el tiempo de actividad del sistema o acelerar el desgaste de los componentes.
01
Requisitos de caudal
El caudal en los circuitos secundarios de la CDU está determinado por la carga térmica y el aumento de temperatura permitido en las placas frías. Un punto de diseño común es un diferencial de temperatura de 10 a 12 K (deltaT) en el lado secundario. Para un bastidor de 200 kW a 10 K deltaT que utiliza agua (calor específico ~4,18 kJ/kg·K), el flujo requerido es aproximadamente 4,8 L/s o 288 L/min. Los conjuntos de unidades de potencia hidráulica de CC en bastidor de Panasonic alcanzan los 70 l/min por bomba; tres unidades en paralelo dan 210 L/min para un solo bastidor, lo cual es adecuado para bastidores de hasta aproximadamente 150 kW con un deltaT de 10 K.
02
Placas frías de presión de cabeza y microcanales
Las modernas placas frías de GPU de microcanal introducen importantes caídas de presión (a menudo de 0,5 a 1,5 bar por placa fría) y un colector de bastidor completo que distribuye el flujo a 8 a 16 placas frías puede exigir de 3 a 5 bar de altura disponible de la unidad de potencia hidráulica de CC. El sistema hidráulico de la bomba Vortex (turbina regenerativa) ofrece inherentemente una altura alta con un flujo moderado, por lo que se ha convertido en la opción principal para aplicaciones de circuito secundario de CDU. Los niveles de pulsación deben permanecer por debajo del 2% de pico a pico para evitar vibraciones inducidas por el flujo en estructuras de cobre de placa fría.
03
Eficiencia del motor y control de velocidad variable
Un motor de CC sin escobillas de alta eficiencia que acciona un impulsor de acoplamiento magnético puede alcanzar eficiencias de motor del 85 al 92 % en todo el rango de velocidades de funcionamiento. La integración del VFD reduce el consumo de energía de la bomba entre un 30% y un 50% durante los períodos de carga parcial en comparación con el funcionamiento a velocidad fija. La plataforma CoreMotion de Moog admite el funcionamiento de 12 V CC, 48 V CC y 230/240 V CA desde el mismo cuerpo físico de la bomba, una ventaja en las instalaciones que realizan la transición a la distribución de energía en rack de 48 V, que se está convirtiendo en estándar en entornos de hiperescala.
04
Ruido y vibración
Las CDU en fila y en bastidor se instalan en salas de datos donde las emisiones acústicas afectan las condiciones de trabajo de los técnicos. Las unidades de potencia hidráulica de CC de accionamiento magnético con construcción sin sellos son significativamente más silenciosas que las alternativas de bomba de engranajes o de paletas porque no hay contacto metal con metal en la ruta del fluido. Varios fabricantes de CDU (incluido TOPSFLO) citan niveles de ruido inferiores a 45 dB(A) en el flujo nominal, lo que permite su implementación en entornos de uso mixto o adyacentes a oficinas donde las unidades de refrigeración por aire basadas en CRAC serían inaceptables.
05
Compatibilidad con refrigerante
La mayoría de los circuitos secundarios de CDU utilizan agua desionizada o una mezcla de propilenglicol y agua (normalmente PG25: 25 % de propilenglicol por volumen) para protección contra la congelación. Las piezas húmedas deben ser de acero inoxidable 316L o selladas con EPDM/PTFE para resistir la corrosión. Algunos secundarios de enfriamiento por inmersión utilizan hidrocarburos sintéticos o fluidos fluorados con viscosidades en el rango de 5 a 15 cP a temperatura de funcionamiento; estos requieren un sistema hidráulico de bomba diseñado para fluidos de menor densidad y menor tensión superficial, y la clasificación del gabinete del motor de la unidad de potencia hidráulica de CC debe coincidir con la categoría de inflamabilidad del fluido, si corresponde.
Crecimiento del mercado de refrigeración CDU y datos de la industria
Las cifras detrás de la adopción de la refrigeración CDU reflejan un cambio estructural en la forma en que se construyen y alimentan los centros de datos. Según Intel Market Research (2025), el mercado mundial de CDU de alta potencia estaba valorado en 414 millones de dólares en 2024 y se prevé que alcance los 1.824 millones de dólares en 2032, lo que representa una tasa de crecimiento anual compuesta del 23,5%. El segmento de hiperescala capturó el 77 % de la cuota de mercado en 2025, lo que confirma que los mayores proveedores de nube son la fuerza principal detrás de la demanda de CDU.
La densidad del rack impulsa la adopción
El vínculo entre la densidad de potencia del rack y la necesidad de CDU es directo. Los datos del Informe sobre el estado del centro de datos de 2024 de la Asociación para la Gestión de Operaciones Informáticas (AFCOM) muestran que la densidad promedio de rack aumentó de 6,1 kW por rack en 2017 a 12,0 kW por rack en 2024. El informe de Omdia para 2024 proyecta densidades promedio que alcanzarán los 20 kW por rack para 2030. Sin embargo, los grupos de capacitación en IA ya están mucho más allá de esa curva: la industria de Aulank Pump en 2026 guíe los bastidores de documentos que superan los 130 kW para implementaciones de NVIDIA Blackwell GB200/GB300, y algunas configuraciones superan los 250 kW por bastidor. A estos niveles, la refrigeración por aire no sólo es ineficiente: es físicamente insuficiente.
El 55% de los profesionales de centros de datos que anticipan un crecimiento continuo de la densidad (encuesta Uptime Institute 2024, 721 encuestados) no están especulando; Están documentando una tendencia que ya es visible en las hojas de ruta de los chips. Los aceleradores de próxima generación de NVIDIA han publicado cifras de TDP que superan los 700 W por chip, y las bandejas completas de 8 GPU funcionan por encima de 6 kW en un chasis que ocupa 6U de espacio en rack: más de 1 kW por unidad de rack antes de que se agreguen pérdidas de almacenamiento, redes o fuentes de alimentación redundantes.
Fuente: AFCOM Estado del centro de datos 2024; Guía de selección de CDU Aulank Pump 2026
Eficiencia de enfriamiento de CDU: impacto de PUE y horas de enfriamiento gratuito
Una de las razones más convincentes para implementar la refrigeración de la CDU junto con una unidad de potencia hidráulica de CC bien elegida es la mejora mensurable en la eficacia del uso de energía (PUE). PUE es la relación entre la potencia total de las instalaciones y la potencia de los equipos de TI; un PUE de 1,0 es perfecto, mientras que una instalación típica refrigerada por aire funciona entre 1,4 y 1,8. Las instalaciones refrigeradas por líquido con instalaciones de CDU optimizadas alcanzan periódicamente valores PUE de 1,1 a 1,2, según datos publicados por los principales proveedores de CDU, incluidos Vertiv y nVent.
Enfriamiento por agua tibia y enfriamiento gratuito extendido
Los intercambiadores de calor de placas de clase AT3 utilizados en las principales plataformas CDU (incluida la serie ECDU de DCX) permiten temperaturas de aproximación significativamente más estrictas que los diseños convencionales, lo que permite que el agua de suministro de la instalación esté tan caliente como 45 °C y al mismo tiempo elimine el calor de los circuitos secundarios que funcionan a 35-40 °C. Esto es importante porque amplía el número de horas al año durante las cuales un El enfriador seco o la torre de enfriamiento pueden rechazar el calor sin hacer funcionar un enfriador. — las llamadas horas de enfriamiento gratuito. En un clima templado, un sistema CDU con clasificación de 45°C puede funcionar sin enfriadores durante 6000 a 8000 horas por año, en comparación con aproximadamente 2000 horas para un sistema de agua enfriada convencional que requiere un suministro de agua a 7°C (documentación DCX ECDU, 2026).
Integración de recuperación de calor
Algunas plataformas de refrigeración CDU van un paso más allá al integrar un tercer intercambiador de calor o bomba de calor para elevar la temperatura del calor recuperado para su uso en calefacción urbana o sistemas HVAC de edificios. La documentación CDU de WKM-Michel describe sistemas capaces de producir temperaturas de salida adecuadas para redes de calefacción de baja temperatura, con tecnología de bomba de calor opcional para aumentar aún más el nivel de temperatura. Esto transforma el centro de datos de una fuente pura de calor a un proveedor parcial de energía, una trayectoria alineada con las directivas de sostenibilidad de la UE que exigen que los centros de datos que superen ciertos umbrales de energía informen y reduzcan progresivamente la descarga de calor residual.
Filtración de flujo lateral y longevidad del fluido
Un factor de eficiencia secundario que a menudo se subestima durante la selección de la CDU es la limpieza del refrigerante. Las partículas de más de 10 micrones pueden rayar las superficies de las placas frías de microcanales, lo que aumenta la resistencia térmica con el tiempo. Las plataformas CDU con filtración de inyección lateral continua, como se utilizan en los diseños de patines centralizados de Supreme Integrated Technology, mantienen bajos los recuentos de partículas sin necesidad de apagar el sistema para cambiar el filtro. La reducción resultante en la degradación de la resistencia térmica extiende el intervalo entre los reemplazos de la placa fría y mantiene los coeficientes de transferencia de calor diseñados durante todo el ciclo de vida del servidor.
Consideraciones sobre la instalación y puesta en servicio de refrigeración de la CDU
Incluso un sistema CDU bien especificado tendrá un rendimiento inferior si la instalación y la puesta en marcha no siguen la secuencia correcta. Los errores más comunes observados en implementaciones de campo involucran arrastre de aire en el circuito secundario, puntos de ajuste incorrectos del punto de rocío y puesta en servicio inadecuada de los parámetros VFD de la unidad de energía hidráulica de CC.
Lavado y purga de aire
El circuito secundario debe lavarse con el refrigerante especificado (normalmente agua desionizada con una resistividad medida superior a 0,5 MΩ·cm) antes de conectar cualquier placa fría. Las bolsas de aire en los microcanales de placa fría crean puntos calientes y pueden causar ebullición local incluso cuando el refrigerante a granel está muy por debajo de la temperatura de saturación. Se deben instalar puntos de purga de aire automáticos en todos los puntos altos del colector y el puerto de ventilación de la CDU debe funcionar en ciclos durante el llenado. Las plataformas CDU preinstaladas, como el modelo DCX ECDU Entry, incluyen cabezales de suministro/retorno integrados con puntos de purga de aire integrados que pueden reducir la mano de obra de tuberías en el sitio hasta en un 60 % en comparación con las construcciones componente por componente.
Puesta en marcha del punto de ajuste del punto de rocío
El algoritmo de gestión del punto de rocío del controlador CDU toma lecturas de temperatura y humedad relativa de los sensores dentro de la sala de datos y calcula la temperatura mínima del suministro de refrigerante. Si la sala de datos funciona a 24 °C y 45 % de humedad relativa, el punto de rocío es de aproximadamente 11,5 °C y la CDU debe mantener el suministro secundario por encima de al menos 13 °C con un margen de seguridad adecuado. Los errores en la ubicación del sensor (por ejemplo, colocar el sensor de humedad cerca de un flujo de aire de baldosas perforadas en lugar de en la corriente de aire de retorno) provocan alarmas persistentes o, peor aún, eventos de condensación no detectados.
Unidad de potencia hidráulica de CC Sintonización VFD
El variador de frecuencia que controla la unidad de potencia hidráulica de CC de la CDU debe ajustarse a la curva hidráulica real del circuito secundario instalado. Los ajustes de velocidad excesiva causan una presión excesiva en las entradas de la placa fría, lo que corre el riesgo de extruir el sello o dañar el conector. Los ajustes de baja velocidad reducen el flujo y permiten que la temperatura de los chips aumente durante las cargas de trabajo máximas. La mayoría de los protocolos de puesta en servicio de CDU implican registrar la velocidad de la bomba, la presión diferencial y las temperaturas de entrada/salida en múltiples puntos de operación y verificar que la transferencia de calor calculada coincida con el punto de diseño térmico del servidor dentro de ±5%.
Pruebas de redundancia
Antes de declarar operativo un sistema de refrigeración de una CDU, cada conjunto de bombas redundantes debe funcionar de forma aislada. Para configuraciones N 1, la bomba primaria se apaga mientras se verifica que la unidad de reserva arranca dentro del tiempo de cambio automático (generalmente menos de 3 segundos) y que la temperatura de suministro de la placa fría no excede el punto de ajuste de disparo durante la transición. Para configuraciones 2N, ambos trenes funcionan simultáneamente para verificar la distribución equilibrada del flujo a través del colector, luego cada tren se aísla por turno.
Enfriamiento de CDU versus enfoques alternativos de enfriamiento líquido
La refrigeración directa al chip basada en CDU es la forma de refrigeración líquida más utilizada en los centros de datos, pero existe junto con los intercambiadores de calor de puerta trasera (RDHx), la inmersión monofásica y la inmersión bifásica. Cada uno tiene una función diferente y los requisitos de la unidad de energía hidráulica de CC difieren significativamente según el enfoque.
Comparación de tecnologías de refrigeración líquida para aplicaciones de centros de datos (2025-2026) | Technology | Tasa de captura de calor | Se requiere modificación del servidor | Función de la unidad hidráulica de CC | Potencia máxima admitida en rack |
| CDU directo al chip | 60–80 % del calor de la rejilla | Se requieren placas frías en CPU/GPU | Controlador de bucle secundario primario | 250 kilovatios |
| Intercambiador de calor de puerta trasera (RDHx) | 40–60 % del calor de la rejilla | Sin modificación del servidor | Circulación de agua de las instalaciones | ~60 kW (limitación del lado aire) |
| Inmersión monofásica | Hasta el 98 % del calor de la rejilla | Tableros desnudos en tanque dieléctrico. | Bomba de circulación dieléctrica | 300 kilovatios |
| Inmersión en dos fases | Hasta el 98 % del calor de la rejilla | Tablas desnudas en líquido hirviendo. | Bomba de reposición/condensado de baja resistencia | 500 kilovatios |
La razón por la que la refrigeración directa al chip de la CDU domina las implementaciones actuales a pesar de capturar solo entre el 60% y el 80% del calor del rack (el calor residual que sale por convección de componentes no refrigerados por líquido, como DIMM, almacenamiento y fuentes de alimentación, se maneja mediante aire suplementario) es la combinación de compatibilidad del servidor y familiaridad operativa. A diferencia de los sistemas de inmersión, los racks refrigerados por CDU conservan el chasis de servidor estándar, los procedimientos de mantenimiento estándar y la cobertura de garantía estándar de los OEM de servidores, un factor importante para los compradores empresariales con grandes bases instaladas.
Mantenimiento de sistemas de refrigeración CDU y unidades de energía hidráulica de CC
Un sistema de enfriamiento de CDU bien diseñado que ejecuta una unidad de energía hidráulica de CC del tamaño adecuado puede funcionar durante años con una intervención mínima, pero un programa de mantenimiento preventivo estructurado es esencial para evitar tiempos de inactividad no planificados.
- Controles de resistividad del refrigerante (mensualmente): El agua desionizada recoge lentamente la contaminación iónica de las paredes de las tuberías y de los materiales de las placas frías. La resistividad que cae por debajo de 0,1 MΩ·cm indica que es necesario reemplazar el cartucho de resina de lecho mixto. El uso de refrigerante de baja resistividad acelera la corrosión galvánica en canales de placa fría de aluminio.
- Inspección del cartucho de filtro (trimestralmente): Los filtros de flujo lateral con una clasificación de 0,2 a 10 micrones acumulan partículas a una velocidad proporcional a la velocidad del circuito y al área de la superficie de la tubería. La mayoría de las plataformas CDU incluyen un indicador de presión diferencial en la carcasa del filtro; un aumento por encima del umbral del fabricante (normalmente entre 0,3 y 0,5 bar) genera una recomendación de cambio. Las plataformas con carcasas de filtro dobles permiten un cambio sin interrumpir el flujo del circuito secundario.
- Análisis de vibraciones de cojinetes de bomba (semestral): Incluso las unidades de potencia hidráulica de CC con accionamiento magnético sin sello tienen cojinetes en el eje del impulsor que se desgastan con el tiempo. El análisis de vibraciones utilizando un acelerómetro colocado en la carcasa de la bomba puede detectar el desgaste de los rodamientos entre 3 y 6 meses antes de la falla: tiempo suficiente para programar un reemplazo planificado sin una parada de emergencia. La plataforma de control ECDU de DCX registra continuamente las tendencias de vibración y corriente del motor y muestra alertas de mantenimiento predictivo a través de su interfaz BMS.
- Evaluación de incrustaciones en el intercambiador de calor (anual): La superficie del lado primario (agua de la instalación) del intercambiador de calor de placas es la ubicación más probable para los depósitos de incrustaciones, particularmente en regiones donde el agua de la instalación tiene una dureza o contenido biológico elevado. Las pruebas anuales de rendimiento térmico, que comparan la tasa de transferencia de calor real en condiciones de flujo y temperatura medidas con la curva de diseño, detectan incrustaciones antes de que degraden las temperaturas de suministro del circuito secundario.
- Inspección visual de la placa fría (al actualizar el servidor): Cuando se reemplazan o actualizan los servidores, las placas frías deben inspeccionarse visualmente para detectar picaduras de corrosión, rayas o extrusión de juntas tóricas en los accesorios de desconexión rápida. La documentación de la CDU de Eaton señala que las desconexiones rápidas de acoplamiento ciego con accesorios giratorios de 360 grados minimizan la fuerza aplicada durante la conexión y desconexión, lo que reduce el daño a las juntas tóricas, pero la inspección sigue siendo necesaria.
El futuro de la refrigeración de CDU: tendencias que darán forma a la próxima generación
Varias tendencias tecnológicas convergentes darán forma a la evolución de los sistemas de refrigeración de las CDU y sus unidades de potencia hidráulica de CC hasta finales de la década de 2020. Comprender estas instrucciones ayuda a los planificadores de centros de datos a tomar decisiones de compra que seguirán siendo compatibles con las generaciones futuras de infraestructura.
Arquitectura de alimentación de 48 VCC
A medida que las instalaciones a gran escala adoptan una distribución en rack de 48 V CC para reducir las pérdidas de cobre, los conjuntos de bombas CDU se están rediseñando para que funcionen de forma nativa a 48 V. Esto elimina la unidad de fuente de alimentación de CA de la arquitectura eléctrica de la CDU, lo que reduce las pérdidas de conversión y simplifica el mantenimiento. La documentación CoreMotion de Moog ya incluye 48 V CC como voltaje de funcionamiento admitido.
Control de flujo impulsado por IA
Las plataformas de control CDU de próxima generación están integrando algoritmos de aprendizaje automático que predicen la demanda de refrigeración en función del tipo de carga de trabajo, distinguiendo, por ejemplo, entre entrenamiento de IA intensivo en multiplicación matricial (potencia máxima sostenida) y servicio de inferencia (carga altamente variable y con ráfagas pesadas). El ajuste predictivo del flujo reduce la energía de la bomba entre un 20% y un 40% en comparación con los bucles de control reactivos proporcionales-integrales, según los primeros datos de campo de implementaciones a hiperescala.
Infraestructura estandarizada de conexión rápida
El Open Compute Project (OCP) y consorcios industriales equivalentes están impulsando la estandarización de los puntos de conexión de múltiples CDU, permitiendo que placas frías de múltiples proveedores se conecten a una sola CDU sin accesorios personalizados. El Eaton ROL4000, inspirado en las especificaciones de quinta generación del Proyecto OCP Deschutes, demuestra cómo los perfiles de conexión estándar pueden servir cargas de enfriamiento de 2 MW a una temperatura aproximada de 3°C, algo que solo se puede lograr con intercambiadores de calor de clase AT3 y una salida de unidad de potencia hidráulica de CC controlada con precisión.
Recuperación de calor integrada como estándar
La presión regulatoria, particularmente en Europa, está acelerando la integración de disposiciones de recuperación de calor en las especificaciones básicas de la CDU. La línea actual de CDU de WKM-Michel incluye un puerto de intercambiador de calor opcional de fábrica para la extracción de calor residual, con una estrategia de control que garantiza que el rendimiento de refrigeración tenga absoluta prioridad hidráulica sobre el rendimiento de recuperación de calor. La capacidad de alimentar redes de calefacción locales a partir del calor rechazado del centro de datos está pasando de ser una opción premium a una característica estándar en las versiones de plataforma 2025-2026.
Preguntas frecuentes sobre la refrigeración de la CDU
¿Cuál es la diferencia entre una unidad CDU y una CRAC?
Una unidad de aire acondicionado para sala de computadoras (CRAC) utiliza refrigerante o agua fría para enfriar el aire recirculado dentro de la sala de datos. Una CDU es un sistema de intercambiador de calor de líquido a líquido que distribuye refrigerante directamente al hardware de TI a través de placas frías o colectores. Las CDU son mucho más eficientes térmicamente para aplicaciones de alta densidad, pero requieren compatibilidad con placa fría del lado del servidor. Las unidades CRAC funcionan con servidores estándar no modificados y siguen siendo relevantes como refrigeración complementaria para instalaciones de CDU que capturan entre el 60% y el 80% del calor del rack en forma líquida, dejando algo de calor residual para la eliminación del aire.
¿En qué se diferencia una unidad de potencia hidráulica de CC de una bomba de CA estándar en aplicaciones CDU?
Una unidad de potencia hidráulica de CC utiliza un motor de CC sin escobillas con conmutación electrónica, que ofrece control de velocidad variable, mayor eficiencia con carga parcial, menores emisiones acústicas y compatibilidad con buses de distribución de energía de CC (12 V o 48 V). Una bomba de CA estándar funciona a velocidad fija (o con un VFD externo separado), requiere fuente de alimentación de CA y tiene mayores pérdidas sin carga. Para aplicaciones CDU en rack donde el espacio y la energía están muy limitados y las cargas de trabajo variables exigen un flujo adaptable, las unidades de potencia hidráulica de CC son ahora la opción predeterminada entre los principales fabricantes, incluidos Panasonic, Moog y TOPSFLO.
¿Qué refrigerante se debe utilizar en un circuito secundario de CDU?
La opción más común es agua desionizada con una resistividad mantenida por encima de 0,5 MΩ·cm. Para instalaciones donde la temperatura ambiente puede caer por debajo de los 10 °C (refrigeración al aire libre, ubicaciones en los bordes), se utiliza una mezcla de propilenglicol y agua al 25-30 % de glicol por volumen (PG25 o PG30) para protección contra el congelamiento. El propilenglicol reduce ligeramente la capacidad calorífica específica y aumenta la viscosidad, lo que aumenta la energía de bombeo requerida para una carga térmica determinada, un factor que debe tenerse en cuenta en el tamaño de la unidad de energía hidráulica de CC. Se deben utilizar paquetes de inhibidores específicamente formulados para la compatibilidad con placas frías de aluminio y cobre, y el pH del sistema debe mantenerse entre 7,0 y 8,5.
¿Se puede adaptar la refrigeración de la CDU a un centro de datos existente refrigerado por aire?
Sí, pero la complejidad práctica depende de si el agua de la instalación ya está disponible en el espacio en blanco. Si los elevadores de agua enfriada terminan en la sala de máquinas pero no en el piso de la sala de datos, las CDU en fila conectadas mediante conjuntos de mangueras flexibles ofrecen el camino menos disruptivo. Las unidades CRAC pueden permanecer operativas para eliminar el calor residual mientras la cobertura de la CDU se amplía estante por estante. Las plataformas compactas de CDU en fila están diseñadas específicamente teniendo en cuenta este caso de uso industrial: la DCX HYDRO CDU 12, por ejemplo, se describe como adecuada para "cualquier entorno de sala de datos con ubicación en fila o en pasillo técnico". La mano de obra de tuberías es la variable de costo dominante; Las plataformas CDU preinstaladas que incluyen cabezales de suministro/retorno y puntos de purga de aire pueden reducir significativamente el tiempo de instalación.
¿Qué nivel de redundancia es apropiado para los sistemas de refrigeración de CDU?
El nivel de redundancia adecuado refleja los requisitos más amplios del nivel del centro de datos. Las implementaciones equivalentes a Nivel III (99,982 % de tiempo de actividad) suelen utilizar redundancia de bomba N 1 dentro de cada CDU, combinada con válvulas de aislamiento del colector que permiten desconectar una CDU sin interrumpir el flujo a los racks adyacentes. Las implementaciones equivalentes a Nivel IV utilizan arquitectura 2N: dos trenes CDU independientes, cada uno de los cuales está dimensionado para manejar el 100 % de la carga térmica del rack, con conmutación automática en caso de falla o mantenimiento de la bomba. Para entornos de entrenamiento de IA a hiperescala donde incluso una breve limitación térmica degrada el tiempo de finalización del trabajo en miles de GPU, la arquitectura 2N es estándar a pesar del costo de capital adicional.
¿Cómo afecta el enfriamiento de la CDU al PUE en comparación con el enfriamiento por aire?
Un sistema de enfriamiento de CDU bien puesto en funcionamiento que funcione con intercambiadores de calor compatibles con agua tibia y una unidad de energía hidráulica de CC óptimamente ajustada generalmente reduce el PUE de la instalación del rango de 1,4 a 1,8 típico de las instalaciones heredadas enfriadas por aire a 1,1 a 1,2. La mejora proviene de tres fuentes: la eliminación de los controladores de aire de las salas de computadoras que consumen mucha energía, la extensión de las horas de enfriamiento gratuito (operación sin enfriamiento) habilitada por temperaturas de suministro de agua más altas permitidas y la reducción de la potencia de los ventiladores de los equipos de TI, ya que las CPU y GPU enfriadas por líquido ya no requieren el mismo flujo de aire para expulsar el calor. Algunos operadores de hiperescala informan valores de PUE cercanos a 1,05 para nuevas instalaciones refrigeradas por líquido en climas templados.
¿Cuál es la vida útil típica de un sistema de refrigeración CDU?
Los intercambiadores de calor de placas y las tuberías múltiples en los sistemas CDU están diseñados para una vida útil de 15 a 20 años en condiciones de funcionamiento normales, suponiendo que se mantenga la química del refrigerante y que la presión del sistema permanezca dentro de los límites de diseño. Los componentes que con mayor probabilidad requerirán un reemplazo más temprano son los conjuntos de bombas (generalmente con una vida útil de los cojinetes de 5 a 8 años para las unidades de energía hidráulica de CC con accionamiento magnético, ampliable con mantenimiento predictivo) y sellos elastoméricos en accesorios de desconexión rápida (de 2 a 5 años dependiendo de la frecuencia de conexión). Los módulos electrónicos de control y sensores generalmente tienen una garantía de 3 a 5 años y es posible que sea necesario reemplazarlos en un ciclo de 7 a 10 años a medida que finaliza el soporte de firmware para generaciones de plataformas más antiguas.
¿Qué caudal necesita una CDU para un rack de servidores AI de 100 kW?
Para un bastidor de 100 kW con un diferencial de temperatura de 10 K en el lado secundario que utiliza agua como refrigerante, el flujo másico requerido es de aproximadamente 2,4 kg/s o 144 L/min. Agregar un margen de seguridad del 15 % para las pérdidas de distribución de flujo en el colector eleva la especificación de la unidad de potencia hidráulica de CC a aproximadamente 165 L/min en la salida de la CDU. Con una altura de diseño de 3 bar (que tiene en cuenta las caídas de presión de la placa fría y del colector), esto corresponde a un requisito de potencia hidráulica de la bomba de aproximadamente 820 W. Con una eficiencia de la unidad de potencia hidráulica de CC del 65 al 75 %, la entrada eléctrica al conjunto de la bomba es de aproximadamente 1,1 a 1,3 kW, menos del 1,3 % de la carga de TI del bastidor, lo que confirma que la sobrecarga de bombeo de la refrigeración líquida es insignificante en comparación con su beneficio térmico.
