Los principios científicos de la hidráulica: cómo funciona realmente la energramoía fluida
La hidráulica es la rama de la física y la ingeniería que estudia el comportamiento mecánico de los líquidos bajo presión. En esencia, la ciencia se basa en tres principios fundamentales: Ley de pagascal , el ecuación de continuidad , y principio de Bernoulli . Estas tres leyes gobiernan todo, desde un simple gato hidráulico hasta un complejo sistema industrial. Unidad de potencia hidráulica conducir maquinaria pesada de fabricación. Comprenderlos no es un ejercicio académico: determina directamente cómo se diseñan, dimensionan y mantienen los sistemas en aplicaciones del mundo real.
Los sistemas hidráulicos pueden transmitir enormes fuerzas a largas distancias con muy poca pérdida de energía. Una presión de sólo 3000 psi (207 bares) aplicado a través de un pistón con una cara de 10 pulgadas cuadradas ofrece una fuerza de empuje de 30,000 lbf, suficiente para doblar acero estructural o levantar el eje de un camión cargado. Ese tipo de influencia sólo es posible porque los líquidos, a diferencia de los gases, son casi incompresibles y la física subyacente permite multiplicar, redirigir y controlar con precisión la fuerza de maneras que los vínculos mecánicos no pueden igualar.
Ley de Pascal: la base de la transmisión de fuerzas hidráulicas
Blaise Pascal formuló su principio en el siglo XVII: La presión aplicada a un fluido estático y cerrado se transmite igualmente en todas las direcciones a través del fluido y a las paredes del recipiente. . Matemáticamente esto se expresa como:
P = f/un
donde P es la presión (Pa o psi), F es la fuerza aplicada (N o lbf), y un es el área de la sección transversal (m² o in²). La implicación práctica es profunda: si empujas un pistón pequeño y lo conectas a través de un fluido a un pistón más grande, la fuerza se amplifica en proporción a la relación de las áreas.
El ejemplo de la multiplicación de fuerzas
Imagine un cilindro pequeño con un pistón de 1 pulgada² que genera 500 lbf. Eso entrega 500 psi de presión del sistema. Conecte esos mismos 500 psi a un cilindro con un pistón de 20 in² y la fuerza de salida se convierte en 10.000 libras – una ventaja mecánica de 20:1 sin engranajes ni palancas involucradas. Precisamente por eso se utilizan cilindros hidráulicos para sujetar moldes de inyección, prensar estampados metálicos y extender brazos de excavadora.

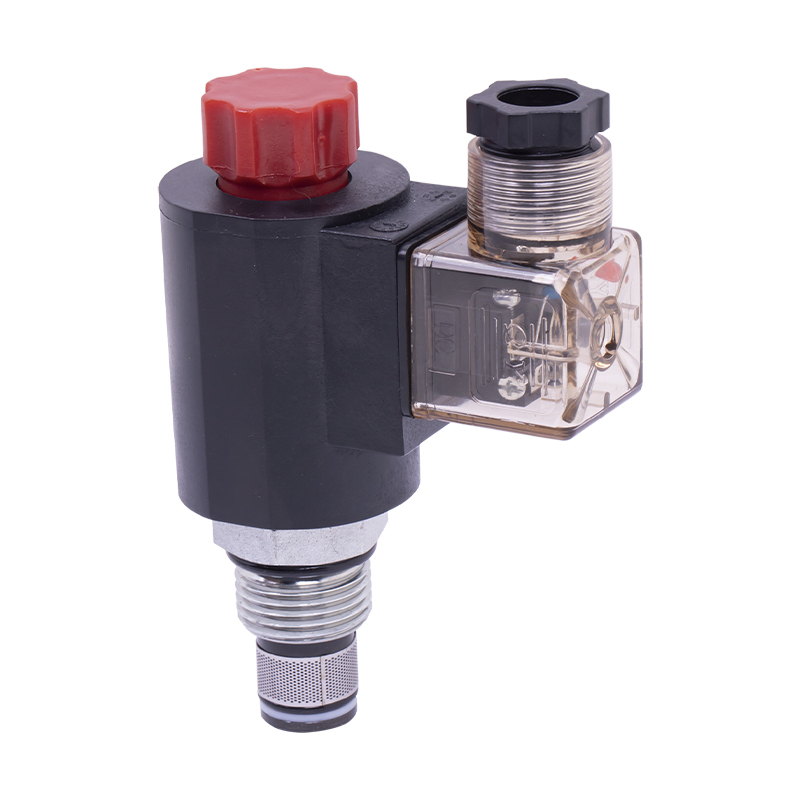

en un Unidad de potencia hidráulica , La ley de Pascal sustenta el diseño de cada actuador del circuito. La bomba genera presión; La ley de Pascal garantiza que la presión llegue a cada actuador de manera simultánea y uniforme, suponiendo que el sistema sea estático y que la columna de fluido tenga la misma altura en cada rama (aparte de los efectos de la gravedad). Las válvulas de alivio, las válvulas reductoras de presión y las válvulas de secuencia aprovechan este principio para dirigir la fuerza al actuador correcto en el momento adecuado.
Efectos de la presión hidrostática y la profundidad
La ley de Pascal también explica la presión agregada por una columna de fluido debido a la gravedad:
P = ρgh
donde ρ es la densidad del fluido (kg/m³), g es la aceleración gravitacional (9,81 m/s²), y h es la altura (m). Para un aceite hidráulico de aproximadamente 870 kg/m³, cada metro de columna vertical añade aproximadamente 0,085 bares (1,24 psi) de presión. En la mayoría de los sistemas industriales esto es insignificante, pero en aplicaciones submarinas y mineras donde los tramos verticales pueden exceder los 100 m, esta presión de cabeza se convierte en un parámetro de diseño crítico.
La ecuación de continuidad: flujo, velocidad y tamaño de tubería
Si bien la ley de Pascal gobierna la presión estática, la ecuación de continuidad gobierna el comportamiento del fluido en movimiento. Establece que, para un fluido incompresible que fluye a través de una tubería, el caudal volumétrico debe permanecer constante, lo que significa que el producto del área de la sección transversal y la velocidad del fluido es constante en cualquier punto a lo largo de la trayectoria del flujo:
q = un × v = constante
donde Q es el caudal (L/min o gpm), un es la sección transversal de la tubería (m²), y v es la velocidad del fluido (m/s). Si reduce el diámetro de la tubería, el fluido debe acelerarse para mantener el mismo caudal. Si lo aumentas, la velocidad disminuye.
Por qué es importante el tamaño de las tuberías en los sistemas hidráulicos
La mayoría de los ingenieros hidráulicos apuntan a velocidades de fluido en el rango de 2–4 m/s para líneas de presión y 1–2 m/s para líneas de retorno . Las velocidades más altas aumentan la turbulencia (medida por el número de Reynolds), lo que provoca una caída de presión, generación de calor y erosión de los asientos de las válvulas y los bordes de los puertos. Las velocidades más bajas en las líneas de retorno evitan la cavitación en la entrada de la bomba, posiblemente la condición más destructiva en cualquier circuito hidráulico.
Al especificar un Unidad de potencia hidráulica Para una aplicación determinada, la ecuación de continuidad determina la selección del diámetro de la tubería, los tamaños de los puertos del colector y las clasificaciones de los elementos filtrantes. Una bomba de 45 L/min alimentada a través de una tubería de 10 mm de diámetro produce aproximadamente 9,5 m/s — muy por encima del límite aceptable. Al aumentar el diámetro interior a 16 mm, la velocidad se reduce a aproximadamente 3,7 m/s, lo que se encuentra dentro del rango recomendado para líneas de presión.
Velocidad del actuador y ecuación de continuidad
La misma ecuación determina la velocidad del actuador. Un cilindro hidráulico con Diámetro de 63 mm. (área ≈ 31,2 cm²) que se extiende a 50 mm/s consume un flujo de:
Q = 31,2 cm² × 5 cm/s = 156 cm³/s ≈ 9,4 L/min
Sabiendo esto, el diseñador del sistema puede dimensionar adecuadamente la bomba, la válvula de control direccional y la válvula de control de flujo, todo antes de comprar cualquier hardware. La ecuación de continuidad es la columna vertebral aritmética de todo diseño de circuito hidráulico.
Principio de Bernoulli: conservación de energía en un fluido en movimiento
La ecuación de Bernoulli es la ley de conservación de energía para el flujo de fluidos. Afirma que para un fluido incompresible y sin fricción que fluye a lo largo de una línea de corriente, la energía mecánica total por unidad de volumen permanece constante:
P ½ρv² ρgh = constante
Esta ecuación nos dice que a medida que aumenta la velocidad del fluido, la presión estática debe disminuir y viceversa. Los tres términos representan energía de presión estática, energía cinética y energía potencial (gravitacional), respectivamente.
donde Bernoulli's Principle Appears in Hydraulic Circuits
El principio de Bernoulli explica directamente el comportamiento de varios componentes hidráulicos críticos:
- Orificios de control de flujo y válvulas de mariposa: uns fluid is forced through a small orifice, velocity spikes dramatically, and static pressure drops. The pressure differential across the orifice is what drives the flow rate — governed by the square-root relationship Q ∝ √ΔP.
- Válvulas de retención: El diferencial de presión creado por la velocidad del fluido es lo que levanta el asiento o la bola de su asiento, permitiendo el flujo en una dirección mientras bloquea el flujo inverso.
- Medidores de flujo Venturi: Estos instrumentos miden el flujo midiendo la caída de presión a través de una garganta maquinada con precisión. La diferencia de presión se correlaciona directamente con la velocidad del flujo mediante la ecuación de Bernoulli.
- Condiciones de entrada de la bomba: Si la presión estática en la entrada de la bomba cae por debajo de la presión de vapor del fluido (debido a que la velocidad es demasiado alta o la entrada está restringida), se produce cavitación: se forman burbujas de vapor y luego implosionan violentamente, erosionando las superficies metálicas a velocidades que pueden destruir una bomba en horas.
Para un bien diseñado Unidad de potencia hidráulica , el principio de Bernoulli es la razón por la que los ingenieros insisten en una línea de succión corta y de gran diámetro, curvas mínimas y un filtro del tamaño adecuado (no un filtro fino) en la entrada de la bomba. Cada restricción en el lado de succión aumenta la velocidad del fluido localmente, reduce la presión estática y acerca el sistema al umbral de cavitación.
Viscosidad del fluido: la propiedad que conecta la teoría con la realidad
Los tres principios clásicos anteriores suponen un fluido ideal, sin fricción e incompresible. El aceite hidráulico real no es ninguna de estas cosas. La viscosidad (la resistencia interna del fluido al corte) es la propiedad dominante en el mundo real que modifica la forma en que se aplican la Ley de Pascal, la continuidad y Bernoulli en los sistemas reales.
Viscosidad dinámica y viscosidad cinemática.
Dos medidas de viscosidad importan en hidráulica. Viscosidad dinámica (μ, en Pa·s o cP) mide directamente la resistencia al esfuerzo cortante. Viscosidad cinemática (ν, en mm²/s o cSt) es la viscosidad dinámica dividida por la densidad y es el valor que se cita casi universalmente en las hojas de datos de fluidos hidráulicos. La mayoría de los sistemas hidráulicos industriales funcionan con aceites en el rango ISO VG 32 a ISO VG 68, es decir, viscosidades cinemáticas de 32–68 cSt a 40°C .
Viscosidad y número de Reynolds
El número de Reynolds (Re) predice si el flujo en una tubería es laminar o turbulento:
Re = (ρ × v × D) / μ = (v × D) / ν
Por debajo de Re ≈ 2300, el flujo es laminar: suave, predecible y con baja pérdida por fricción. Por encima de Re ≈ 4000, el flujo es turbulento: caótico, mayores pérdidas por fricción, mayor generación de calor y mayor potencial de erosión y ruido. La mayoría de las líneas de presión hidráulica funcionan en régimen laminar. , razón por la cual la ley de Hagen-Poiseuille se aplica a los cálculos de caída de presión en esas líneas:
ΔP = (128 × μ × L × Q) / (π × D⁴)
Esta ecuación muestra que la caída de presión aumenta con la cuarta potencia del diámetro: reducir a la mitad el diámetro de la tubería aumenta la caída de presión en un factor de 16. Esta es la razón por la que las líneas de retorno y las líneas de drenaje de caja de tamaño insuficiente se encuentran entre las causas más comunes de falla de componentes en circuitos hidráulicos instalados en campo.
Viscosidad y temperatura
La viscosidad del aceite hidráulico cambia dramáticamente con la temperatura. Un aceite mineral típico ISO VG 46 cae desde aproximadamente 220 cSt a 0°C a 46 cSt a 40°C a aproximadamente 15 cSt a 80°C . A baja viscosidad, las fugas internas en los pistones de la bomba, los carretes de las válvulas y los conmutadores del motor aumentan significativamente, lo que reduce la eficiencia volumétrica y provoca un control de velocidad errático. A alta viscosidad (arranque en frío), el riesgo de cavitación aumenta porque el fluido espeso se resiste a fluir hacia la entrada de la bomba con la suficiente rapidez. Mantener la temperatura del aceite en el 40–60°C La ventana de funcionamiento es un requisito de diseño fundamental para cualquier unidad de energía hidráulica equipada con un intercambiador de calor y un termostato.
Cómo se combinan los principios científicos dentro de una unidad de energía hidráulica
A Unidad de potencia hidráulica (HPU) es el conjunto autónomo, que normalmente comprende un motor, una bomba, un depósito, una filtración, un intercambiador de calor y válvulas de control, que genera y acondiciona el fluido presurizado para un circuito hidráulico. Cada componente importante incorpora uno o más de los principios discutidos anteriormente.
Cómo se aplican los principios científicos a los componentes clave de la HPU | Componente HPU | Principio científico primario | Implicación del diseño |
| bomba hidráulica | Ley de pagascal Continuity | Desplazamiento (cc/rev) × velocidad (rpm) = flujo; El par determina la presión. |
| válvula de alivio | Ley de pagascal | Limita la presión máxima del sistema; el obturador se levanta cuando F = P × A (juego de resortes) |
| colador de succión | principio de Bernoulli | La malla fina genera aumento de velocidad, caída de presión y riesgo de cavitación. |
| Válvula de control de flujo | Continuidad Bernoulli | El área del orificio controla la velocidad; ΔP a través del orificio gobierna Q |
| Cilindro hidráulico | Ley de pagascal Continuity | Fuerza = P × área del orificio; velocidad = Q / área del orificio |
| Intercambiador de calor | Viscosidad / termodinámica | Mantiene el aceite en una ventana de 40 a 60 °C para preservar la viscosidad y la integridad del sello. |
| depósito | Dinámica de fluidos de continuidad | Volumen = 3 a 5 veces el flujo de la bomba (L/min) permite la liberación de aire, la disipación de calor y la sedimentación. |
Eficiencia de la bomba y pérdidas volumétricas
Una bomba hidráulica real nunca entrega el 100% de su desplazamiento teórico por revolución porque la viscosidad permite que una pequeña cantidad de fluido se escape a través de los espacios internos desde las zonas de alta presión a las de baja presión. Eficiencia volumétrica normalmente se ejecuta 90–98% para una bomba de pistones axiales en buen estado en el rango de velocidad media. A medida que aumenta la presión, aumentan las fugas y disminuye la eficiencia volumétrica. A medida que disminuye la viscosidad del aceite (caliente o de grado incorrecto), las fugas aumentan aún más. Comprender estas relaciones permite a los ingenieros predecir el flujo de salida real en cualquier punto de operación determinado y especificar un motor con reservas de energía adecuadas, generalmente 10-15 % por encima de la demanda calculada .
Energía y Potencia en Sistemas Hidráulicos
La energía hidráulica es el producto de la presión y el caudal. En unidades SI:
P (kW) = Q (L/min) × ΔP (bar) / 600
En unidades imperiales: P (hp) = Q (gpm) × ΔP (psi) / 1714. Esta relación es el primer cálculo realizado en cualquier Unidad de potencia hidráulica Ejercicio de dimensionamiento. Un sistema que requiere 80 L/min a 200 bar necesita una potencia de entrada teórica mínima de:
80 × 200 / 600 = 26,7 kilovatios
Con una eficiencia general del sistema de alrededor del 85% (bomba mecánica volumétrica × motor), el motor eléctrico debe tener una potencia nominal de al menos 31,4 kilovatios . Un motor de tamaño insuficiente provoca una sobrecarga térmica; El sobredimensionamiento desperdicia capital y aumenta el consumo de energía sin carga.
donde Energy Is Lost in a Hydraulic System
Las leyes de la termodinámica significan que todas las pérdidas de energía en un circuito hidráulico finalmente se convierten en calor. Comprender las fuentes de pérdidas permite a los diseñadores minimizarlas:
- Pérdidas de estrangulamiento: unny time flow is restricted through a valve at a pressure above what the load actually requires, the excess pressure energy converts to heat. Pressure-compensated pumps eliminate much of this by only generating as much pressure as the load demands.
- Pérdidas por fricción de línea: Gobernado por Hagen-Poiseuille para flujo laminar; aumenta con la velocidad al cuadrado en flujo turbulento. Los tramos largos con tubos de pequeño diámetro son la fuente más común de acumulación inesperada de calor.
- Fuga interna: El flujo que se desvía a través de los pistones de la bomba, los carretes de las válvulas y los conmutadores del motor se convierte directamente en calor. Este mecanismo de pérdida empeora a medida que los componentes se desgastan con el tiempo.
- Golpes y picos de presión: El cierre repentino de la válvula atrapa energía cinética en la columna de fluido, creando ondas de presión (golpe de ariete) que pueden exceder la presión nominal del sistema en un 300 % o más. Esto lo mitigan los acumuladores y las rampas de desaceleración en las válvulas proporcionales.
Un bien diseñado Unidad de potencia hidráulica aborda los cuatro mecanismos de pérdida en la etapa de diseño: a través de bombas de desplazamiento variable, conductores del tamaño adecuado, componentes de tolerancia estricta con espacios libres controlados y acumuladores de precarga en circuitos de acción rápida.
Compresibilidad de fluidos: el límite práctico del supuesto de incompresibilidad
Los ingenieros hidráulicos tratan habitualmente el aceite como incompresible y, para aplicaciones lentas o en estado estable, esta es una simplificación válida. Pero el petróleo no es perfectamente incompresible. El módulo volumétrico de un aceite hidráulico mineral típico es aproximadamente 14.000–17.000 bares (1,4–1,7 GPa) . Esto significa que a 200 bar el aceite se comprime aproximadamente 1,2–1,4% de su volumen.
En la mayoría de los sistemas esto es intrascendente. Pero en tres escenarios adquiere una importancia crítica:
- Servocontrol de alta velocidad: La compresibilidad crea un "resorte" en la columna de fluido entre la servoválvula y el actuador. Este efecto de resorte limita la frecuencia natural hidráulica y, por tanto, el ancho de banda máximo de los bucles de control de posición. Por este motivo, los cilindros grandes y largos con servoválvulas montadas muy lejos son muy difíciles de ajustar.
- Sistemas de muy alta presión: unt 700 bar (10,000 psi), oil compression approaches 4–5% by volume — significant enough that actuator stiffness drops measurably and cycle-to-cycle repeatability can degrade.
- unire arrastrado: Incluso un 1% de aire disuelto o arrastrado por volumen reduce el módulo de volumen efectivo hasta en 50% , haciendo que el sistema se sienta "esponjoso" y provocando graves errores de control de posición. La contramedida es un diseño adecuado del depósito (líneas de retorno sumergidas, deflectores y tiempo de permanencia adecuado).
Cavitación y aireación: cuando la física destruye el hardware
La cavitación y la aireación son los dos fenómenos más destructivos en hidráulica y ambos son consecuencias directas de la física de fluidos analizada anteriormente.
Cavitación
Cavitación ocurre cuando la presión estática local cae por debajo de la presión de vapor del fluido, generalmente alrededor 0,02–0,05 bar absoluto para aceites minerales a temperatura de funcionamiento. El principio de Bernoulli explica por qué: los conductos de flujo restringidos aumentan la velocidad, lo que reduce la presión estática. Cuando la presión cae por debajo de la presión de vapor, el gas disuelto y el vapor de aceite se convierten en burbujas. Cuando estas burbujas entran en una zona de alta presión, colapsan asimétricamente, produciendo picos de presión localizados superiores a 1.000 barras y temperaturas superiores 1.000°C en el punto de colapso. El resultado es una erosión por picaduras, visualmente similar a la limpieza con chorro de arena, en los cilindros de las bombas, los asientos de las válvulas y las placas de los puertos del motor.
Los signos de cavitación incluyen un ruido fuerte y crepitante de la bomba (distinto del chirrido de la aireación), pérdida rápida de eficiencia volumétrica y contaminación metálica acelerada en las muestras de aceite. La prevención es sencilla: mantenga una presión positiva adecuada en la entrada de la bomba (NPSH - Cabezal de succión positiva neta), use líneas de succión de gran diámetro, monte la bomba cerca y debajo del depósito y evite filtros finos en el lado de succión.
aireación
uneration Es el arrastre de aire o gas libre al fluido, distinto del gas disuelto. Las fuentes incluyen un nivel bajo de aceite (la succión recoge aire), fugas en los sellos del eje de la bomba (ingesta de aire bajo vacío de succión) y líneas de retorno mal diseñadas que vierten aceite por encima de la superficie del fluido, lanzando aire hacia el depósito. El aceite aireado es comprimible, esponjoso, propenso a la oxidación (el aire acelera la degradación térmica) y daña las superficies de la bomba a través de efectos microdiesel: las burbujas de aire arrastradas se autoinflaman bajo una compresión rápida, carbonizando localmente el aceite y depositando barniz en las superficies metálicas.
Tipos de bombas hidráulicas y sus principios de funcionamiento
Una bomba hidráulica convierte la energía mecánica en potencia fluida creando un flujo de aceite presurizado. Tres tipos fundamentales de bombas dominan las aplicaciones industriales y móviles, cada una de las cuales aplica los principios científicos básicos de manera diferente.
Bombas de engranajes
Las bombas de engranajes externos utilizan dos engranajes engranados que giran dentro de una carcasa de tolerancia estrecha. A medida que los dientes se sueltan en el lado de entrada, crean un volumen en expansión (baja presión) que aspira líquido. A medida que se vuelven a engranar en el lado de salida, el fluido encerrado se desplaza positivamente hacia la línea de presión. Las bombas de engranajes son de cilindrada fija, robustas y sencillas. Las presiones operativas normalmente alcanzan 200–250 barras , lo que los convierte en opciones estándar en equipos de construcción, maquinaria agrícola y circuitos de baja presión de unidades de energía hidráulica industriales.
Bombas de paletas
Las bombas de paletas utilizan palas cargadas por resorte o presión que se deslizan radialmente en ranuras dentro de un rotor excéntrico. A medida que el rotor gira, la punta de la paleta sigue el perfil del anillo de leva, creando cámaras de expansión y contracción. Proporcionan un flujo más suave con menos ruido que las bombas de engranajes y funcionan hasta 175 barras , lo que los hace populares en máquinas herramienta, moldeo por inyección y aplicaciones de dirección asistida donde el ruido es una preocupación.
Bombas de pistones axiales
Las bombas de pistones axiales utilizan múltiples pistones (normalmente 7 o 9) dispuestos en un patrón circular dentro de un bloque de cilindros giratorio. Los pistones entran y salen alternativamente a medida que el bloque gira contra un plato cíclico en ángulo. El desplazamiento se controla cambiando el ángulo del plato cíclico, lo que hace que estas bombas desplazamiento variable — capaz de entregar exactamente el flujo que el sistema demanda en un momento dado. Las presiones operativas alcanzan habitualmente 350–420 barras , y some designs are rated to 700 bar. They are the pump of choice for high-performance industrial Hydraulic Power Units, servo-controlled presses, and all major mobile hydraulic systems including excavator main circuits.
Comparación de tipos comunes de bombas hidráulicas por características operativas | Tipo de bomba | Presión máxima (bar) | Desplazamiento variable | unplicación típica | Nivel de ruido |
| Engranaje externo | 200–250 | No | Construcción, agricultura | unlto |
| veleta | 150-175 | unlgunos modelos | Máquinas herramienta, moldeo. | Bajo-medio |
| unxial Piston | 350–420 | si | HPU industriales, móviles | Medio |
| Pistón radial | Hasta 700 | si | unlto-force presses, test rigs | Bajo-medio |
unpplying Hydraulic Science to Real-World System Design
Comprender los principios es una cosa; aplicarlos sistemáticamente durante el diseño es otra. La siguiente secuencia refleja cómo los ingenieros experimentados en sistemas hidráulicos abordan una nueva aplicación:
- Defina los requisitos de carga: Fuerza (o par para motores), carrera (o rotación) y tiempo de ciclo requerido. Estos producen directamente el tamaño del actuador y el caudal requeridos mediante la continuidad y la ley de Pascal.
- Seleccione la presión de funcionamiento: Una presión más alta significa actuadores y tubos más pequeños para la misma fuerza, pero también componentes más precisos, mayores demandas de sellado y mayor sensibilidad a la contaminación. La mayoría de los sistemas industriales se asientan en el 160–250 barras rango como equilibrio.
- Dimensione la bomba y el motor: Calcule el flujo teórico a partir de la velocidad y el área del actuador. Agregue entre un 10 % y un 15 % para las pérdidas de eficiencia volumétrica. Calcule la potencia requerida usando P = Q × ΔP / 600. Agregue un margen del 15 % para la eficiencia mecánica y el par de arranque.
- Dimensionar los conductores: unpply continuity equation to keep pressure-line velocity 2–4 m/s, return-line velocity 1–2 m/s, suction-line velocity below 1 m/s. Check pressure drop using Hagen-Poiseuille for all lines longer than 1 m.
- Diseñar el depósito: Volumen mínimo = 3× flujo de bomba en L/min. Las líneas de retorno deben descargar por debajo de la superficie del fluido. Toma de succión de 50 a 75 mm por encima del fondo del tanque. Deflector entre las zonas de retorno y succión para permitir la separación del aire y la sedimentación de partículas.
- Calcular el rechazo de calor: Calcule las pérdidas totales de eficiencia (normalmente entre el 15% y el 25% de la energía de entrada se convierte en calor). Dimensione el intercambiador de calor para rechazar este calor mientras mantiene la temperatura del aceite en la ventana de 40 a 60 °C a temperatura ambiente máxima.
- Seleccionar estrategia de control de contaminación: El objetivo de limpieza ISO impulsa la clasificación del filtro. Los circuitos de servoválvulas y proporcionales normalmente requieren una limpieza de ISO 4406. 16/14/11 o mejor , que requiere una filtración absoluta de alta presión de 10 μm más una filtración de retorno de 3 μm.
Cada paso aplica directamente uno o más de los principios básicos analizados en este artículo. Ninguno de ellos requiere conjeturas: la hidráulica es una ciencia determinista y una unidad de energía hidráulica dimensionada mediante este proceso funcionará exactamente como se especifica desde el primer día, siempre que el fluido se mantenga correctamente.
Control de la contaminación: la consecuencia práctica de la ciencia de los fluidos
La contaminación por partículas es responsable de 70–80% de fallas de componentes hidráulicos según datos de los principales fabricantes de bombas y válvulas. La razón tiene su origen directamente en la física de los componentes: las holguras entre los pistones de la bomba y los orificios de los cilindros, o entre las válvulas de carrete y sus orificios, suelen ser 5 a 25 micrómetros . Las partículas más grandes que estas holguras provocan un desgaste abrasivo de tres cuerpos, lo que genera más partículas en un ciclo de degradación autoacelerado.
La contaminación de los fluidos también degrada el rendimiento de maneras menos obvias pero igualmente destructivas:
- Contaminación del agua por encima de aproximadamente 200 ppm reduce la resistencia de la película de aceite, promueve la corrosión de los componentes de acero y acelera la degradación oxidativa del aceite mismo. El agua también reduce drásticamente el módulo de volumen cuando se emulsiona, añadiendo compresibilidad a los circuitos que dependen de la rigidez para un control preciso de la posición.
- Productos de oxidación (barniz, lodo) debido al depósito de aceite sobrecalentado en los carretes de las válvulas y los pistones de la bomba, lo que provoca fricción y una respuesta errática. Un solo evento de alta temperatura (por ejemplo, hacer funcionar una bomba de engranajes contra una válvula de alivio bloqueada durante varios minutos) puede generar suficiente barniz para afectar el rendimiento de la válvula en todo el circuito.
- Grado de viscosidad incorrecto ya sea debido a una especificación de aceite incorrecta o debido a una contaminación significativa con un grado diferente, todos los comportamientos dependientes de la viscosidad descritos anteriormente: eficiencia volumétrica, caída de presión, espesor de la película del rodamiento y umbral de cavitación cambian juntos, lo que dificulta el diagnóstico.
Prácticas de mantenimiento que se derivan directamente de la ciencia
Un buen mantenimiento hidráulico no es una cuestión de opinión o hábito: se deriva lógicamente de la física. Cada tarea de mantenimiento se asigna a un mecanismo de falla específico basado en los principios anteriores:
- Muestreo y análisis periódicos de aceite: La viscosidad, el recuento de partículas (ISO 4406), el contenido de agua y los marcadores de oxidación deben controlarse a intervalos que coincidan con la dureza de la aplicación; por lo general, cada 500–1000 horas de funcionamiento para HPU industriales. Esta es la acción de mantenimiento de mayor valor disponible.
- Reemplazo del elemento filtrante bajo condición: un los filtros de alta presión equipados con indicadores de derivación o manómetros de presión diferencial se les deben reemplazar los elementos cuando se activa el indicador, no en un cronograma. Un elemento obstruido que ha abierto su derivación está suministrando fluido sin filtrar a componentes de precisión.
- Monitoreo de temperatura: El registro de temperatura continuo o periódico detecta el rendimiento degradado del intercambiador de calor, el aumento de las fugas internas (ambas aumentan la temperatura en estado estacionario) y los grados de viscosidad mal aplicados antes de que causen daños.
- depósito breather maintenance: El respiradero filtra el aire que ingresa al depósito cuando el nivel de aceite cae durante la extensión del cilindro. Un respiradero bloqueado o degradado crea succión en el espacio de cabeza del depósito, lo que reduce la presión efectiva de entrada de la bomba y mueve el sistema hacia la cavitación.
- Comprobación de aireación: El aceite espumoso en la mirilla del depósito, una apariencia lechosa (contaminación por agua) o una respuesta "esponjosa" del actuador son directamente atribuibles a la física del fluido descrita anteriormente e indican acciones correctivas específicas.
un Unidad de potencia hidráulica que se mantiene con una comprensión profunda de la ciencia subyacente funcionará de manera confiable durante 20 000 a 50 000 horas antes de una revisión importante: una vida útil que comienza a parecer mucho más corta si se descuidan el control de la contaminación y la gestión térmica.
