¿Qué es una unidad CDU? Tipos, usos y guía hidráulica DC

¿Qué es una unidad CDU?

A Unidad CDU (Unidad de accionamiento compacta) es un paquete de energía hidráulica autónomo que integra una bomba, motor, depósito, válvulas y elementos de control en un solo gabinete. Suministra fluido hidráulico presurizado según demanda a actuadores, cilindros o motores en equipos industriales, móviles y marinos. La característica definitoria es la compacidad: todos los componentes hidráulicos están preensamblados, preinstalados y listos para instalar sin necesidad de trabajos de plomería en el sitio más allá de los puertos de conexión.

Las unidades CDU están estrechamente relacionadas y, a menudo, se usan indistintamente con el término Unidad de potencia hidráulica de CC , particularmente cuando el motor de accionamiento funciona con corriente continua (12 V, 24 V o 48 V CC). Esto las convierte en la opción predeterminada para plataformas alimentadas por baterías: vehículos utilitarios, plataformas de trabajo aéreas, plataformas elevadoras, camiones volquete, maquinaria agrícola y estaciones industriales aisladas donde la energía de la red de CA no está disponible.

En términos sencillos: si necesita fuerza hidráulica sin hacer funcionar una combinación de motor y bomba separada y sin tender líneas hidráulicas externas a través del bastidor de la máquina, una unidad CDU es la solución. Una unidad típica entrega entre 0,5 L/min y 20 L/min a presiones que van desde 100 bares a 350 bares , dependiendo de la clase de aplicación.

Componentes principales dentro de una unidad CDU

Comprender qué contiene una unidad CDU ayuda a explicar por qué funciona de manera tan confiable en entornos tan variados. Cada unidad, ya sea comercializada como unidad de accionamiento compacta o como unidad de potencia hidráulica de CC, comparte la misma arquitectura fundamental.

Motor electrico

Las versiones de CC utilizan motores de imán permanente o sin escobillas de 12 V, 24 V o 48 V. Las versiones de CA utilizan motores de inducción monofásicos o trifásicos. La potencia del motor oscila entre 0,3 kW (plataforma pequeña) y 7,5 kW (cilindro industrial pesado). La eficiencia del motor determina directamente el consumo de batería en aplicaciones móviles: los diseños sin escobillas alcanzan hasta 92% de eficiencia versus 78–82% para los motores de tipo cepillo.

Bomba Hidráulica

Las bombas de engranajes dominan las configuraciones de CDU debido a su rentabilidad y tolerancia al aceite de viscosidad variable. Las bombas de pistón aparecen en unidades de alta presión superiores a 250 bar. La cilindrada suele oscilar entre 0,4 cc/rev y 4,5 cc/rev. Algunos diseños de unidades de energía hidráulica de CC utilizan bombas de engranajes birrotacionales, de modo que una sola inversión del motor extiende y retrae un cilindro sin cambiar las válvulas.

depósito

Los tanques de acero o aluminio con un tamaño de 0,5 litros a 20 litros contienen el fluido de trabajo. Los deflectores impiden la aireación; Las tapas de ventilación con filtros desecantes mantienen la humedad fuera. Los depósitos más pequeños funcionan porque las unidades CDU funcionan de forma intermitente: no funcionan continuamente como las estaciones hidráulicas centrales.

Bloque colector y válvulas

Las válvulas de control direccional, las válvulas de alivio de presión, las válvulas de retención y los cartuchos operados por solenoide están conectados a un colector mecanizado de aluminio o hierro dúctil. Esto elimina las conexiones de manguera entre componentes, lo que reduce los puntos de fuga a casi cero dentro de la unidad.

Electrónica de control

Las unidades CDU avanzadas incorporan interfaces CAN-bus, controladores de válvulas proporcionales, protección contra sobrecorriente con detección de corriente y cierres térmicos. Los diseños de unidades de potencia hidráulica de CC de nivel básico utilizan controles simples basados en relés. Ambos enfoques pueden conectarse al sistema eléctrico existente de un vehículo en unas pocas horas.

Filtración

Los filtros de línea de retorno con clasificación de 10 micrones (absolutos) mantienen el fluido lo suficientemente limpio para las válvulas de cartucho de solenoide. Los filtros de succión añaden una primera etapa gruesa. En aplicaciones móviles donde la vibración desaloja las partículas de mangueras y accesorios, una buena filtración extiende la vida útil de la bomba desde menos de 2000 horas hasta más 8.000 horas de funcionamiento .

Tipos de unidades de la CDU: cómo se clasifican

Las unidades CDU no son un solo producto: abarcan una amplia matriz de clasificación basada en el voltaje de suministro, el tipo de bomba, la orientación de montaje y la configuración de la válvula. La siguiente tabla resume las principales categorías que encuentran los compradores.

Clasificación de unidades CDU por parámetros técnicos clave
Eje de clasificación	Variantes comunes	Rango de presión típico	Aplicación primaria
Voltaje de suministro	12 V CC / 24 V CC / 48 V CC / 110–240 V CA	Hasta 250 bares	Vehículos móviles, estaciones fuera de la red.
Tipo de bomba	Engranaje/pistón/paleta	50–350 barras	General / Alta presión / Media presión
Configuración de válvula	Simple efecto / Doble efecto / Proporcional	Varía	Volquetes / Pinzas / Servocontrol
Tipo de motor	Escobilla CC / Sin escobillas CC / CA Inducción	N/A (clasificación de motores)	Sistemas alimentados por batería/red eléctrica
Orientación de montaje	Vertical / Horizontal / Sumergido	Igual que arriba	Instalaciones con limitaciones de espacio

el Unidad de potencia hidráulica de CC El segmento dentro de esta matriz es la categoría de más rápido crecimiento, impulsado por la electrificación de los vehículos comerciales. Los datos del mercado indican que la demanda de unidades de energía hidráulica de 24 V y 48 V CC creció aproximadamente 9,4% CAGR entre 2018 y 2024 , representando los sectores de plataformas elevadoras y plataformas aéreas más del 40% del volumen unitario.

Unidad de energía hidráulica de CC: la CDU lista para dispositivos móviles

Cuando los ingenieros especifican un Unidad de potencia hidráulica de CC , están seleccionando una unidad CDU optimizada para el suministro de batería de corriente continua. Varias diferencias de diseño distinguen las unidades de CC de sus homólogas de CA:

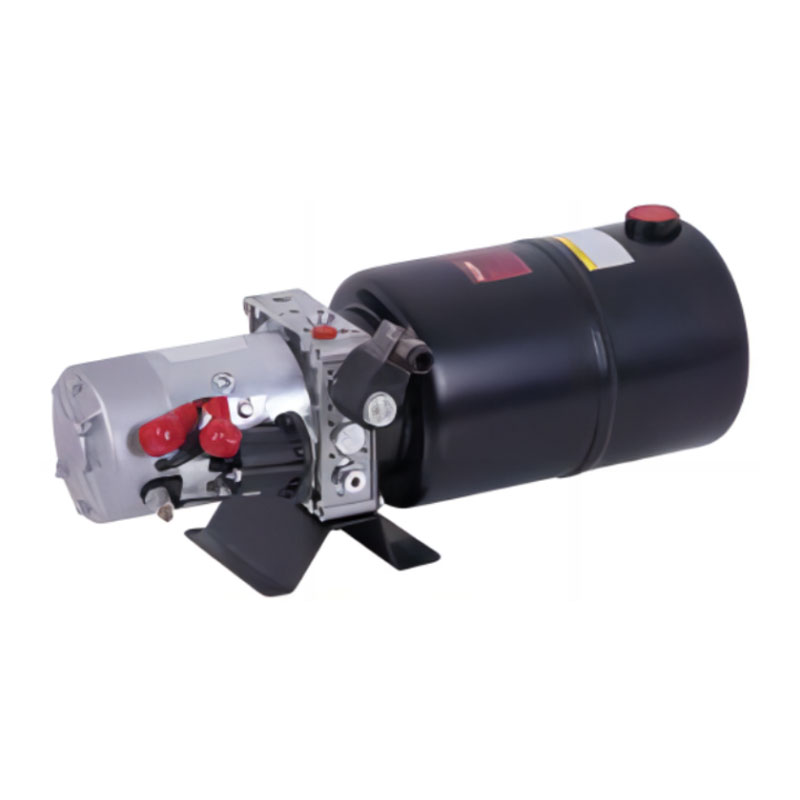

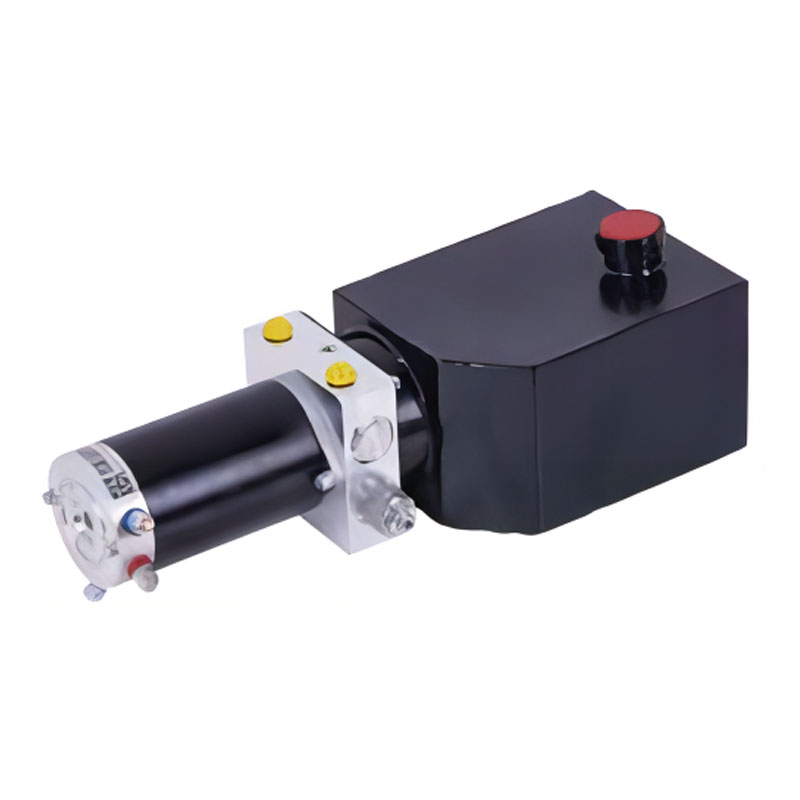

Unidad de potencia hidráulica de CC

Toma corriente de bancos de baterías de 12 V / 24 V / 48 V
Motor clasificado para servicio intermitente (ciclo S2/S3) en lugar de funcionamiento continuo
elrmal protection critical — motor winding temp monitored via NTC sensor
Válvulas solenoides conectadas directamente al panel de relés del vehículo o a la ECU
No se requiere inversor de frecuencia
Rendimiento de arranque en frío hasta -30 °C con aceite de baja viscosidad
Compacto: la unidad típica de 24 V/2,2 kW pesa entre 12 y 18 kg

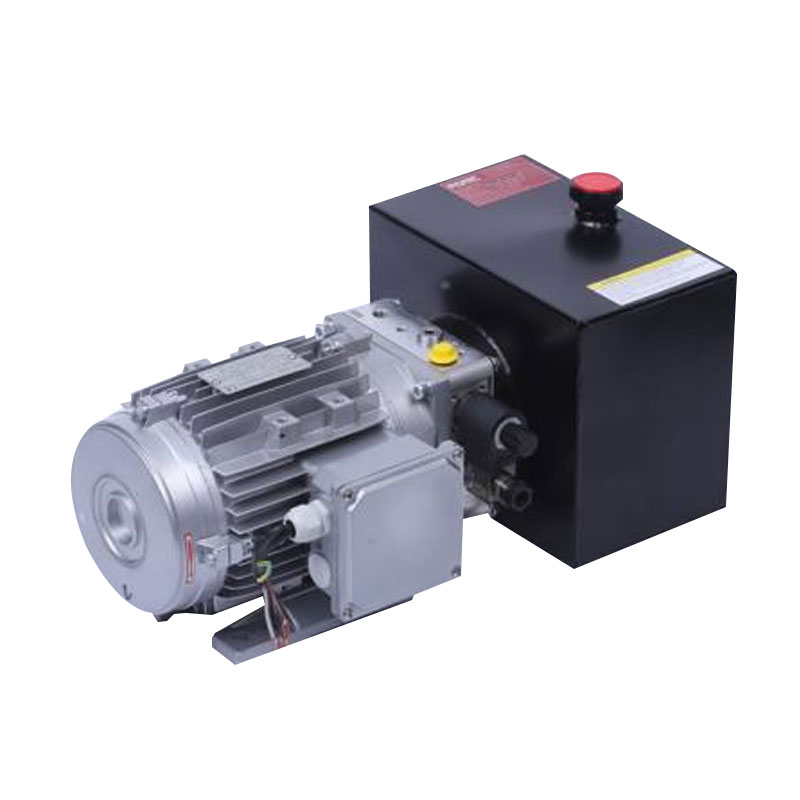

Unidad de energía hidráulica de CA

Requiere suministro de red monofásico o trifásico de 110 a 480 V
Estándar de clasificación de servicio continuo (S1) para instalaciones de fábrica
elrmal management via motor frame cooling fins and fan
Unidad de frecuencia variable (VFD) opcional para ahorrar energía
Mayor caudal continuo: hasta 60 L/min común
Más pesado: una unidad de potencia comparable pesa entre 35 y 80 kg
Mejor para prensas industriales estacionarias y sistemas de sujeción

el practical implication: a Unidad de potencia hidráulica de 24 V CC en un camión recolector de basura levanta un contenedor en aproximadamente 4 segundos, extrae aproximadamente 180-220 A máximo y luego permanece inactivo durante 30-45 segundos mientras el camión avanza hacia la siguiente parada. Este ciclo de trabajo es precisamente para lo que están diseñados los devanados de los motores de CC. Hacer funcionar una unidad de este tipo de forma continua provocaría una falla térmica en cuestión de minutos; dimensionar el motor para el ciclo de trabajo real es el paso de ingeniería crítico que la mayoría de los compradores pasan por alto.

Dónde se utilizan las unidades CDU: aplicaciones del mundo real

Las unidades de la CDU aparecen en una gama sorprendentemente amplia de industrias. La combinación de diseño autónomo, tamaño compacto y, para las variantes de CC, compatibilidad con baterías los hace adaptables a casi cualquier aplicación hidráulica móvil o de espacio limitado.

Elevadores traseros y plataformas para camiones

Este es el mercado individual más grande para unidades de energía hidráulica de CC a nivel mundial. Los vehículos de reparto equipados con plataformas elevadoras utilizan unidades CDU de 12 V o 24 V para subir y bajar cargas de hasta 2500 kg. Las unidades aquí generalmente están clasificadas para Presión de trabajo de 100 bares. con un ciclo de trabajo de 60 segundos y un intervalo de descanso de 15 minutos. Los principales operadores de flotas europeos informan que el tiempo medio entre fallos (MTBF) supera 15.000 ciclos en unidades de calidad.

Plataformas aéreas de trabajo (AWP) y elevadores de tijera

Las plataformas de tijera y las plataformas de pluma que funcionan con baterías dependen casi exclusivamente de unidades de energía hidráulica de CC para sus funciones de elevación/descenso y conducción. Un elevador de tijera eléctrico típico utiliza un Unidad de potencia hidráulica de 24 V / 3 kW CC con colector de doble sección: un circuito para elevación de plataforma (hasta 200 bar), otro para estabilización de estabilizadores. La altura de la plataforma puede alcanzar los 12 m con una sola carga de batería utilizando el descenso regenerativo optimizado.

Equipos agrícolas y forestales

Los accesorios para tractores (partidores de troncos, perforadores de postes, manipuladores de fardos) utilizan cada vez más unidades CDU autónomas en lugar de aprovechar el sistema hidráulico impulsado por la toma de fuerza del tractor. Esto simplifica el acoplamiento de accesorios y permite que el equipo funcione de forma independiente. Los caudales de 5 a 12 l/min a 200 bar son estándar en este segmento.

Equipos marinos y offshore

Las cubiertas de escotilla, el mecanismo de gobierno, las aletas estabilizadoras y los sistemas de molinete de ancla en embarcaciones más pequeñas utilizan unidades CDU con cuerpo de acero inoxidable o recubiertas de epoxi aptas para entornos marinos. La resistencia a la niebla salina, el anodizado de aluminio y el sellado del conector IP67 son requisitos estándar. Una unidad CDU marina típica que funciona a 24 V CC proporciona 8–10 L/min a 140 bar para el accionamiento de la escotilla de cubierta.

Herramientas industriales de sujeción y prensa

La sujeción de accesorios en los centros de mecanizado CNC utiliza unidades CDU de bajo flujo y alta presión, a menudo 1–3 L/min a 300–350 bar — para sujetar las piezas de trabajo durante el corte. El diseño autónomo mantiene el aceite hidráulico alejado de los componentes electrónicos de control CNC y simplifica los cambios de accesorios. Las unidades CDU alimentadas por CA dominan este segmento porque los accesorios permanecen en máquinas herramienta alimentadas por red.

Equipos de emergencia y rescate

Las herramientas de rescate de vehículos (esparcidores, cortadores, arietes) utilizadas por los servicios de bomberos y rescate funcionan con unidades CDU portátiles que funcionan con un suministro de 12 V o 24 V de un vehículo. Estas unidades deben arrancar en frío de manera confiable a -20 °C y alcanzar la presión de funcionamiento total dentro de los 5 segundos posteriores a la activación. Especificaciones típicas: Presión de trabajo de 700 bares, 0,5 l/min. — alta presión con un caudal muy bajo para accionar los pequeños cilindros de las herramientas de rescate.

Cómo seleccionar la unidad CDU adecuada para su aplicación

Seleccionar una unidad CDU (o más específicamente, dimensionar una unidad de energía hidráulica de CC) implica una secuencia de decisiones de ingeniería. Equivocarse en cualquiera de ellos provoca fallos prematuros, velocidad inadecuada o agotamiento excesivo de la batería.

Definir el requisito de carga y presión. Calcule la fuerza requerida en el actuador (área del orificio del cilindro × presión deseada). Agregue un margen del 20% por pérdidas de presión en mangueras y accesorios. Esto le da su punto de ajuste mínimo de presión de trabajo.
Determine el caudal requerido. Caudal = volumen del actuador ÷ tiempo de ciclo deseado. Un cilindro de 50 mm de diámetro con una carrera de 200 mm necesita 0,393 litros por ciclo. Un tiempo de extensión de 4 segundos exige aproximadamente 5,9 l/min .
Calcular la potencia del motor. Potencia (kW) = (Presión bar × Caudal L/min) ÷ 600 ÷ eficiencia de la bomba. A 150 bar y 6 L/min con 85% de eficiencia de la bomba: (150 × 6) ÷ 600 ÷ 0,85 = 1,76 kilovatios . Seleccione el siguiente tamaño de motor estándar superior (normalmente 2,2 kW).
Coincide con la tensión de alimentación. Para sistemas de CC, calcule la corriente máxima: 2200 W ÷ 24 V ÷ 0,85 eficiencia del motor ≈ 108 Un pico . Verifique el tamaño del cable, la clasificación de los fusibles y la capacidad de la batería con esta cifra.
Especifique el ciclo de trabajo. Compare su relación real de tiempo de encendido/apagado con la clase de servicio nominal del motor (S2 = operación única durante un período definido; S3 = servicio periódico intermitente). El ciclo de trabajo no coincidente es la principal causa de desgaste prematuro del motor en las unidades de energía hidráulica de CC.
Verifique el rango de temperatura ambiente y del fluido. Los equipos móviles en climas fríos necesitan una viscosidad del aceite en el rango VG22 o VG32 para evitar la cavitación en el arranque. Los climas cálidos pueden requerir VG68 para mantener la resistencia de la película a una temperatura de funcionamiento de 70 a 80 °C.
Evaluar la configuración de la válvula. Los circuitos de simple efecto (retorno por gravedad) necesitan una válvula solenoide. Los circuitos de doble efecto (alimentados en ambos sentidos) necesitan una válvula de 4/3 vías o dos de 2/2 vías. Las válvulas proporcionales permiten el control de la velocidad pero añaden costos al controlador.

Mantenimiento de la unidad CDU: lo que realmente cubre el intervalo de servicio

Las unidades CDU requieren poco mantenimiento en comparación con las estaciones hidráulicas centrales, pero "bajo mantenimiento" no es "cero mantenimiento". Un programa de servicio sistemático previene los dos modos de falla más comunes: la contaminación del fluido y el sobrecalentamiento del devanado del motor.

Cada 250 horas o 6 meses

Verifique el nivel de aceite del depósito; rellénelo con el grado correspondiente
Inspeccione todas las conexiones de mangueras externas para detectar fugas.
Verifique el ajuste de la válvula de alivio de presión con un manómetro calibrado.
Verifique el estado de la tapa del respiradero y límpiela o reemplácela

Cada 1000 horas o anualmente

Reemplace el fluido hidráulico por completo: drene, enjuague y rellene
Reemplace el elemento del filtro de la línea de retorno (absoluto de 10 micrones)
Enviar muestra de aceite para análisis de recuento de partículas (ISO 4406)
Inspeccionar el desgaste de las escobillas del motor en unidades de CC tipo escobillas
Pruebe el tiempo de respuesta de la válvula solenoide respecto de la línea base

Cada 3000 a 5000 horas

Inspeccione el desgaste interno de la bomba; mida el flujo a la presión nominal
Reemplace las escobillas del motor en unidades de CC de tipo escobillas (normalmente con capacidad nominal de 3000 a 5000 h)
Compruebe el juego de los cojinetes del motor y los cojinetes engrasados.
Inspeccione el estado de las juntas tóricas del colector en todos los enchufes con puertos.

Un resultado de análisis de fluido contaminado (clase ISO 4406 peor que 18/16/13) indica una fuente de contaminación activa (sello defectuoso, manguera dañada o filtración de respiradero inadecuada) que se debe rastrear y reparar antes del siguiente intervalo de servicio. Ignorar un informe de recuento de partículas incorrecto es el camino más rápido hacia una falla de la bomba de engranajes dentro de una unidad CDU.

Problemas comunes de la unidad CDU y sus causas fundamentales

La mayoría de las fallas de campo en unidades CDU y unidades de energía hidráulica de CC se remontan a una breve lista de causas fundamentales. Conocer estos patrones permite a los equipos de mantenimiento diagnosticar problemas en minutos en lugar de horas.

Guía de diagnóstico de síntoma a causa para la resolución de problemas de campo de la unidad CDU
Síntoma	Causa raíz más probable	Paso de diagnóstico	Arreglar
El motor funciona pero no aumenta la presión.	Válvula de alivio atascada abierta/bomba desgastada	Bloquear el puerto de salida: ¿aumenta la presión? En caso afirmativo: válvula de alivio. Si no: bomba.	Reemplace el cartucho de la válvula de alivio o la bomba
Velocidad lenta del actuador	El desgaste de la bomba reduce la eficiencia volumétrica	Mida el flujo real a la presión nominal en comparación con la placa de identificación	Reemplace la bomba si el flujo <80% del nominal
Sobrecalentamiento del motor en <5 minutos	Ciclo de trabajo excedido/bajo voltaje de suministro	Registre la corriente del motor y el voltaje de los terminales durante la operación.	Reducir la frecuencia del ciclo; comprobar la caída de tensión de la batería y del cable
Funcionamiento ruidoso (quejidos o cavitación)	Ingestión de aire/restricción de succión/aceite espeso frío	Verifique el nivel de aceite, inspeccione la manguera de succión en busca de torceduras, mida el vacío de entrada	Aceite caliente antes de la operación; clara restricción de succión
La válvula solenoide no cambia	Contaminación alojada en carrete/bobina quemada	Aplique voltaje directamente a la bobina; medir la resistencia (debe ser de 6 a 40 ohmios)	Reemplace la bobina o limpie/reemplace el conjunto del carrete

Especificaciones clave que debe confirmar antes de comprar una unidad CDU

Los proveedores publican una variedad de cifras en las hojas de datos de las unidades CDU y no todas son igualmente importantes. Las siguientes especificaciones separan las unidades de alta calidad de las de menor especificación; verifique cada una antes de realizar un pedido, particularmente cuando obtenga una unidad de energía hidráulica de CC para una aplicación móvil crítica.

Clase de servicio del motor (IEC 60034-1): S2 (breve tiempo), S3 (intermitente) o S1 (continuo). La mayoría de las unidades CDU móviles tienen una clasificación S2/10 min o S3/25%. Verifique que esto coincida con su patrón de uso real.
Presión nominal versus presión máxima: La presión nominal es la presión de trabajo continua; La presión máxima (pico) es una tolerancia de corta duración (normalmente entre un 10% y un 15% más alta). No seleccione una unidad donde su presión de trabajo sea igual al máximo publicado.
Caudal a presión nominal: Algunas hojas de datos enumeran el flujo sin carga (a presión cero). Exija el caudal a su presión de trabajo; será entre un 10 y un 20 % menor debido a las pérdidas volumétricas.
Rango de temperatura de funcionamiento: Verifique tanto la temperatura mínima de inicio como la temperatura máxima del fluido continuo. Una unidad con una temperatura nominal de -20 °C a 60 °C es apropiada para la mayoría de las aplicaciones móviles en climas templados y fríos.
Capacidad del depósito en relación con el volumen del circuito: el rule of thumb is a reservoir holding at least 3× the system's active fluid volume to allow adequate cooling and deaeration between cycles.
Protección de ingreso (clasificación IP): IP54 es el mínimo para uso móvil en exteriores. Las aplicaciones marinas necesitan IP67 o superior. Verifique que la clasificación IP se aplique a todo el conjunto, no solo al motor.
Nivel de ruido: Las unidades CDU con bomba de engranajes suelen producir entre 68 y 74 dB(A) a 1 metro. Las unidades de bomba de pistón pueden ser más silenciosas (60–65 dB(A)) a niveles de potencia comparables. Para instalaciones de cabina del operador, esta cifra es importante.

el Future Direction of CDU Units and DC Hydraulic Power Units

el CDU unit market is undergoing significant change as electrification, connectivity, and energy efficiency mandates reshape machine design across industries.

Adopción de arquitectura de 48 V: Muchas plataformas de vehículos comerciales están migrando de sistemas eléctricos de 24 V a 48 V. Para las unidades de energía hidráulica de CC, esto reduce a la mitad la corriente máxima para la misma potencia de salida: una unidad de 3 kW a 48 V consume 62 A pico frente a 125 A a 24 V. Esto simplifica drásticamente el cableado, reduce el peso del cable y reduce la disipación de calor del conector. Espere que las unidades de potencia hidráulica de 48 V CC desplacen a las unidades de 24 V en aplicaciones de servicio mediano dentro de 5 a 7 años.

Integración de motor CC sin escobillas: Los motores de imán permanente sin escobillas eliminan el componente más propenso al desgaste en una unidad de potencia hidráulica de CC. Las unidades con motores sin escobillas logran intervalos de servicio de 10.000 horas sin mantenimiento específico del motor. El costo adicional del controlador (circuito de conmutación electrónica) se recupera mediante un tiempo de inactividad reducido en un plazo de 18 a 24 meses para flotas de alta utilización.

Conectividad CAN bus y IoT: Las unidades CDU inteligentes ahora se envían con sensores integrados que informan la temperatura del aceite, los ciclos operativos, los picos de presión y el consumo de corriente del motor a los sistemas telemáticos de la flota a través de CAN-J1939 o Bluetooth 5.0. Esto permite una programación de mantenimiento predictivo basada en datos de desgaste reales en lugar de intervalos de calendario. Los primeros usuarios en el sector de las plataformas de trabajo aéreo informan de una Reducción del 23 % en el tiempo de inactividad no planificado después de implementar unidades CDU inteligentes.

Convergencia del actuador electrohidráulico (EHA): el boundary between a CDU unit and a complete actuator is blurring. Electro-hydraulic actuators integrate the pump, valves, and cylinder into a single sealed unit with no external hydraulic lines at all. These are already standard in aircraft flight control surfaces and are entering industrial automation. The CDU unit as a separate box will coexist with EHA designs but will remain dominant wherever the actuator and the power source must be physically separated by more than 1–2 meters.
