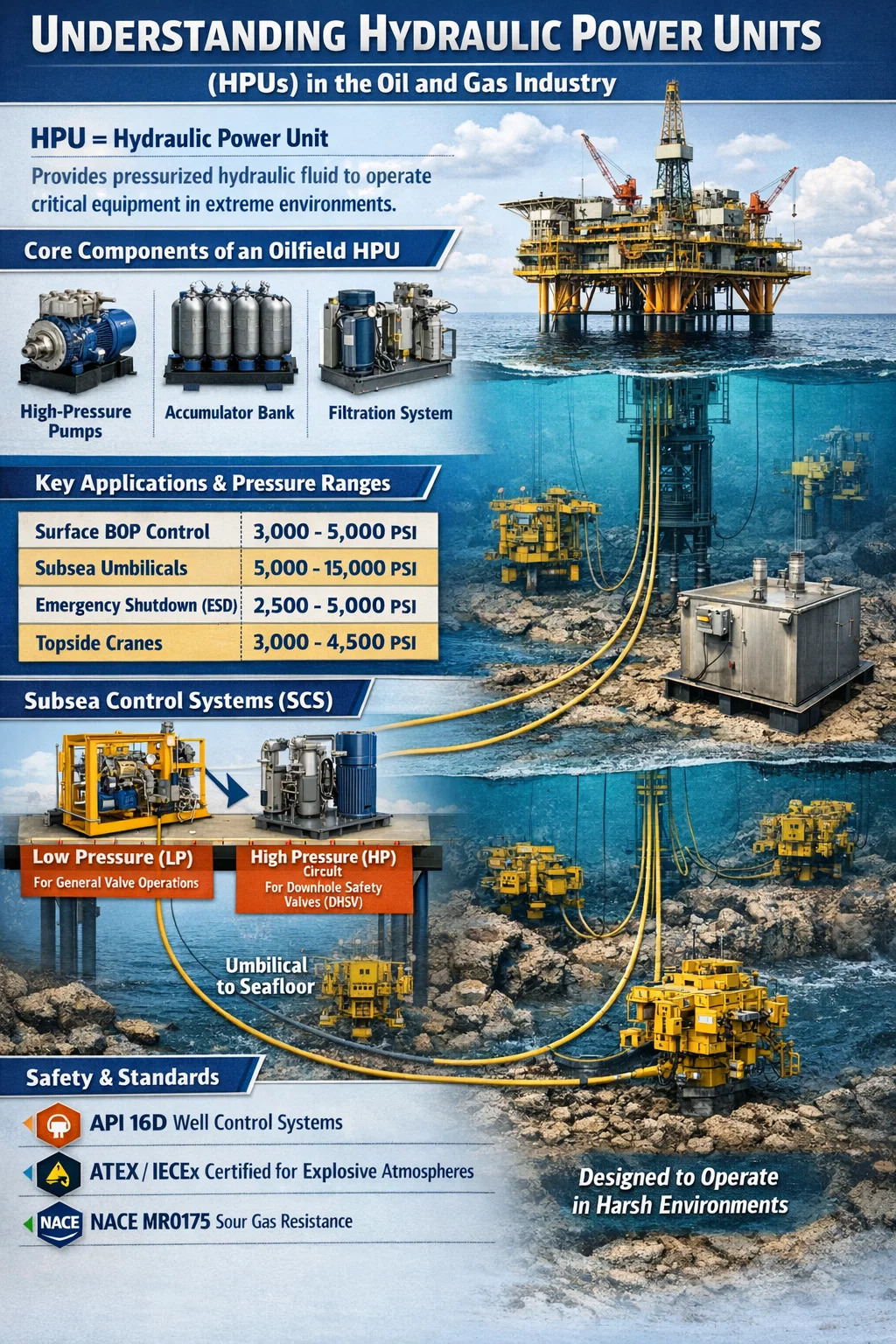

Definición de HPU en el sector de petróleo y gas
En la industria del petróleo y el gas, HPU significa Unidad de potencia hidráulica . Es un sistema autónomo diseñado para generar, almacenar y suministrar fluido hidráulico presurizado para impulsar diversas operaciones mecánicas críticas. A diferencia de las unidades industriales estándar, una industria de petróleo y gas unidad de potencia hidráulica está diseñado para soportar entornos extremos, como plataformas marinas o plantillas submarinas de aguas profundas, donde se requiere energía confiable para operar válvulas de seguridad, dispositivos de prevención de explosiones y líneas de control umbilicales.
El objetivo principal de una HPU en este campo es actuar como el "corazón" de los sistemas de control, aseguryo que incluso si falla la energía eléctrica primaria, la energía almacenada en los acumuladores hidráulicos pueda ejecutar procedimientos de parada de emergencia para proteger el medio ambiente y al personal.
Componentes operativos básicos de una HPU para yacimientos petrolíferos
Un petróleo y gas unidad de potencia hidráulica consta de varios componentes resistentes seleccionados específicamente para ofrecer durabilidad y precisión. Debido a que las fallas en el yacimiento petrolífero pueden ser catastróficas, estas unidades suelen presentar altos niveles de redundancia.
Generación y almacenamiento de presión
El sistema utiliza bombas de alta presión (a menudo del tipo pistón o diafragma) impulsadas por motores eléctricos o compresores de aire. Una característica destacada en este sector es la Banco acumulador . Se trata de recipientes a presión que almacenan energía hidráulica mediante nitrógeno comprimido. En una configuración offshore típica, un unidad de potencia hidráulica podría mantener presiones entre 3000 PSI y 10 000 PSI , lo que permite el accionamiento inmediato de las válvulas incluso durante una falla total de la bomba.
Gestión y filtración de fluidos
El fluido hidráulico utilizado en las HPU de petróleo y gas suele ser especializado, como mezclas de agua y glicol para aplicaciones submarinas para evitar daños ambientales en caso de fugas. El depósito normalmente está hecho de acero inoxidable 316L para resistir la corrosión por niebla salina, y los sistemas de filtración a menudo tienen una clasificación de 3 a 10 micras para proteger válvulas solenoides sensibles.
Aplicaciones principales en entornos marinos y submarinos
La utilidad de un unidad de potencia hidráulica Abarca todo el ciclo de vida de un pozo, desde la perforación hasta la producción y el eventual desmantelamiento.
| Solicitud | Función de la HPU | Rango de presión típico |
| Control BOP de superficie | Apertura/cierre de arietes preventores de reventones | 3000 - 5000 PSI |
| Umbilicales submarinos | Impulsando árboles y colectores submarinos | 5.000 - 15.000 PSI |
| Apagado de emergencia (ESD) | Cierre de seguridad de válvulas de producción | 2500 - 5000 PSI |
| Grúas de superficie | Levantamiento de equipos pesados en plataformas. | 3000 - 4500 PSI |
Aplicaciones comunes de HPU y sus respectivos requisitos técnicos en petróleo y gas.
Papel de la HPU en los sistemas de control submarino (SCS)
Quizás el papel más crítico de un unidad de potencia hidráulica se encuentra en la producción submarina. En este contexto, la HPU está ubicada en la parte superior (la plataforma o embarcación) y envía fluido a través de un cable "umbilical" de varios kilómetros de largo hasta el fondo del océano.
Estas unidades se dividen en Baja Presión (LP) and Alta presión (HP) circuitos. El circuito LP generalmente maneja las operaciones generales de las válvulas, mientras que el circuito HP está reservado para válvulas de seguridad de fondo de pozo (DHSV) de inserción profunda. El DHSV requiere presión hidráulica constante para permanecer abierto; si el unidad de potencia hidráulica pierde presión, un poderoso resorte en la válvula la cierra automáticamente, sellando el pozo y evitando derrames de petróleo.
Estándares de diseño y cumplimiento ambiental
En el yacimiento petrolífero, una HPU no es sólo una bomba en un tanque. Debe cumplir con estrictos estándares internacionales para garantizar la seguridad y la interoperabilidad.
- API 16D: Normas para sistemas de control para equipos de control de pozos de perforación.
- ATEX/IECEx: Certificación de equipos utilizados en atmósferas explosivas, asegurando la unidad de potencia hidráulica El motor no enciende el gas perdido.
- NACE MR0175: Requisitos para materiales resistentes al agrietamiento por tensión por sulfuro en ambientes de "gas amargo".
Además, estas unidades suelen montarse en DNV 2.7-1 contenedores marinos certificados o "estructuras de choque", que permiten que grúas los eleven de forma segura desde barcos de suministro hasta plataformas en mares agitados sin dañar los componentes hidráulicos internos.
Métricas de mantenimiento y confiabilidad
La confiabilidad se mide mediante pruebas rigurosas. un tipico unidad de potencia hidráulica en un circuito ESD crítico se somete a una "Prueba de carrera parcial" (PST) para garantizar que las válvulas respondan. El mantenimiento implica un análisis regular del fluido hidráulico para verificar los niveles de limpieza "Clase NAS". Si la limpieza del aceite excede NAS 6 o ISO 17/15/12 , aumenta el riesgo de que las válvulas se atasquen, lo cual es inaceptable en operaciones de petróleo y gas de alto riesgo.
Al proporcionar una fuente de fuerza estable y confiable, el unidad de potencia hidráulica sigue siendo la columna vertebral de la seguridad y la automatización en la extracción de energía moderna.
