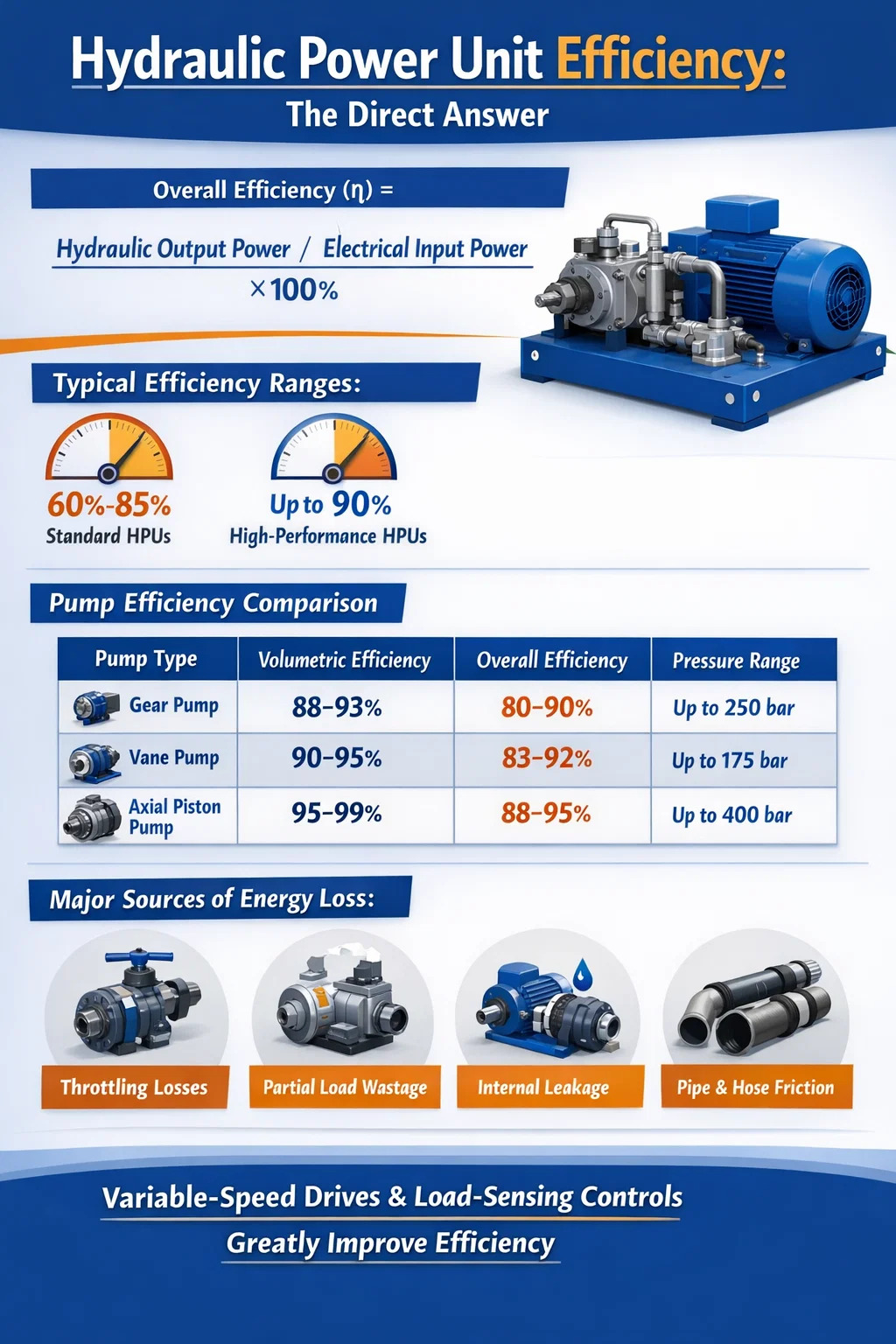

Una unidad de energía hidráulica (HPU) típica funciona con una eficiencia general de 60% a 85% , según el diseño del sistema, la calidad de los componentes, las condiciones de funcionamiento y el estado de mantenimiento. Las unidades de potencia hidráulica de alto rendimiento o especialmente diseñadas con bombas de desplazamiento variable y controles optimizados pueden alcanzar eficiencias de hasta 90% o ligeramente por encima en condiciones ideales. Sin embargo, muchas HPU industriales del mundo real que funcionan con bombas de desplazamiento fijo bajo cargas parciales regularmente caen en el 60% a 75% rango debido a pérdidas por estrangulamiento, generación de calor y fugas.
La eficiencia general de una unidad de energía hidráulica no es un número fijo único: es el producto de múltiples subeficiencias en las condiciones de la bomba, el motor, las válvulas, los actuadores, las tuberías y los fluidos. Comprender la contribución de cada componente ayuda a los ingenieros y equipos de mantenimiento a identificar dónde se pierde energía y dónde las mejoras tendrán el mayor impacto.
Cómo se define la eficiencia en una unidad de energía hidráulica
La eficiencia en una unidad de energía hidráulica se expresa como la relación entre la potencia de salida hidráulica útil y la potencia de entrada eléctrica total consumida por el sistema. La fórmula es sencilla:
Eficiencia general (η) = Potencia de salida hidráulica / Potencia de entrada eléctrica × 100%
La potencia de salida hidráulica se calcula como el caudal multiplicado por la presión (Q × P). La potencia de entrada eléctrica es la potencia medida extraída por el motor de la fuente de alimentación. La diferencia entre los dos representa pérdidas en forma de calor, ruido y fricción mecánica distribuidas en todos los componentes del sistema.
La eficiencia también se divide en tres subcategorías principales que se aplican a componentes individuales, especialmente a la bomba hidráulica:
- Eficiencia volumétrica: La relación entre el flujo real entregado y el flujo teórico. Las fugas internas dentro de la bomba reducen esta cifra. Los valores típicos para las bombas de engranajes son del 90% al 95% y para las bombas de pistón del 95% al 99%.
- Eficiencia mecánica: Tiene en cuenta las pérdidas por fricción en cojinetes, sellos y piezas giratorias. Por lo general, oscila entre el 90% y el 97% para bombas en buen estado.
- Eficiencia general de la bomba: El producto de la eficiencia volumétrica y mecánica. Para una bomba de pistones axiales de calidad, esto normalmente se sitúa entre el 87% y el 95%.
Más allá de la bomba, el motor eléctrico que impulsa la unidad de potencia hidráulica tiene su propia eficiencia, generalmente entre 88% y 96% para motores de inducción modernos. Al multiplicar la eficiencia de la bomba por la eficiencia del motor se obtiene la eficiencia de conversión de energía antes de contar las pérdidas de válvulas o circuitos.
Rangos de eficiencia por tipo de bomba hidráulica
El tipo de bomba utilizada en una unidad de energía hidráulica tiene la mayor influencia en la eficiencia del sistema. Cada diseño de bomba tiene una curva de eficiencia característica que cambia con la configuración de velocidad, presión y desplazamiento.
| Tipo de bomba | Eficiencia volumétrica | Eficiencia general de la bomba | Rango de presión típico |
| Bomba de engranajes externa | 88–93% | 80-90% | Hasta 250 bares |
| Bomba de engranajes internos | 90–95% | 82–92% | Hasta 200 bares |
| Bomba de paletas | 90–95% | 83–92% | Hasta 175 bares |
| Bomba de pistones radiales | 95–98% | 88–94% | Hasta 700 bares |
| Bomba de pistones axiales (fija) | 95–99% | 88–95% | Hasta 400 bares |
| Bomba de pistones axiales (variable) | 95–99% | 87–94% | Hasta 400 bares |
Tabla 1: Comparación de eficiencia de los tipos de bombas hidráulicas comunes utilizadas en unidades de energía hidráulica
Las bombas de engranajes son las más asequibles y las más utilizadas en HPU de presión baja a media, pero su menor eficiencia volumétrica a presiones más altas las convierte en una mala elección para aplicaciones sensibles a la energía. Las bombas de pistones axiales, aunque son más caras, ofrecen constantemente la mejor eficiencia y son la opción preferida en unidades de energía hidráulica industriales donde los costos de energía son significativos.
Principales fuentes de pérdida de energía en una unidad de energía hidráulica
Comprender dónde se producen las pérdidas es esencial para mejorar la eficiencia de cualquier unidad de energía hidráulica. Las pérdidas se distribuyen en múltiples puntos y algunos contribuyen mucho más que otros.
Estrangulamiento y caída de presión en las válvulas de control
Las válvulas de control direccional, las válvulas de alivio de presión y las válvulas de control de flujo introducen caídas de presión a medida que el aceite fluye a través de ellas. En un circuito de entrada o salida, la diferencia de presión a través de la válvula de control se convierte directamente en calor. En muchos sistemas industriales, esta pérdida relacionada con las válvulas por sí sola representa 15% a 30% de la energía total de entrada . Un sistema que funciona a 200 bar con una válvula de control que provoca una caída de 30 bar desperdicia el 15% de la energía de presión en ese punto antes de que el fluido llegue siquiera al actuador.
Bomba de desplazamiento fijo funcionando a plena capacidad bajo carga parcial
Una de las mayores ineficiencias en el diseño de unidades de energía hidráulica tradicionales es el uso de una bomba de desplazamiento fijo que siempre entrega el máximo flujo, incluso cuando el sistema solo necesita una fracción de ese flujo. El exceso de flujo se desvía de regreso al depósito a través de una válvula de alivio de presión a la presión del sistema, una situación llamada "desbordamiento de alivio". Esto desperdicia energía continuamente y genera mucho calor. Los estudios han demostrado que una HPU de bomba fija que funcione al 30 % de su carga nominal puede desperdiciar 40% o más de la potencia de entrada sólo en pérdidas por derivación.
Fuga interna
Se producen fugas internas dentro de bombas, motores, cilindros y válvulas cuando el fluido a alta presión pasa por alto los sellos y las holguras hacia el lado de baja presión. Si bien algunas fugas internas son normales y necesarias para la lubricación, las fugas excesivas debido al desgaste o a espacios sobredimensionados reducen la eficiencia volumétrica. Una bomba con un 5 % de fuga interna debe generar un 5 % más de flujo del que necesita el sistema, consumiendo energía adicional solo para compensar. En componentes desgastados, esta fuga puede aumentar hasta entre un 10% y un 15%, lo que degrada notablemente el rendimiento del sistema.
Pérdidas por fricción en tuberías y mangueras
A medida que el fluido hidráulico fluye a través de tuberías, mangueras y accesorios, la fricción genera una caída de presión proporcional a la velocidad del flujo al cuadrado. Las tuberías de tamaño insuficiente fuerzan velocidades más altas, lo que aumenta drásticamente las pérdidas. La velocidad de flujo máxima recomendada en líneas de presión suele ser 2-4 m/s , y en líneas de retorno 1-2 m/s . Los sistemas con tramos de tubería excesivamente largos, curvas pronunciadas o múltiples accesorios pueden perder entre un 5% y un 10% de la presión disponible antes de que el fluido llegue al actuador.
Carga de generación de calor y refrigeración
Todas las pérdidas anteriores se manifiestan en última instancia como calor en el fluido hidráulico. La temperatura del fluido debe mantenerse dentro de un rango adecuado, generalmente 40°C a 60°C para la mayoría de los aceites minerales, para preservar la viscosidad y evitar la degradación. Cuando el fluido se calienta demasiado, la viscosidad disminuye, las fugas aumentan y la eficiencia de la bomba disminuye aún más, lo que crea un ciclo negativo agravado. La energía consumida por los enfriadores de aceite (y sus ventiladores o circuitos de agua) se suma al consumo de energía general del sistema, lo que reduce aún más la eficiencia neta desde la perspectiva del operador.
Cómo los variadores de velocidad mejoran drásticamente la eficiencia de la unidad de potencia hidráulica
La actualización más impactante disponible para una unidad de energía hidráulica existente es la adición de un variador de velocidad (VSD), también llamado variador de frecuencia (VFD), en el motor eléctrico. En lugar de hacer funcionar el motor a máxima velocidad constantemente y evitar el exceso de flujo, un VSD ajusta la velocidad del motor en tiempo real para que coincida exactamente con el flujo y la presión que exige el sistema.
Los ahorros de energía de este enfoque se basan en las leyes de afinidad para las bombas, que establecen que El consumo de energía varía con el cubo de la velocidad de la bomba. . Reducir la velocidad de la bomba al 80% de su velocidad nominal reduce el consumo de energía a aproximadamente 51% de consumo a máxima velocidad. Reducir la velocidad al 60% reduce el consumo de energía a aproximadamente 22% de carga completa. Estas son cifras teóricas, pero las instalaciones del mundo real demuestran consistentemente ahorros de energía de 30% a 60% en comparación con las HPU de velocidad fija que ejecutan el mismo ciclo de trabajo.
Un estudio de caso de una instalación de moldeo por inyección de plásticos que reemplazó HPU de bomba fija con unidades accionadas por VSD en 15 máquinas informó un ahorro de electricidad anual promedio de 42% por máquina, con periodos de recuperación inferiores a 18 meses a tarifas eléctricas locales. La reducción en la generación de calor también disminuyó el tiempo de funcionamiento del enfriador de aceite y extendió los intervalos de servicio del aceite.
Las unidades de potencia hidráulica basadas en VSD son ahora estándar en muchas aplicaciones industriales de alto rendimiento, incluidas:
- Máquinas de moldeo por inyección y soplado
- Prensas de estampación y conformado de metales.
- Máquinas de fundición a presión
- Sistemas de sujeción hidráulica para máquinas herramienta CNC
- Equipos de cubierta marina y sistemas hidráulicos marinos.
El papel del fluido hidráulico en la eficiencia del sistema
La selección y el estado del fluido hidráulico tienen un impacto directo y mensurable en la eficiencia de una unidad de potencia hidráulica. La viscosidad del fluido es el parámetro crítico. Si la viscosidad es demasiado alta, la resistencia al bombeo y la fricción del fluido aumentan, lo que genera pérdidas mecánicas. Si la viscosidad es demasiado baja, aumentan las fugas internas, lo que reduce la eficiencia volumétrica y provoca potencialmente el contacto de metal con metal en bombas y motores.
La mayoría de los sistemas hidráulicos están diseñados con aceite mineral ISO VG 46 o ISO VG 68, con una ventana de viscosidad de funcionamiento óptima normalmente entre 25 y 54 cSt a temperatura de funcionamiento. Operar fuera de esta ventana, ya sea porque el sistema está demasiado frío o demasiado caliente, o porque se usó el grado incorrecto, puede reducir la eficiencia de la bomba al 3% a 8% .
Los fluidos hidráulicos sintéticos, particularmente los aceites a base de polialfaolefina (PAO), pueden ofrecer mejoras modestas en la eficiencia de 1% a 3% sobre el aceite mineral convencional a través de mejores características de viscosidad-temperatura y menor fricción interna. Estos avances son consistentes en múltiples estudios independientes y datos de pruebas de fabricantes de bombas. Si bien entre 1% y 3% parece modesto, en una HPU industrial grande que consume 100 kW continuamente, eso representa entre 1000 y 3000 vatios de energía ahorrada, una cantidad significativa durante un ciclo operativo anual.
La contaminación de los fluidos es igualmente importante. Las partículas en el fluido hidráulico aceleran el desgaste de los componentes, aumentan las fugas internas y obstruyen los orificios de las válvulas. Mantener la limpieza del fluido según el código de limpieza ISO 4406 17/15/12 o mejor para la mayoría de las HPU industriales se considera la mejor práctica. Los sistemas con fluido degradado frecuentemente muestran caídas mensurables en la eficiencia volumétrica a medida que avanza el desgaste de la bomba y la válvula.
Comparación de la eficiencia de la HPU de desplazamiento fijo frente a la de desplazamiento variable
Muchas unidades de energía hidráulica pequeñas y medianas utilizan bombas de paletas o de engranajes de desplazamiento fijo porque son económicas, compactas y fáciles de mantener. Las bombas de pistón de desplazamiento variable cuestan mucho más pero adaptan la producción a la demanda, lo que reduce las pérdidas por derivación. La diferencia de eficiencia entre estos dos enfoques es más pronunciada durante la operación de carga parcial.
| Condición de funcionamiento | Eficiencia de la HPU de desplazamiento fijo | Eficiencia de la HPU de desplazamiento variable | Eficiencia de HPU de bomba variable VSD |
| 100% carga | 78–84% | 82–88% | 85-90% |
| 75% de carga | 62–70% | 78–86% | 84-90% |
| 50% de carga | 48–58% | 72–82% | 80–88% |
| 25% de carga | 30–42% | 60–72% | 72–84% |
Tabla 2: Comparación aproximada de eficiencia general entre niveles de carga para diferentes configuraciones de unidades de energía hidráulica
La tabla anterior ilustra por qué las HPU de bomba fija son particularmente inadecuadas para aplicaciones con ciclos de demanda variables. Con una carga del 25%, una unidad de desplazamiento fijo puede estar desperdiciando más de dos tercios de su energía de entrada, mientras que una unidad de desplazamiento variable equivalente equipada con VSD retiene una fracción de salida útil sustancialmente mayor.
Pasos prácticos para mejorar la eficiencia de su unidad de energía hidráulica
Mejorar la eficiencia de una unidad de energía hidráulica existente no siempre requiere un reemplazo completo. Muchas actualizaciones se pueden aplicar de forma incremental, con retornos de la inversión mensurables.
Auditar el consumo de energía actual
Antes de realizar cualquier cambio, instale un medidor de potencia en el suministro del motor y registre el consumo durante un ciclo completo de la máquina. Compare la curva de potencia medida con el mínimo teórico requerido por el perfil de carga. La brecha entre el consumo real y el mínimo teórico representa pérdidas recuperables. En muchas HPU de bomba fija más antiguas, esta brecha es 25% a 45% del consumo total.
Tamaño correcto de la bomba y el motor
Las bombas y motores de gran tamaño son comunes en la hidráulica industrial porque los ingenieros aplican factores de seguridad generosos o reutilizan componentes existentes. Una bomba que funciona al 40% de su desplazamiento nominal está funcionando muy lejos de su punto de máxima eficiencia. Ajustar estrechamente el desplazamiento de la bomba a la demanda real del sistema (lo ideal es operar entre el 70% y el 90% de la capacidad nominal en carga máxima) mantiene la bomba en su rango más eficiente.
Instalar una unidad de velocidad variable
Como se mencionó anteriormente, instalar un VSD en el motor existente suele ser la actualización única con mayor retorno de la inversión para cualquier unidad de potencia hidráulica utilizada en aplicaciones de servicio variable. Los VSD modernos también ofrecen capacidad de arranque suave, lo que reduce la corriente de entrada del motor y el impacto mecánico en el arranque, lo que extiende la vida útil de la bomba y el motor.
Actualice al control con detección de carga
Los circuitos hidráulicos con detección de carga (LS) utilizan una señal piloto del actuador para ajustar continuamente la presión de salida de la bomba y el flujo ligeramente por encima de lo que requiere la carga, normalmente 15–25 bar por encima de la presión de carga . Esto elimina los grandes márgenes de presión y las pérdidas por estrangulamiento que se encuentran en los circuitos de centro abierto. Los sistemas de detección de carga son más complejos y costosos de implementar, pero pueden reducir el consumo de energía del sistema al 20% a 40% en aplicaciones móviles e industriales con cargas variables.
Reduzca la presión del sistema al mínimo necesario
Muchos sistemas hidráulicos están configurados a presiones más altas que las que la aplicación realmente requiere, ya sea por un exceso de ingeniería original o porque se aumentó la presión de operación para compensar los componentes desgastados. Cada 10 bar innecesarios de presión del sistema representa un desperdicio de energía en un circuito de bomba fija. Revisar sistemáticamente los ajustes de presión y reducirlos al mínimo que logre de manera confiable la fuerza requerida del actuador es una mejora de eficiencia de bajo costo o sin costo que a menudo produce 5% a 15% ahorro de energía.
Mantener el fluido hidráulico y el sistema de filtración
El muestreo y análisis periódicos del aceite, combinados con reemplazos oportunos de filtros, mantienen el fluido hidráulico en el rango de viscosidad óptimo y previenen el desgaste abrasivo de los componentes de la bomba y la válvula. Muchas instalaciones que cuentan con programas de mantenimiento predictivo que monitorean de cerca la condición de los fluidos informan Vida útil de los componentes entre un 10% y un 20% más larga y una eficiencia del sistema mensurablemente más estable a lo largo del tiempo en comparación con los programas de cambio de aceite basados en calendarios.
Aislar y gestionar la temperatura del fluido
En ambientes fríos, los sistemas hidráulicos tardan más en alcanzar la temperatura de funcionamiento, período durante el cual el fluido de alta viscosidad aumenta las pérdidas por fricción. Aislar las paredes del depósito o utilizar precalentadores controlados termostáticamente reduce el tiempo de calentamiento y las pérdidas de eficiencia asociadas. En entornos cálidos, asegurarse de que el intercambiador de calor tenga el tamaño y el mantenimiento adecuados evita que el sistema funcione por encima de la banda de temperatura óptima, lo que de otro modo aceleraría las fugas y degradaría el fluido más rápidamente.
Cómo la eficiencia de la unidad de energía hidráulica afecta los costos operativos
La eficiencia tiene un impacto financiero directo y compuesto durante la vida útil de una unidad de energía hidráulica. Una HPU de 50 kW que funciona con una eficiencia total del 65 % necesita aproximadamente 76,9 kW de entrada eléctrica para entregar 50 kW de trabajo hidráulico útil. La misma HPU actualizada al 82 % de eficiencia solo necesitaría 61 kW de entrada — una diferencia de casi 16 kW.
A una tarifa eléctrica de 0,12 dólares/kWh y 5.000 horas de funcionamiento al año, esta diferencia de 16 kW cuesta $9,600 por año . Durante una vida útil de 10 años del equipo, eso significa $96 000 en costos de electricidad evitables de una sola HPU. Las instalaciones con múltiples unidades de energía hidráulica, como las que se encuentran en las plantas de ensamblaje de automóviles, fundiciones y líneas de fabricación pesada, multiplican esta cifra en consecuencia.
Más allá de la electricidad, una menor eficiencia significa más generación de calor, lo que aumenta los costos de enfriamiento, acelera la degradación del aceite, acorta la vida útil de los sellos y las bombas y aumenta la frecuencia del mantenimiento. El costo total de propiedad de una HPU de baja eficiencia es sustancialmente mayor de lo que sugiere su precio de compra.
Factores clave que determinan la eficiencia en cualquier unidad de energía hidráulica determinada
Para resumir las variables que determinan dónde cae una unidad de potencia hidráulica específica en el espectro de eficiencia:
- Tipo y condición de bomba: Las bombas de pistones axiales en buenas condiciones superan consistentemente a las bombas de engranajes y de paletas, especialmente a presiones más altas.
- Sistema de accionamiento: Los motores equipados con VSD brindan la mejor eficiencia a carga parcial y ahora se consideran estándar en instalaciones que ahorran energía.
- Arquitectura de control: Los sistemas de detección de carga y de presión compensada minimizan las pérdidas por estrangulamiento en comparación con los circuitos de centro abierto de presión fija.
- Ajuste de presión del sistema: Presiones más bajas reducen las pérdidas por derivación y la generación de calor en sistemas de bomba fija.
- Tipo de fluido y condición: El grado correcto, el fluido limpio y en buenas condiciones mantienen las fugas y las pérdidas por fricción en valores mínimos.
- Diseño de tuberías: Los tramos de tubería de tamaño correcto, cortos y de baja resistencia minimizan las caídas de presión por fricción.
- Temperatura de funcionamiento: Mantener el fluido dentro del rango de viscosidad óptimo (normalmente entre 40 y 60 °C) preserva la eficiencia tanto volumétrica como mecánica.
- Estado de desgaste de los componentes: Las bombas, cilindros y válvulas desgastadas aumentan las fugas internas, degradando la eficiencia volumétrica con el tiempo.
Abordar todos estos factores de manera sistemática (a través de un diseño inicial inteligente y un mantenimiento constante) es lo que diferencia a una unidad de energía hidráulica que funciona con una eficiencia del 85 % de otra que lucha por alcanzar el 65 %.
