¿Cuál es el propósito de una unidad de energía hidráulica?

El propósito principal de una unidad de energía hidráulica

un unidad de potencia hidráulica (HPU) existe para un propósito fundamental: Convertir energía eléctrica o mecánica en energía hidráulica controlada. - fluido presurizado - que puede transmitirse, dirigirse y utilizarse para realizar un trabajo mecánico útil a distancia. Es la fuente de energía central de cualquier sistema hidráulico, generando el flujo y la presión que los actuadores, motores y cilindros necesitan para mover cargas, mantener posiciones o aplicar fuerzas que serían poco prácticas o imposibles con medios puramente mecánicos o eléctricos.

En términos prácticos, una unidad de energía hidráulica toma energía eléctrica de un motor, utiliza una bomba para presurizar el fluido hidráulico y entrega ese fluido a través de válvulas de control a donde sea necesario realizar el trabajo, ya sea levantar una prensa de 500 toneladas, dirigir una excavadora de construcción, sujetar una pieza mecanizada o extender el tren de aterrizaje de un avión comercial. La HPU no realiza el trabajo por sí misma; proporciona la infraestructura de energía y control que hace posible el trabajo.

Sin una unidad de potencia hidráulica, los actuadores, cilindros y motores hidráulicos de un sistema no tendrían fuente de energía. La HPU es para un circuito hidráulico lo que una fuente de alimentación es para un sistema electrónico: define la envolvente de potencia disponible, establece el rango de presión de funcionamiento y determina la rapidez y precisión con la que puede responder el sistema.

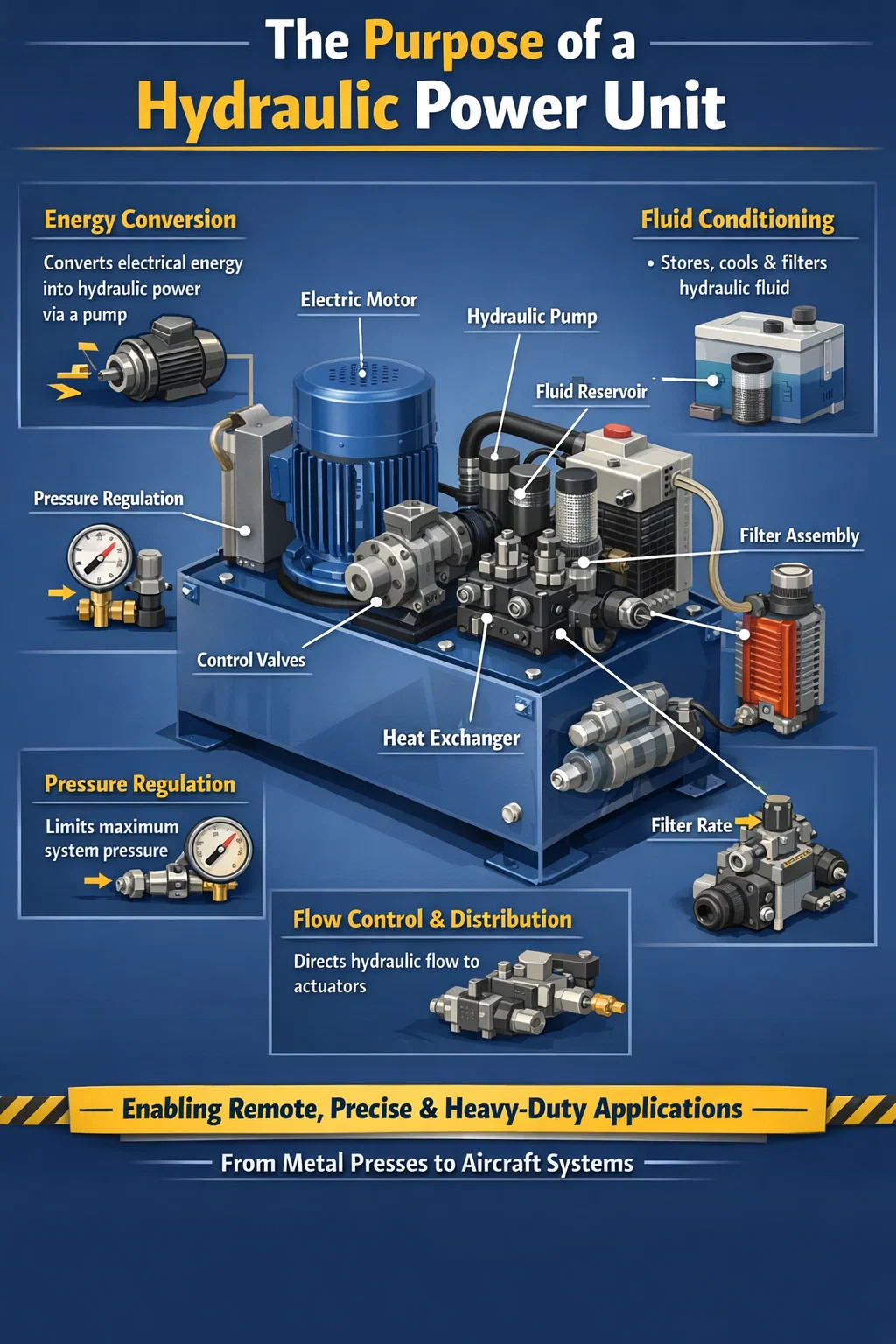

Lo que realmente hace una unidad de energía hidráulica: el desglose funcional

El propósito de una unidad de energía hidráulica se puede dividir en varias funciones funcionales distintas que realiza simultáneamente dentro de cualquier sistema hidráulico.

Conversión de energía

La tarea principal de la HPU es la conversión de energía. Un motor eléctrico, normalmente clasificado entre Desde 0,5 kW para unidades de banco pequeñas hasta más de 1.000 kW para grandes sistemas industriales — acciona una bomba hidráulica. La bomba convierte la energía mecánica rotacional del motor en energía hidráulica en forma de flujo bajo presión. Luego, esta energía puede transportarse a través de mangueras y tuberías a distancias considerables y convertirse nuevamente en trabajo mecánico cuando sea necesario.

Almacenamiento y acondicionamiento de fluidos

El depósito integrado en la unidad de potencia hidráulica almacena el fluido de trabajo, normalmente entre 10 y 2.000 litros dependiendo del tamaño del sistema, y permite que se enfríe, se desairee y se asiente antes de volver a ingresar a la bomba. La HPU también alberga el sistema de filtración que mantiene limpio el fluido y, a menudo, un intercambiador de calor para mantener la temperatura óptima del fluido. Esta función de acondicionamiento es fundamental: la limpieza y la temperatura del fluido afectan directamente la vida útil de cada componente posterior.

Regulación de presión y seguridad

La HPU contiene una válvula de alivio de presión que limita la presión máxima del sistema, evitando daños por sobrecarga a la bomba, las válvulas, los actuadores y las tuberías. En la mayoría de los sistemas hidráulicos industriales, esta presión máxima se establece entre 150 y 350 bares , aunque los sistemas de alta presión en aplicaciones aeroespaciales, de pruebas y especializadas pueden superar 700 barras . La función de regulación de presión garantiza que el sistema no pueda exceder sus límites de diseño independientemente de lo que demande el circuito aguas abajo.

Control y Distribución de Flujo

Las unidades de energía hidráulica modernas incorporan válvulas de control direccional, válvulas proporcionales o servoválvulas que distribuyen fluido presurizado a actuadores específicos en secuencias específicas y con caudales controlados. Esta función de control determina la velocidad, fuerza y ​​dirección de cada movimiento en el sistema. Una sola HPU puede suministrar simultáneamente múltiples circuitos, cada uno con requisitos de presión y flujo independientes, utilizando bloques múltiples y conjuntos de válvulas montados directamente en la unidad.

Por qué se utilizan unidades de energía hidráulica en lugar de otras tecnologías energéticas

El propósito de una unidad de energía hidráulica se vuelve más claro cuando se comprende por qué se elige la hidráulica en lugar de los actuadores eléctricos, los neumáticos o los accionamientos puramente mecánicos para aplicaciones específicas. Cada tecnología tiene su dominio, y la hidráulica, específicamente el sistema impulsado por HPU, domina dondequiera que se requieran simultáneamente una alta densidad de fuerza, un control preciso y confiabilidad bajo cargas pesadas.

Fuerza y densidad de potencia

Los sistemas hidráulicos generan fuerzas que son difíciles o poco prácticas de igualar con motores eléctricos de tamaño y peso comparables. Un cilindro hidráulico con Un diámetro de 100 mm que funciona a 250 bar produce aproximadamente 196 kN (unas 20 toneladas) de fuerza de un componente que pesa unos pocos kilogramos. Un actuador lineal eléctrico que produjera la misma fuerza sería sustancialmente más pesado y más grande. Esta densidad de fuerza es la razón por la que las unidades de energía hidráulica son estándar en aplicaciones como prensas de metal, máquinas de moldeo por inyección y equipos de construcción pesados.

Retención de carga sin consumo continuo de energía

un hydraulic cylinder with a blocked port holds its load indefinitely without consuming energy, because incompressible fluid cannot escape through a closed valve. This capability is essential in applications like clamping fixtures, lifting platforms, and hydraulic jacks that must hold a load for extended periods. An electric servo motor holding the same load would require continuous current — generating heat and consuming power even when stationary.

Protección contra sobrecarga

La válvula de alivio de presión en una unidad de potencia hidráulica proporciona protección inherente contra sobrecarga. Si el sistema encuentra una carga que excede la presión establecida, la válvula de alivio se abre y el actuador simplemente se detiene; ningún componente resulta dañado. Los motores eléctricos y los accionamientos mecánicos suelen requerir esquemas de protección más complejos para lograr el mismo nivel de tolerancia a fallos.

Transmisión de energía remota

Una HPU puede alimentar actuadores ubicados a muchos metros de distancia a través de mangueras flexibles, lo que permite colocar la fuente de energía en un lugar conveniente y protegido mientras los actuadores operan en entornos hostiles, inaccesibles o con riesgo de explosión. En las plataformas de perforación marinas, por ejemplo, una única unidad de energía hidráulica en la cubierta principal puede controlar válvulas y actuadores en el fondo marino. cientos de metros bajo la superficie a través de largas mangueras umbilicales.

Industrias y aplicaciones donde las unidades de energía hidráulica cumplen un propósito crítico

La unidad de energía hidráulica es una de las piezas de equipo industrial más aplicadas universalmente en prácticamente todos los sectores que involucran maquinaria pesada, movimiento de precisión o generación de gran fuerza. Comprender dónde se implementan las HPU aclara por qué su propósito es tan relevante.

El propósito de cada componente principal dentro de una unidad de energía hidráulica

La unidad de potencia hidráulica logra su propósito a través de un conjunto de componentes cuidadosamente integrados. Cada uno tiene una función específica y comprenderlos ayuda a aclarar por qué la HPU está diseñada como está.

Motor electrico

El motor proporciona la energía del motor primario. La mayoría de las HPU industriales utilizan motores de inducción de CA trifásicos por su confiabilidad, simplicidad y disponibilidad en un amplio rango de potencia. El eje de salida del motor se acopla directamente a la bomba. El tamaño del motor determina la potencia hidráulica máxima que la unidad puede entregar. En los diseños modernos energéticamente eficientes, un variador de velocidad controla el motor para adaptar la potencia a la demanda en tiempo real, lo que reduce significativamente el desperdicio de energía en cargas parciales.

Bomba Hidráulica

La bomba es el corazón de la unidad de potencia hidráulica. Extrae líquido del depósito y lo empuja al circuito del sistema bajo presión. Las bombas de engranajes se utilizan en aplicaciones sensibles a los costos y de baja presión. Las bombas de paletas proporcionan un funcionamiento más silencioso. Las bombas de pistón, tanto axiales como radiales, se utilizan en aplicaciones de alta presión, alta eficiencia o desplazamiento variable. El desplazamiento de la bomba se especifica en centímetros cúbicos por revolución (cc/rev) y, a una velocidad del eje determinada, esto determina directamente el caudal que la HPU puede suministrar.

depósito

El depósito almacena fluido hidráulico y cumple múltiples propósitos secundarios: permite que escapen las burbujas de aire, proporciona un amortiguador térmico para absorber el calor del sistema y da tiempo a las partículas contaminantes para que se asienten antes de que el fluido recircule. La regla general estándar es dimensionar el depósito en De 3 a 5 veces el caudal de la bomba por minuto , aunque las aplicaciones de alta temperatura pueden requerir tanques más grandes o refrigeración suplementaria.

Válvula de alivio de presión

Esta válvula es el principal dispositivo de seguridad del sistema. Se abre automáticamente cuando la presión excede el límite preestablecido, desviando el exceso de flujo de regreso al depósito. Sin él, un actuador bloqueado o un cilindro bloqueado haría que la presión aumentara hasta que fallara una tubería, manguera o componente. La válvula de alivio no es un componente de control, es un dispositivo de protección, y una HPU diseñada correctamente rara vez debería activarla durante el funcionamiento normal.

Conjunto de filtro

La limpieza del fluido hidráulico es uno de los factores más críticos en la longevidad del sistema. Los filtros en la HPU (generalmente en la línea de retorno, la línea de presión o ambas) eliminan la contaminación de partículas antes de que puedan dañar los componentes internos de la bomba, los carretes de las válvulas y los sellos del cilindro. La mayoría de las HPU industriales tienen como objetivo un nivel de limpieza de fluidos de ISO 4406 clase 14/16/11 al 16/18/13 , utilizando filtros con clasificaciones de 3 a 10 micras absolutas.

Intercambiador de calor

Las pérdidas de energía en el sistema hidráulico se manifiestan como calor en el fluido. Sin un intercambiador de calor, la temperatura del fluido aumentaría continuamente hasta que los sellos se degradaran, la viscosidad disminuyera y el desgaste de los componentes se acelerara. Los intercambiadores de calor por chorro de aire o enfriados por agua están dimensionados para disipar la carga de calor esperada, generalmente 25% a 40% de la potencia de entrada en un circuito de bomba fija convencional y mantener la temperatura del fluido entre 40°C y 60°C.

Válvulas de control y bloque múltiple

Las válvulas de control direccional, válvulas proporcionales, válvulas reductoras de presión y válvulas de control de flujo a menudo se montan en un bloque colector integrado en la HPU. Estos componentes dirigen el fluido presurizado al actuador correcto con la presión y el caudal correctos según lo ordena un PLC, control manual o controlador de secuencia automática. El enfoque montado en colector reduce las conexiones de tuberías, minimiza los puntos de fuga y mantiene el sistema compacto.

Cómo una unidad de energía hidráulica sirve para fines de precisión y automatización

Más allá de las aplicaciones de fuerza bruta, la unidad de potencia hidráulica cumple un propósito de precisión en la fabricación automatizada y el control de procesos. Con tecnología de válvula proporcional o servoválvula, los sistemas impulsados por HPU pueden controlar la posición del actuador dentro de un margen ±0,01mm y fuerza hacia dentro 1% del punto de ajuste — niveles de rendimiento que hacen que el sistema hidráulico sea competitivo con los servoaccionamientos eléctricos en muchas aplicaciones que requieren mucha fuerza.

En un sistema servohidráulico moderno, un controlador de circuito cerrado compara continuamente la posición real del actuador (medida por un transductor lineal) con la posición ordenada y ajusta la apertura de la servoválvula en consecuencia, corrigiendo las perturbaciones de carga y las variaciones de flujo en tiempo real. Esta capacidad de circuito cerrado se utiliza en:

• Máquinas de ensayo de materiales que deben aplicar perfiles de fuerza precisos a las muestras de ensayo.
• Simuladores de vuelo que replican señales de movimiento para el entrenamiento de pilotos
• Bancos de pruebas sísmicas que sacuden componentes estructurales para simular cargas sísmicas
• unutomotive fatigue test stands that apply road load spectra to vehicle components
• Prensas de forja industriales con posición de ariete y perfiles de fuerza programables.

En cada una de estas aplicaciones, la unidad de potencia hidráulica es lo que hace posible la fuerza y el movimiento. La servoválvula y el controlador determinan la precisión; la HPU determina la capacidad de energía.

Unidades de energía hidráulica centralizadas versus descentralizadas: diferentes propósitos para diferentes arquitecturas

La forma en que se implementa una unidad de energía hidráulica dentro de una instalación o máquina depende del propósito específico que debe cumplir. Hay dos enfoques arquitectónicos fundamentales, cada uno adecuado a diferentes requisitos.

Unidades de energía hidráulica centralizada

un single large HPU serves multiple machines or workstations through a ring main or branched distribution system. This approach is used in large manufacturing plants where many machines need hydraulic power simultaneously. The advantage is that one unit, one set of controls, and one maintenance point serve the whole facility. A centralized HPU for an automotive body shop might be rated at 500 kilovatios o más , suministrando decenas de estaciones de soldadura y sujeción. La desventaja es que una falla afecta a todas las máquinas aguas abajo simultáneamente y los tramos largos de tubería introducen pérdidas de presión.

Unidades de energía hidráulica descentralizadas (montadas en máquinas)

Cada máquina o celda de proceso tiene su propia HPU dedicada, dimensionada específicamente para los requisitos de esa máquina. Esta es la disposición más común en la fabricación moderna porque proporciona independencia (la falla de la HPU de una máquina no afecta a otras) y permite optimizar cada unidad para su ciclo de trabajo y requisitos de presión específicos. Las HPU compactas de esta categoría van desde Unidades de mesa de 0,5 kW para pequeños dispositivos de prueba de hasta unidades de 200kW para grandes máquinas de moldeo por inyección o fundición a presión.

Unidades de energía hidráulica portátiles y de alquiler

Las HPU portátiles tienen un propósito específico en mantenimiento, construcción y respuesta a emergencias: proporcionar energía hidráulica bajo demanda donde no existe una instalación fija. Las herramientas de rescate hidráulicas (las "mandíbulas de la vida") funcionan con HPU portátiles. Los equipos de construcción de tuberías utilizan unidades portátiles para accionar dobladoras y engarzadoras de tuberías hidráulicas. Los equipos de mantenimiento los utilizan para operar llaves dinamométricas hidráulicas en juntas bridadas grandes donde no hay energía disponible. Estas unidades suelen funcionar con motores diésel o de gasolina en lugar de eléctricos, lo que permite su funcionamiento en ubicaciones remotas o fuera de la red.

El propósito de una unidad de energía hidráulica en sistemas críticos para la seguridad

En aplicaciones críticas para la seguridad, la unidad de potencia hidráulica cumple un propósito que va más allá de simplemente impulsar el movimiento: debe proporcionar un funcionamiento garantizado y a prueba de fallas en condiciones de falla. Esto es particularmente importante en tres áreas.

Sistemas de parada de emergencia en petróleo y gas

Las unidades de energía hidráulica en instalaciones de petróleo y gas accionan válvulas de cierre de emergencia (ESD) y sistemas de prevención de reventones (BOP). Estas HPU deben poder accionar válvulas grandes de forma rápida y confiable en condiciones de falla, incluso durante cortes de energía. Los bancos de acumuladores cargados por la HPU almacenan suficiente energía hidráulica para operar todas las válvulas de emergencia varias veces, incluso si se pierde la fuente de energía principal. En instalaciones costa afuera, las HPU de control BOP están diseñadas para unPI 16D o estándares equivalentes con redundancia total.

unircraft Hydraulic Systems

Los aviones comerciales llevan múltiples unidades de energía hidráulica independientes (generalmente dos o tres sistemas, cada uno con su propia bomba (impulsada por motor, eléctrica o neumática), depósito y circuito) de modo que una falla en un sistema no comprometa el control de vuelo. El Boeing 737, por ejemplo, tiene dos sistemas hidráulicos independientes, cada uno de ellos capaz de operar los controles de vuelo primarios de forma independiente. El propósito de cada HPU en este contexto tiene que ver tanto con la redundancia y la tolerancia a fallas como con la generación de energía.

Prensas plegadoras y guillotinas industriales

Las plegadoras hidráulicas y las cizallas utilizan HPU para impulsar los arietes con fuerzas que podrían causar lesiones graves si no se controlan. La HPU de estas máquinas incorpora válvulas de contrapeso, sistemas de válvulas de seguridad de doble canal y monitoreo de posición para garantizar que el ariete solo pueda moverse a velocidades controladas y no pueda caer libremente en caso de falla de la manguera o de la válvula. La función de control de seguridad de la HPU es tan importante como su función de suministro de energía.

¿Qué determina el tamaño y las especificaciones de una unidad de energía hidráulica?

Seleccionar una unidad de energía hidráulica para un propósito determinado requiere hacer coincidir las especificaciones de la unidad con las demandas de la aplicación. Los parámetros clave que definen lo que una HPU debe ofrecer son:

• Presión de funcionamiento: La presión máxima del sistema requerida por el actuador más exigente, más un margen del 10 al 15 %. La mayoría de los sistemas industriales se sitúan entre 150 y 350 bar.
• Caudal: La demanda de flujo total simultánea de todos los actuadores activos. Si un cilindro con un diámetro de 100 mm necesita extenderse a 100 mm/s, requiere aproximadamente 47 L/min de flujo.
• Ciclo de trabajo: Con qué frecuencia y durante cuánto tiempo el sistema está bajo carga completa. Una HPU de servicio continuo tiene un tamaño y una refrigeración diferentes a las que se utilizan en ráfagas cortas con largos períodos de inactividad.
• Número de circuitos: Cuántos actuadores o funciones independientes debe atender la HPU simultáneamente y si tienen diferentes requisitos de presión o flujo.
• Medio ambiente: Rango de temperatura de funcionamiento, exposición al agua, polvo o atmósferas corrosivas y si la unidad debe cumplir con ATEX u otras clasificaciones de áreas peligrosas.
• Requisitos de control: Ya sea que la HPU necesite un control simple de encendido/apagado, control proporcional de presión y flujo, o servocontrol completo de circuito cerrado con retroalimentación de posición y fuerza.

Obtener esta especificación correcta es fundamental para que la HPU cumpla su propósito de manera confiable. Una unidad de tamaño insuficiente se sobrecalentará y fallará prematuramente. Una unidad de gran tamaño desperdicia energía y capital. La ingeniería adecuada de la especificación HPU es la base de un sistema hidráulico exitoso.

La evolución del propósito de las unidades de energía hidráulica en la industria moderna

El propósito de la unidad de potencia hidráulica se ha mantenido constante (convertir y entregar potencia hidráulica controlada), pero la forma en que se cumple ese propósito ha evolucionado significativamente con los avances en la electrónica, los materiales y la tecnología de fluidos.

Las HPU modernas incorporan cada vez más sensores habilitados para IoT que monitorean continuamente la temperatura del fluido, la presión, la salida del flujo de la bomba, la presión diferencial del filtro y el consumo de corriente del motor. Estos datos se incorporan a los algoritmos de mantenimiento predictivo que pueden detectar el desarrollo de desgaste de la bomba, bloqueo del filtro o contaminación del fluido semanas antes de que causen una falla. Una planta con 50 HPU conectadas en red a un sistema de monitoreo central puede lograr Reducciones del 40 al 60 % en el tiempo de inactividad no planificado en comparación con los programas de mantenimiento basados en el tiempo.

Los actuadores electrohidráulicos (EHA), unidades autónomas que combinan un pequeño motor eléctrico, una bomba y un actuador en un solo paquete, están comenzando a reemplazar los circuitos convencionales alimentados por HPU en algunas aplicaciones, particularmente en maquinaria aeroespacial y móvil donde el peso y el espacio de instalación son escaso. Sin embargo, para aplicaciones industriales de alta potencia, de actuadores múltiples o de servicio continuo, la unidad de energía hidráulica centralizada sigue siendo la solución más práctica y rentable y se espera que lo siga siendo en el futuro previsible.

La introducción de agua-glicol, éster sintético y fluidos hidráulicos resistentes al fuego también ha ampliado los entornos en los que las HPU pueden operar de forma segura, particularmente en fundiciones, instalaciones de fundición a presión y minería subterránea donde el riesgo de incendio hace que el aceite mineral no sea adecuado. En estos entornos, la HPU cumple el mismo propósito fundamental, pero con una especificación de fluido elegida para cumplir con las normas de seguridad sin sacrificar el rendimiento.
