Cómo funciona una unidad de energía hidráulica: guía completa

Cómo funciona una unidad de energía hidráulica: la respuesta corta

un unidad de potencia hidráulica (HPU) Funciona mediante el uso de un motor eléctrico o de combustión para impulsar una bomba hidráulica, que extrae líquido de un depósito y lo presuriza. Ese fluido presurizado luego se dirige a través de válvulas de control a actuadores (cilindros o motores hidráulicos) que convierten la energía del fluido en fuerza mecánica o movimiento. Una vez que el fluido completa su trabajo, regresa al depósito, donde se filtra y enfría antes de que se repita el ciclo.

Este proceso de circuito cerrado permite que una unidad compacta genere una fuerza enorme. Una HPU industrial estándar que funciona a 3.000 PSI (207 bares) puede entregar decenas de miles de libras de fuerza de empuje o tracción a través de un cilindro relativamente pequeño, razón por la cual los sistemas hidráulicos siguen siendo la opción dominante en equipos pesados, prensas de fabricación, soporte terrestre aeroespacial y aplicaciones marinas.

Componentes centrales de un Unidad de energía hidráulica

Comprender cómo funciona una unidad de energía hidráulica comienza con saber qué hace cada componente principal. Cada HPU, desde una unidad de mesa de 1 galón hasta un paquete de energía industrial de 500 galones, contiene los mismos componentes básicos.

Depósito (tanque hidráulico)

El depósito almacena el suministro de fluido hidráulico. No es simplemente un contenedor pasivo. Un depósito bien diseñado permite que el aire arrastrado escape del fluido de retorno, proporciona suficiente superficie para la disipación de calor y utiliza deflectores internos para separar la línea de retorno de la entrada de succión de la bomba. Esta separación evita que el fluido de retorno aireado y caliente vuelva a ingresar inmediatamente a la bomba. Las reglas generales para el tamaño del tanque sugieren un volumen de fluido igual a De tres a cinco veces el caudal por minuto de la bomba. , aunque los sistemas con ciclos de trabajo elevados suelen requerir más.

Motor principal (motor eléctrico o motor)

El motor primario suministra la energía mecánica que impulsa la bomba. En aplicaciones industriales y estacionarias, un motor eléctrico trifásico de corriente alterna es estándar y generalmente varía desde 1 HP para prensas de taller pequeñas hasta más de 200 HP para líneas de prensas hidráulicas grandes o máquinas de moldeo por inyección. Los equipos móviles (excavadoras, minicargadoras, grúas) utilizan el motor diésel del vehículo como motor principal, con una toma de fuerza (PTO) que lo conecta a la bomba hidráulica.

Bomba Hidráulica

La bomba es el corazón de la unidad de potencia hidráulica. No crea presión, crea flujo. La presión solo se desarrolla cuando ese flujo encuentra resistencia (una carga). Predominan tres tipos de bombas:

• Bombas de engranajes: Sencillo, asequible y tolerante a la contaminación. Desplazamiento fijo. Común en cortadoras de troncos, camiones volquete y unidades eléctricas de bajo costo. Eficiencia típica: 80–85%.
• Bombas de paletas: Funcionamiento más silencioso y buena eficiencia volumétrica. Se utiliza en máquinas herramienta y equipos industriales que requieren un rendimiento suave y silencioso.
• Bombas de pistón: Capacidad de alta presión (hasta 6000 PSI y más), opciones de desplazamiento variable y alta eficiencia (90–95%). La opción estándar para aplicaciones exigentes como prensas hidráulicas, moldeo por inyección y aeroespacial.

Válvulas de control

Las válvulas de control controlan hacia dónde va el fluido, qué tan rápido se mueve y cuánta presión se permite. Las tres categorías principales son:

• Válvulas de control direccional (DCV): Determine qué puerto del actuador recibe fluido presurizado y cuál regresa al tanque. Los DCV operados por solenoide permiten un control remoto o automatizado.
• Válvulas de control de presión: Incluya válvulas de alivio (que establecen el límite de presión máxima del sistema), válvulas reductoras de presión y válvulas de secuencia. Una válvula de alivio es un dispositivo de seguridad fundamental; sin ella, un actuador bloqueado podría generar presión hasta que algo falle catastróficamente.
• Válvulas de control de flujo: Regule la velocidad del actuador restringiendo o midiendo el flujo de fluido. Así es como los operadores controlan la velocidad de extensión y retracción de los cilindros.

unctuators

unctuators are the output devices that convert hydraulic fluid power back into mechanical work. Cilindros hidráulicos producir fuerza y movimiento lineal: extender o retraer una varilla. motores hidraulicos producen movimiento giratorio y torsión. La elección depende enteramente del tipo de movimiento que requiera la aplicación.

Sistema de filtración

La contaminación es la causa número uno de fallas de los componentes hidráulicos; las encuestas de la industria atribuyen consistentemente 70-80% de las fallas hidráulicas a la contaminación de fluidos. Los filtros se colocan en la succión (para proteger la bomba), la presión (para proteger los componentes aguas abajo) y el retorno (para limpiar el fluido antes de que vuelva a ingresar al depósito). Las clasificaciones de los filtros se expresan en micras; la mayoría de los sistemas apuntan a un nivel de limpieza de ISO 4406 Clase 16/14/11 o mejor.

Intercambiador de calor o enfriador

Los sistemas hidráulicos generan calor, aproximadamente 25-30% de la potencia de entrada Normalmente se pierde en forma de calor en un sistema estándar. El fluido que opera por encima de 180°F (82°C) se degrada rápidamente, acelerando el desgaste y la oxidación del sello. Los enfriadores por chorro de aire o los intercambiadores de calor enfriados por agua mantienen la temperatura del fluido dentro del rango operativo recomendado, generalmente 100°F a 140°F (38°C a 60°C) .

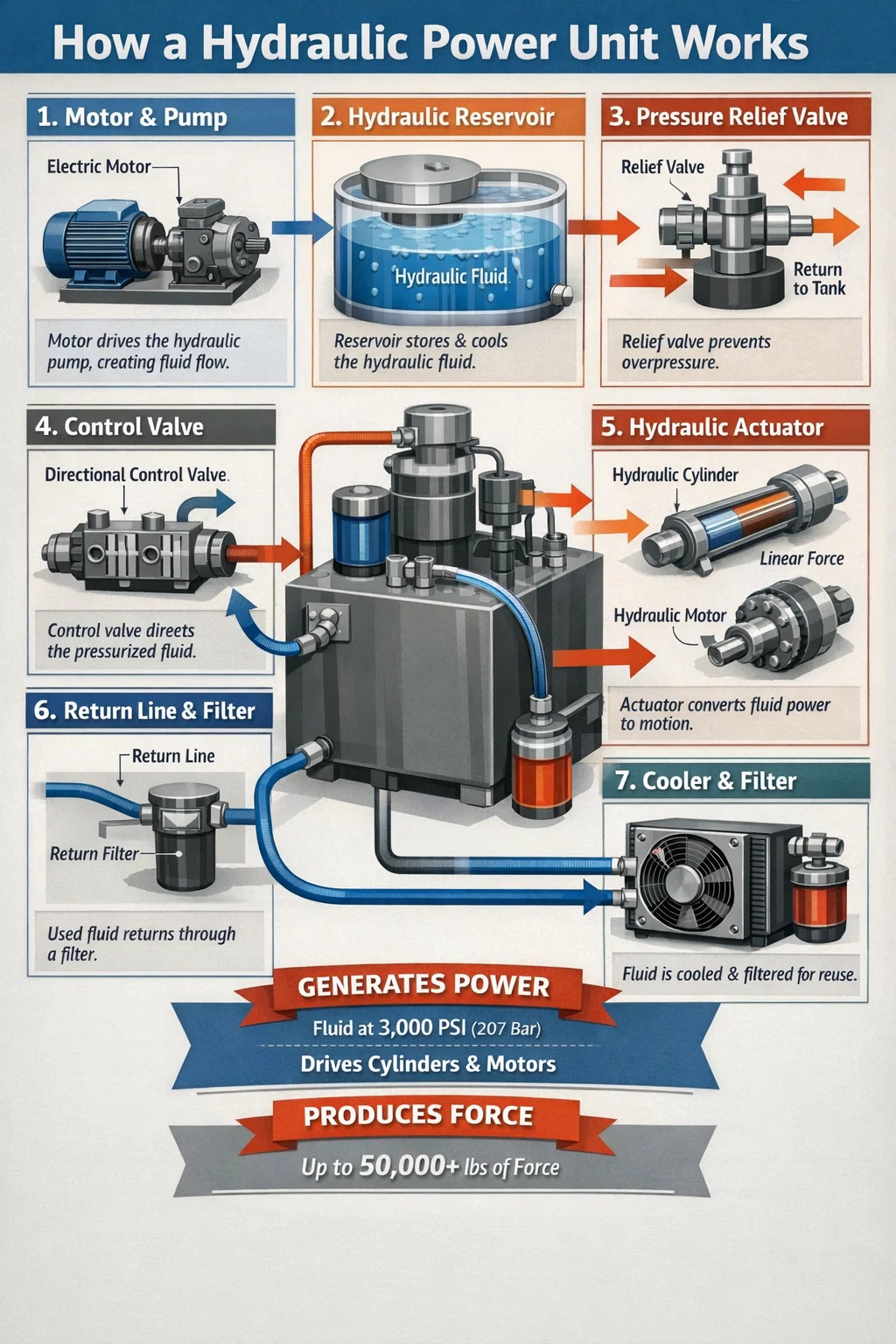

Ciclo de funcionamiento paso a paso de una unidad de potencia hidráulica

Desglosar el ciclo operativo deja claro exactamente cómo funciona una unidad de energía hidráulica de principio a fin:

1. El motor arranca, la bomba gira: El motor primario hace girar la bomba. La geometría interna de la bomba (dientes de engranajes engranados, pistones giratorios o paletas deslizantes) crea cámaras de expansión y contracción que extraen fluido del depósito a través de la línea de succión.
2. El fluido presuriza: La bomba fuerza el fluido hacia la línea de presión a un caudal determinado por el desplazamiento de la bomba y las RPM. La presión aumenta a medida que el fluido encuentra resistencia: el peso de una carga, una válvula cerrada o la fuerza requerida para mover un actuador.
3. La válvula de alivio mantiene el límite del sistema: Si la presión excede el ajuste de la válvula de alivio (por ejemplo, 3000 PSI), la válvula se abre y desvía el exceso de flujo de regreso al tanque, protegiendo todos los componentes.
4. La válvula direccional dirige el fluido: unn operator or control system energizes a solenoid, shifting the directional valve. Pressurized fluid is directed to one port of a cylinder or motor.
5. unctuator moves: La presión del fluido que actúa sobre el área del pistón crea fuerza (Fuerza = Presión × Área). Un cilindro de 4 pulgadas de diámetro a 2500 PSI produce aproximadamente 31,400 lbf de fuerza de empuje .
6. El líquido de retorno regresa: El fluido desplazado desde el lado opuesto del actuador regresa a través de la válvula direccional y la línea de retorno al depósito, pasando a través del filtro de retorno.
7. El líquido se enfría y se filtra: En el depósito, el fluido se asienta, libera el aire atrapado y se enfría. Luego estará listo para ser aspirado nuevamente a la línea de succión para el siguiente ciclo.

Tipos de unidades de energía hidráulica y sus diferencias operativas

No todas las unidades de energía hidráulica funcionan de la misma manera internamente. Las opciones de diseño afectan significativamente el rendimiento, la eficiencia y la idoneidad de las aplicaciones.

Sistemas de bombas de desplazamiento variable

En una HPU de desplazamiento variable, la bomba ajusta automáticamente su flujo de salida para satisfacer la demanda del sistema. Cuando un actuador mantiene la posición y no se necesita movimiento, la bomba se desacelera y entrega solo el flujo suficiente para mantener la presión. Esto reduce drásticamente la generación de calor y el consumo de energía en comparación con los sistemas de desplazamiento fijo que desvían continuamente el exceso de flujo a través de la válvula de alivio. Los sistemas de desplazamiento variable bien implementados pueden reducir el consumo de energía en 30–50% versus diseños comparables de desplazamiento fijo.

HPU de accionamiento de velocidad variable

En lugar de variar el desplazamiento de la bomba, una unidad de potencia hidráulica VSD varía la velocidad del motor mediante un variador de frecuencia (VFD). Cuando la demanda cae, el motor se desacelera en lugar de que la bomba desvíe el flujo. Estos sistemas son cada vez más populares en las instalaciones industriales modernas porque reducen tanto los costos de energía como los niveles de ruido: una HPU impulsada por VSD en reposo puede funcionar a por debajo de 65 dB(A) , en comparación con los 75–80 dB(A) de una unidad convencional a máxima velocidad.

Fluido hidráulico: el medio que hace que todo funcione

El fluido hidráulico hace mucho más que transmitir presión. Lubrica todos los componentes internos de la bomba y del motor, aleja el calor de los puntos de fricción, previene la corrosión y sella los espacios entre las piezas móviles. Seleccionar y mantener el fluido adecuado es tan importante como seleccionar la bomba adecuada.

Viscosidad y su impacto

La viscosidad es la propiedad del fluido más importante en un sistema hidráulico. ISO VG 46 El aceite mineral es la opción más común para las HPU industriales que funcionan en entornos de temperatura normal. Una viscosidad demasiado baja provoca un aumento de las fugas internas de la bomba y un desgaste acelerado. Una viscosidad demasiado alta aumenta la resistencia, genera más calor y puede hacer que la bomba muera de hambre en los arranques en frío. La mayoría de los sistemas especifican un rango de viscosidad de 25–54 cSt a temperatura de funcionamiento .

Tipos de fluidos utilizados en unidades de energía hidráulica

• Aceite mineral: Estándar para la mayoría de aplicaciones industriales y móviles. Buena lubricidad, ampliamente disponible y rentable. No apto donde el riesgo de incendio es significativo.
• Fluidos resistentes al fuego (HFA, HFB, HFC, HFD): Requerido en acerías, operaciones de fundición a presión y otros ambientes de alta temperatura. Los tipos de agua-glicol y éster sintético son los más comunes.
• Fluidos biodegradables: A base de ésteres vegetales o polialquilenglicol (PAG). Obligatorio en aplicaciones ambientalmente sensibles: equipos forestales, plataformas marinas, construcción de vías navegables.
• Fluidos de éster de fosfato: Se utiliza en sistemas hidráulicos de aviación comercial por su excelente resistencia al fuego y estabilidad a altas presiones operativas (hasta 3000 PSI en sistemas de aeronaves).

Aplicaciones comunes que dependen de unidades de energía hidráulica

La razón por la que las unidades de energía hidráulica se utilizan en tantas industrias se reduce a una ventaja fundamental: Ninguna otra tecnología ofrece una densidad de fuerza comparable al mismo costo. . Una unidad de potencia hidráulica de 10 HP puede generar más de 50 000 lbf de fuerza a través de un cilindro modesto. Un actuador lineal eléctrico con una capacidad de fuerza equivalente costaría varias veces más y ocuparía mucho más espacio.

Manufactura Industrial

Las prensas hidráulicas son la columna vertebral del estampado, la forja y el conformado de metales. Una prensa hidráulica de 500 toneladas utiliza una HPU que entrega un flujo de 3000 a 5000 PSI para desarrollar el tonelaje necesario para formar componentes de acero. Las máquinas de moldeo por inyección utilizan HPU para generar la fuerza de sujeción, comúnmente 100 a 6.000 toneladas — que mantiene unidas las mitades del molde durante la inyección de plástico.

Equipos móviles y de construcción

Todas las excavadoras, topadoras y grúas dependen de la energía hidráulica. Una excavadora de tamaño mediano (clase de 20 toneladas) normalmente lleva una HPU que entrega 50 a 80 galones por minuto a 5000 PSI para impulsar las funciones de pluma, brazo, cucharón y giro simultáneamente. El paquete compacto de una HPU permite que toda esta potencia esté empaquetada dentro del marco oscilante de la máquina.

unerospace and Defense

Los aviones comerciales utilizan unidades de energía hidráulica a bordo, a menudo llamadas unidades de energía hidráulica, para operar las superficies de control de vuelo, el tren de aterrizaje y los inversores de empuje. El sistema hidráulico de un Boeing 737 funciona a 3000 psi y utiliza dos sistemas de bombas independientes impulsados por motores más bombas eléctricas de respaldo. Los vehículos militares utilizan HPU para la rotación de la torreta, la nivelación de la suspensión y el posicionamiento del sistema de armas.

Marino y Offshore

Los sistemas de dirección de barcos (engranajes de dirección hidráulicos de tipo ariete), las grúas de cubierta, los molinetes de ancla y los sistemas de prevención de reventones (BOP) en alta mar utilizan HPU dedicadas. Los sistemas de control submarinos BOP utilizan HPU capaces de operar a 5.000 psi , con bancos de acumuladores que garantizan la capacidad de cierre de emergencia incluso si falla el suministro eléctrico principal.

Manipulación y elevación de materiales

Los niveladores de muelle, los elevadores de tijera, los elevadores de vehículos y los compactadores de camiones de basura utilizan HPU de tamaño pequeño a mediano. Un elevador automotriz de dos postes con capacidad para 10,000 libras generalmente usa un 2 HP, HPU de 2 galones operando entre 2500 y 3000 PSI, lo que demuestra cómo una unidad modesta puede manejar cargas sustanciales cuando se aplica el tamaño de cilindro adecuado.

Presión, flujo y potencia: la física detrás de la fuerza hidráulica

un practical grasp of the underlying physics helps operators and engineers size systems correctly and diagnose problems effectively.

Ley de Pascal Este es el principio fundamental: la presión aplicada a un fluido confinado se transmite por igual en todas las direcciones a través del fluido. Esto es lo que permite que una bomba pequeña genere una fuerza enorme a través de un cilindro de gran diámetro: la presión es la misma en la salida de la bomba y en la cara del pistón del cilindro, pero la fuerza se multiplica por el área mayor.

Fórmulas hidráulicas clave que rigen el funcionamiento de una unidad de energía hidráulica:

• Fuerza (lbf) = Presión (PSI) × Área (in²): un 5-inch bore cylinder (area = 19.6 in²) at 3,000 PSI generates 58,800 lbf of push force.
• Flujo (GPM) = Desplazamiento (in³/rev) × RPM ÷ 231: un gear pump with 1.5 in³/rev displacement at 1,800 RPM delivers approximately 11.7 GPM.
• Potencia hidráulica = Presión (PSI) × Flujo (GPM) ÷ 1714: un system running at 3,000 PSI and 10 GPM requires approximately 17.5 hydraulic horsepower. With typical pump and motor efficiencies, the actual motor draw is roughly 20–22 HP.
• Velocidad del cilindro (pulg/min) = Flujo (pulg³/min) ÷ Área (pulg²): Un flujo más alto significa un movimiento más rápido del actuador; Los cilindros de mayor diámetro se mueven más lentamente para el mismo caudal.

Problemas comunes de la unidad de energía hidráulica y sus causas

Incluso una HPU bien diseñada desarrollará problemas con el tiempo. Conocer los síntomas y las causas fundamentales acelera el diagnóstico y reduce el tiempo de inactividad.

sobrecalentamiento

Temperatura del fluido superior 180°F (82°C) es el problema operativo más común. Las causas incluyen un enfriador de tamaño insuficiente, aletas del enfriador obstruidas, fugas internas excesivas en componentes desgastados (que convierten la energía de la presión en calor) o una válvula de alivio demasiado alta para un funcionamiento continuo. Cada aumento de 18 °F (10 °C) por encima del rango de temperatura recomendado aproximadamente duplica la tasa de oxidación del fluido y degradación del sello.

Rendimiento del actuador lento o débil

La extensión lenta del cilindro combinada con una presión normal del sistema generalmente indica un problema de flujo: bomba desgastada, filtro de succión obstruido o válvula de cierre de succión parcialmente cerrada. Una fuerza débil con flujo normal sugiere una presión insuficiente; verifique la configuración de la válvula de alivio y busque derivación interna del cilindro (sellos de pistón desgastados). Una bomba entregando menos del 85% de su caudal nominal a presión de funcionamiento normalmente es necesario reemplazarlo o reconstruirlo.

Ruido excesivo

La cavitación, cuando la bomba no puede recibir un suministro de fluido adecuado, produce un sonido distintivo de chirrido o chirrido. Provoca daños rápidos en la bomba. Las causas incluyen un filtro de succión bloqueado, una viscosidad del fluido demasiado alta para las condiciones (especialmente en arranque en frío) o una línea de succión demasiado pequeña o demasiado larga. La aireación, causada por el aire que ingresa a través de accesorios sueltos en el lado de succión, produce un sonido diferente (más bien un gemido o un traqueteo) y provoca un comportamiento esponjoso del actuador.

Fuga externa

Las fugas de fluido hidráulico son tanto un problema de mantenimiento como un peligro para la seguridad. Los sellos se endurecen y agrietan cuando se exponen al calor y a fluidos contaminados. El fluido hidráulico de alta presión inyectado a través de la piel a partir de una fuga perforada en una manguera es un emergencia medica — puede causar una destrucción grave del tejido incluso cuando la herida inicial parece menor. La inspección y el reemplazo periódicos de las mangueras de forma programada (normalmente cada 4 a 6 años, independientemente de su apariencia) es una práctica estándar en los programas de mantenimiento responsable.

La presión no llega al punto de ajuste

Si el sistema no puede alcanzar su ajuste de presión, es posible que la válvula de alivio esté atascada, configurada incorrectamente o desgastada. El desgaste interno de la bomba que provoca un bypass excesivo es otra causa frecuente. Primero verifique sistemáticamente la válvula de alivio; aíslela y pruebe la presión de salida de la bomba directamente. Una buena bomba debería alcanzar fácilmente entre el 110% y el 120% de la presión nominal del sistema en una prueba de punto muerto antes de que se abra la válvula de alivio.

Mantenimiento de la unidad de energía hidráulica: lo que realmente prolonga la vida útil

un properly maintained hydraulic power unit can deliver 20.000 horas de vida útil para el depósito, válvulas y componentes estructurales principales. Las bombas en sistemas limpios con fluidos en buen estado alcanzan habitualmente entre 10.000 y 15.000 horas. Los sistemas descuidados pueden fallar catastróficamente en 2000 horas.

• Muestreo y análisis de fluidos: Tome muestras de aceite cada 500 a 1000 horas y envíelas a un laboratorio de análisis de fluidos. Los recuentos de partículas, el contenido de agua, la viscosidad y las concentraciones de metales de desgaste revelan problemas semanas o meses antes de que se conviertan en fallas catastróficas. Esta es la práctica de mantenimiento con mayor retorno de la inversión disponible.
• Reemplazo de filtro: Reemplace los filtros de retorno y presión en el intervalo recomendado por el fabricante o cuando los indicadores de presión diferencial muestren restricción, lo que ocurra primero. Nunca pase por alto un filtro para extender los intervalos de cambio.
• Mantenimiento del respirador: El respiradero del depósito evita que el polvo atmosférico entre en el tanque a medida que cambia el nivel del líquido. Un respiradero obstruido puede provocar cavitación en la bomba al crear un vacío en el depósito. Reemplace los respiraderos cada dos cambios de aceite.
• Intervalos de cambio de fluido: En un servicio industrial típico con aceite mineral, los cambios completos de fluido cada 2000 a 4000 horas son una base razonable. Los entornos de alta temperatura o alta contaminación requieren cambios más frecuentes. Deje que los datos del análisis de fluidos impulsen el cronograma en lugar de intervalos de calendario fijos.
• Rutina de inspección visual: Los controles semanales deben incluir el nivel de líquido, un indicador de temperatura, indicadores de restricción del filtro y un escaneo visual de todos los accesorios y mangueras externos para detectar fugas de líquido. La detección temprana de un conector que supura evita una manguera defectuosa y un evento de contaminación total del sistema.

Dimensionamiento de una unidad de potencia hidráulica para su aplicación

El dimensionamiento correcto de la HPU requiere trabajar a través de cuatro parámetros interconectados: fuerza requerida, velocidad requerida, ciclo de trabajo y presión de operación. Saltarse cualquiera de estos conduce a una unidad de tamaño insuficiente que no puede cumplir los objetivos de rendimiento o a una unidad de tamaño excesivo que desperdicia capital y energía.

Paso 1: Defina la fuerza requerida y seleccione la presión de trabajo

Comience con la carga máxima que debe soportar el actuador. Agregue un 25 % para pérdidas por fricción y contrapresión. Elija una presión de trabajo (normalmente entre 1500 y 3000 PSI para trabajos industriales generales) y calcule el diámetro interior del cilindro requerido: unrea = Force ÷ Pressure . Una presión de trabajo más alta permite cilindros más pequeños y estructuras más livianas, pero exige un mejor sellado y una filtración más ajustada.

Paso 2: determinar el caudal requerido

Flujo requerido (GPM) = Área del cilindro (pulg²) × Velocidad requerida (pulg/min) ÷ 231. Si el cilindro debe extenderse 12 pulgadas en 4 segundos (180 pulg/min) con un diámetro interior de 3 pulgadas (área = 7,07 pulg²), el flujo requerido es aproximadamente 5,5 galones por minuto . Agregue entre un 10% y un 15% para pérdidas de válvulas y fugas internas.

Paso 3: Calcule la potencia del motor

HP = (PSI × GPM) ÷ (1714 × eficiencia general). Para un sistema de 2500 PSI, 5,5 GPM y 85% de eficiencia, los HP del motor requeridos son aproximadamente 9,4 CV . Redondee al siguiente tamaño de bastidor de motor estándar; en este caso, un motor de 10 HP.

Paso 4: Dimensionar el depósito y el enfriador para el ciclo de trabajo

un machine running continuously at full load needs a larger reservoir and more cooling capacity than one cycling 20% of the time with long idle periods. For continuous duty, size the reservoir at cinco veces el flujo por minuto de la bomba e incluya un enfriador activo clasificado para rechazar al menos el 25 % de la energía de entrada como calor.
