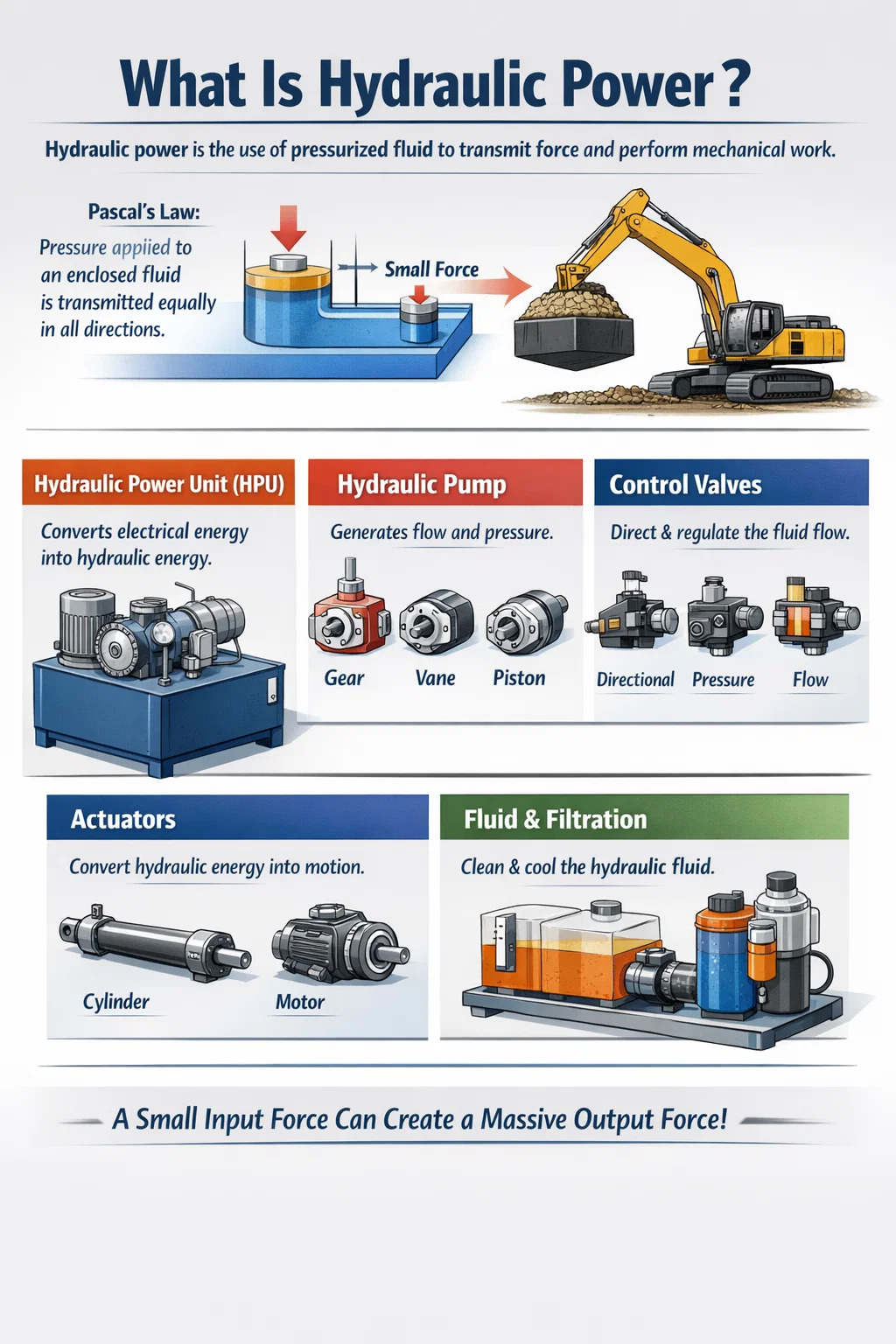

¿Qué es la energía hidráulica? La respuesta directa
La energía hidráulica es el uso de fluido presurizado, casi siempre a base de aceite, para transmitir fuerza y realizar trabajo mecánico. El principio fundamental es la Ley de Pascal: la presión aplicada a un fluido encerrado se transmite por igual en todas las direcciones. Esto significa que una fuerza de entrada relativamente pequeña, que actúa sobre un área de pistón pequeña, puede amplificarse hasta convertirse en una fuerza de salida masiva sobre un área de pistón más grande. En términos prácticos, es por eso que un cilindro hidráulico compacto puede levantar un cucharón de excavadora de 30 toneladas, sujetar una prensa con miles de kilonewtons o accionar el mecanismo de dirección de un barco con precisión y repetibilidad.
La fuente de energía en un sistema hidráulico es la unidad de potencia hidráulica (HPU) — a veces llamado paquete de energía hidráulica o central eléctrica. Convierte la energía eléctrica (o diésel) en energía hidráulica impulsando una bomba que presuriza el fluido y luego distribuye esa presión a través de mangueras, válvulas y cilindros a donde sea necesario realizar el trabajo. Sin una HPU del tamaño adecuado, ni siquiera los componentes posteriores más sofisticados pueden funcionar de manera confiable.
La potencia hidráulica se mide en kilovatios (kW) o caballos de fuerza (HP) y la presión del sistema se mide en bar o PSI. Los sistemas hidráulicos industriales comúnmente operan entre 150 bar (2175 PSI) y 350 bar (5076 PSI) , aunque los sistemas de presión ultraalta en aplicaciones aeroespaciales o submarinas pueden superar los 700 bar. El caudal, medido en litros por minuto (L/min) o galones por minuto (GPM), determina la velocidad del actuador, mientras que la presión determina la salida de fuerza.
Componentes principales de un sistema hidráulico
Un circuito hidráulico completo se compone de varios componentes interdependientes. Cada uno juega un papel específico; una debilidad en cualquier parte degrada el rendimiento general del sistema.
Unidad de energía hidráulica (HPU)
La HPU es el corazón del sistema. Por lo general, consta de un motor eléctrico o de combustión, una bomba hidráulica, un depósito (tanque) para almacenamiento de fluidos, un intercambiador de calor o circuito de refrigeración, conjuntos de filtración, válvulas de alivio de presión y un acumulador en muchos diseños. La capacidad del depósito varía desde unos pocos litros en las centrales compactas hasta varios miles de litros en las grandes plantas industriales. Las clasificaciones de motores para HPU industriales comúnmente abarcan desde 0,37 kW hasta más de 500 kW , dependiendo de la demanda de la aplicación.
Bomba Hidráulica
La bomba convierte la energía mecánica en flujo hidráulico. Los tres tipos de bombas dominantes en el uso industrial son las bombas de engranajes (rentables, presión de hasta ~250 bar), bombas de paletas (flujo suave, 70-175 bar) y bombas de pistón (presión y eficiencia más altas, hasta 420 bar o más). Las bombas de pistón de desplazamiento variable son particularmente valoradas porque ajustan la salida de flujo para satisfacer la demanda de carga, reduciendo el consumo de energía en 20–40% en comparación con alternativas de desplazamiento fijo.
Válvulas de control
Las válvulas de control direccional dirigen el fluido al actuador correcto. Las válvulas de control de presión (de alivio, reductoras y de secuencia) protegen el circuito y gestionan la salida de fuerza. Las válvulas de control de flujo controlan la velocidad del actuador. Los sistemas modernos utilizan cada vez más válvulas proporcionales o servoválvulas, que responden a señales electrónicas para permitir el control de circuito cerrado, esencial para las máquinas CNC, el moldeo por inyección y la robótica.
Actuadores
Los actuadores convierten la energía hidráulica nuevamente en trabajo mecánico. Los actuadores lineales (cilindros) producen fuerza de empuje/tracción, mientras que los motores hidráulicos producen par giratorio. Los diámetros de los cilindros varían desde 20 mm en maquinaria compacta hasta más de 1000 mm en equipos de prensa grandes. Un cilindro con un diámetro de 200 mm que funciona a 300 bar genera aproximadamente 942 kN (alrededor de 96 toneladas métricas) de sujeción o fuerza de elevación.
Fluido y filtración
El fluido hidráulico cumple cuatro funciones simultáneamente: transmitir potencia, lubricar componentes internos, disipar calor y sellar holguras. El aceite mineral ISO VG 46 es el grado más utilizado para maquinaria industrial. La contaminación es la causa principal de fallas hidráulicas; los estudios de la industria de energía hidráulica muestran consistentemente que Más del 70% de las fallas del sistema hidráulico. están relacionados con la contaminación. La limpieza objetivo suele ser ISO 4406 clase 16/14/11 para servosistemas y 18/16/13 para circuitos estándar.
Cómo funciona una unidad de energía hidráulica: paso a paso
Comprender la secuencia interna de una HPU ayuda tanto en la resolución de problemas como en el diseño del sistema.
- El motor eléctrico arranca y acciona la bomba hidráulica a velocidad fija o variable.
- La bomba extrae fluido del depósito a través de un filtro de succión, lo presuriza y lo entrega a la línea de presión.
- Una válvula de alivio de presión establece la presión máxima del sistema. Si la demanda aguas abajo es baja, el exceso de flujo regresa al tanque a través de la válvula de alivio y se convierte en calor; por eso es importante la eficiencia energética.
- El fluido presurizado viaja a través de mangueras o tubos de acero hasta el colector de la válvula de control direccional.
- Cuando un operador o PLC le indica a una válvula que cambie, el fluido se dirige al actuador correspondiente. El actuador se extiende, retrae o gira según se le ordena.
- El fluido de retorno del actuador regresa al depósito a través de un filtro de retorno, que elimina las partículas generadas por el desgaste de los componentes.
- Un intercambiador de calor o un enfriador por aire mantiene la temperatura del aceite dentro del rango recomendado, generalmente 35°C a 60°C — para proteger los sellos y mantener la viscosidad.
- Los sensores monitorean la presión, la temperatura y el nivel de fluido, enviando datos al panel de control o al sistema SCADA para una supervisión en tiempo real.
Se puede agregar un acumulador (un recipiente a presión con una vejiga cargada de gas) para almacenar energía hidráulica y liberarla en escenarios de demanda ráfaga, lo que permite que la HPU use un motor más pequeño y al mismo tiempo cumpla con los requisitos de carga máxima. Esta técnica es común en prensas plegadoras y equipos de fundición a presión.
Energía hidráulica versus energía eléctrica y neumática
Los ingenieros suelen comparar sistemas hidráulicos, eléctricos y neumáticos antes de comprometerse con un diseño. Cada enfoque tiene fortalezas genuinas y limitaciones concretas.
| Criterio | Hidráulico | Eléctrico (servo) | Neumático |
| Densidad de fuerza | Muy alto (≥50 kN/kg) | Medio | Bajo (práctico ≤10 bar) |
| Control de precisión/posición | Alto (servohidráulico) | Excelente | Limitado |
| Eficiencia energética | 60–85% (bomba variable) | 85-95% | 25-35% |
| Protección contra sobrecarga | inherentee (válvula de alivio) | Requiere electrónica | Inherent |
| Complejidad del mantenimiento | Medio–High | Bajo-medio | Bajo |
| Presión de funcionamiento típica | 150–420 barras | N/A | 5-10 barras |
Comparación de tecnologías de accionamiento hidráulico, servo eléctrico y neumático según criterios clave de ingeniería
La energía hidráulica tiene una clara ventaja en aplicaciones que requieren una fuerza muy alta en una forma compacta. Un cilindro hidráulico que produzca 500 kN podría pesar 30 kg; Lograr la misma fuerza con un actuador eléctrico de tornillo de bolas podría requerir un sistema que pese cinco veces más. Por el contrario, donde dominan la precisión de posicionamiento submilimétrica y los requisitos de cero fugas, los servoaccionamientos eléctricos han reemplazado en gran medida los diseños hidráulicos más antiguos en máquinas herramienta y equipos semiconductores.
Los sistemas electrohidráulicos modernos combinan ambos mundos: un servomotor de velocidad variable impulsa la bomba hidráulica, entregando presión y flujo según demanda con eficiencias cercanas a la actuación eléctrica y al mismo tiempo conservando la densidad de fuerza del sistema hidráulico. Estas unidades de potencia servohidráulica están ganando rápidamente adopción en el moldeo por inyección y la conformación de metales.
Industrias y aplicaciones clave de la energía hidráulica
La energía hidráulica está integrada en casi todos los sectores que implican movimiento, conformado o control de fuerza de cargas pesadas. El mercado mundial de equipos hidráulicos estaba valorado en aproximadamente 40 mil millones de dólares en 2023 y se prevé que crezca a una tasa compuesta anual de alrededor del 4,5 % hasta 2030, impulsada por la actividad de la construcción y la demanda de automatización industrial.
Equipos móviles y de construcción
Las excavadoras, topadoras, grúas y cargadoras dependen completamente de la energía hidráulica para el movimiento de la pluma, el brazo y el cucharón. Una excavadora estándar de 20 toneladas lleva una unidad de potencia hidráulica que entrega aproximadamente 130-180 kilovatios a presiones del sistema de alrededor de 350 bar. Los sistemas hidráulicos con detección de carga de las excavadoras modernas ajustan automáticamente el desplazamiento de la bomba para que coincida con la fuerza de excavación instantánea requerida, lo que reduce el consumo de combustible hasta en un 25 % en comparación con los sistemas más antiguos de presión constante.
Tecnología de prensado y conformado de metales
Las prensas hidráulicas para estampado, forja, embutición profunda y fundición a presión requieren fuerzas de sujeción controladas y muy altas que son difíciles de lograr con accionamientos mecánicos. Las grandes prensas de forja funcionan a 50 MN a 750 MN (meganewtons), impulsado por múltiples HPU que funcionan en paralelo. Las prensas plegadoras para doblar chapa utilizan unidades de potencia servohidráulicas para lograr una repetibilidad de la posición del ariete de ±0,01 mm, una especificación que sería imposible con circuitos hidráulicos de flujo fijo.
Hidráulica marina y costa afuera
Los sistemas hidráulicos submarinos controlan los dispositivos de prevención de reventones (BOP), los vehículos operados a distancia (ROV) y los molinetes de ancla en plataformas marinas. En los sistemas de control BOP de aguas profundas se utilizan unidades de potencia hidráulica de alta presión con capacidad de hasta 690 bar. El equipo de cubierta de los barcos (grúas, tapas de escotillas, rampas de popa) se basa en centrales hidráulicas centralizadas que distribuyen la presión por todo el barco.
Manufactura Industrial
Las máquinas de moldeo por inyección, las máquinas de fundición a presión, las prensas de vulcanización de caucho y los equipos de fábricas de papel utilizan HPU dedicadas. Una máquina de moldeo por inyección típica de 1000 toneladas requiere una unidad de potencia hidráulica con capacidad nominal de 55–75 kilovatios con un caudal de 100 a 200 L/min. La transición de estas máquinas a HPU servohidráulicas normalmente reduce el consumo de electricidad entre un 30% y un 60% por ciclo de producción.
Aeroespacial y Defensa
Las superficies de control de vuelo de las aeronaves, el tren de aterrizaje y los inversores de empuje dependen de sistemas hidráulicos que operan a 207 bares (3000 PSI) en aviones comerciales más antiguos y 345 bar (5000 PSI) en diseños más nuevos como el Boeing 787 y el Airbus A380. El ahorro de peso al operar a mayor presión permite componentes más pequeños y livianos. Los vehículos militares (tanques, obuses, periscopios submarinos) también dependen de sistemas compactos de energía hidráulica.
Energía Renovable
Los sistemas de control de paso de las turbinas eólicas, que inclinan cada pala para optimizar la captura de energía y evitar el exceso de velocidad, utilizan acumuladores y cilindros hidráulicos. Los sistemas de paso hidráulico generalmente brindan almacenamiento de energía de respaldo (en el acumulador) para hacer avanzar las palas de manera segura durante una falla de la red, una función de seguridad que los sistemas electrohidráulicos manejan de manera confiable incluso en condiciones de frío o calor extremos.
Selección de la unidad de potencia hidráulica adecuada
La elección de una unidad de energía hidráulica implica equilibrar múltiples parámetros operativos y de ingeniería. Un tamaño insuficiente de la HPU provoca tiempos de ciclo lentos, sobrecalentamiento y desgaste prematuro. El sobredimensionamiento desperdicia capital y energía.
Requisitos de presión y flujo
Comience con el cálculo de la carga del actuador. Para un cilindro: Fuerza (N) = Presión (Pa) × Área (m²). Si necesita 200 kN de un cilindro de 100 mm de diámetro, necesitará al menos 255 bar de presión de trabajo (con un margen de seguridad). El caudal determina la velocidad: un cilindro con un diámetro de 100 mm que se extiende a 50 mm/s necesita aproximadamente 24 L/min . La potencia del motor requerida es P (kW) = [Presión (bar) × Flujo (L/min)] ÷ 600, ajustada a la eficiencia de la bomba (normalmente 85–90%).
Dimensionamiento del yacimiento
Una regla general común es dimensionar el depósito en 3 a 5 veces el caudal de la bomba por minuto . Por tanto, una bomba que suministra 40 l/min necesita un depósito de 120 a 200 litros. Este volumen proporciona suficiente tiempo de permanencia para que escape el aire arrastrado, se disipe el calor y se asienten las partículas antes de que el fluido recircule a la entrada de la bomba.
Desplazamiento fijo versus variable
Las HPU de bombas de engranajes de desplazamiento fijo son las más económicas desde el principio, pero ofrecen continuamente un flujo completo independientemente de la demanda, convirtiendo el exceso de energía en calor. Las HPU de bombas de pistón de desplazamiento variable cuestan aproximadamente 2-3 veces más Inicialmente, pero puede reducir los costos de energía lo suficiente como para lograr un período de recuperación de la inversión de 18 a 36 meses en entornos de producción continua. Para ciclos de trabajo intermitente, donde la máquina está inactiva más del 50% del tiempo, una HPU de bomba fija con válvula de descarga suele ser la mejor opción económica.
Unidades de potencia servohidráulicas
Las unidades de potencia servohidráulica (o electrohidráulica) combinan un servoaccionamiento de CA de velocidad variable con una bomba de desplazamiento fijo. El variador ajusta las RPM del motor para que coincidan con el flujo y la presión exactos requeridos en cada momento del ciclo. Esta arquitectura ofrece Ahorro de energía del 40 al 70 %. frente a las HPU convencionales de velocidad constante en aplicaciones como el moldeo por inyección, y reduce los niveles de ruido entre 10 y 15 dB(A) porque el motor se desacelera drásticamente durante las fases de mantenimiento.
Diseño del sistema de refrigeración
Cada vatio de energía perdido en un sistema hidráulico se convierte en calor en el aceite. Un sistema con un motor de 37 kW que funciona con una eficiencia del 75 % genera aproximadamente 9 kW de calor residual que debe eliminarse continuamente. Los refrigeradores por aire son estándar para los equipos móviles; Los intercambiadores de calor refrigerados por agua se prefieren para instalaciones industriales interiores donde se controla la temperatura ambiente. No dimensionar correctamente el enfriamiento acorta significativamente la vida útil del sello y de la bomba: la temperatura del aceite que excede los 80°C acelera la oxidación, duplicando la tasa de degradación del fluido por cada aumento de 10°C.
Tipos de fluidos hidráulicos y su impacto en el rendimiento
El fluido hidráulico es tan importante como cualquier componente mecánico: es al mismo tiempo portador de energía, lubricante, medio de transferencia de calor y sellador.
- Aceite mineral (ISO VG 32–68): La elección más común. Excelente lubricación, amplia disponibilidad, costo moderado. ISO VG 46 es el valor predeterminado para la mayoría de las HPU industriales que funcionan a una temperatura ambiente de 20 a 50 °C.
- Fluidos agua-glicol: Resistente al fuego, utilizado en acerías e instalaciones de fundición a presión. Requieren velocidades de bomba más altas para compensar la menor lubricidad y tienen un efecto corrosivo en los componentes de zinc, cadmio y magnesio.
- Fluidos de éster de fosfato: Máxima resistencia al fuego, utilizada en aviación y generación de energía. Incompatible con los sellos de nitrilo estándar; los sellos de fluorocarbono (Viton) son obligatorios.
- Aceites vegetales biodegradables o fluidos de ésteres sintéticos: Requerido en aplicaciones ambientalmente sensibles como equipos forestales o cerca de vías fluviales. Lubricación comparable al aceite mineral pero con mayor biodegradabilidad (>90 % en 28 días según OCDE 301B).
- Fluidos PAO sintéticos: Rendimiento superior a temperaturas extremas (-54 °C a 135 °C), baja tasa de oxidación y vida útil muy larga. Utilizado en hidráulica de aeronaves y equipos de construcción árticos.
El monitoreo del estado del fluido (seguimiento de la viscosidad, el índice de acidez, el recuento de partículas y el contenido de agua) extiende la vida útil del sistema y previene el tiempo de inactividad no planificado. Los programas de análisis de aceite en las principales plantas industriales logran rutinariamente Vida útil de fluidos de 5.000 a 10.000 horas. , frente al intervalo de cambio predeterminado de 2000 horas recomendado cuando no existe un programa de monitoreo.
Problemas comunes del sistema hidráulico y cómo diagnosticarlos
Incluso los sistemas hidráulicos bien diseñados desarrollan problemas con el tiempo. Conocer los síntomas y sus causas fundamentales acorta el tiempo de resolución de problemas de horas a minutos.
| Síntoma | Causa probable | Paso de diagnóstico |
| Velocidad lenta del actuador | Bajo pump flow, clogged filter, worn pump | Mida el flujo en la salida de la bomba; comparar con el valor nominal |
| Alta temperatura del aceite | Falla del enfriador, fuga interna excesiva, derivación de la válvula de alivio | Verifique el flujo del enfriador; monitorear la presión del sistema versus la configuración de alivio |
| Bomba ruidosa (cavitación) | Filtro de succión bloqueado, nivel bajo del depósito, viscosidad alta del fluido | Verifique el vacío en la entrada de la bomba; debe estar por debajo de 0,3 bar |
| Deriva del cilindro | Sellos de pistón desgastados, carrete de válvula direccional contaminado | Cilindro aislado con válvula manual; medir la caída de presión |
| La presión no alcanza el punto de ajuste | Válvula de alivio contaminada o demasiado baja, bomba desgastada | Bomba de cabeza muerta contra válvula cerrada; leer presión máxima |
| aceite espumoso | Ingestión de aire a través de una fuga en la línea de succión o un nivel bajo del depósito | Inspeccione todas las conexiones de succión; rellenar el depósito |
Fallas comunes del sistema hidráulico, sus causas probables y acciones de diagnóstico iniciales.
Los programas de mantenimiento basados en la condición que combinan análisis de aceite, monitoreo de vibraciones en la bomba y el motor e imágenes térmicas infrarrojas de accesorios de mangueras y cuerpos de válvulas pueden extender el tiempo medio entre fallas (MTBF) al 50–80% en comparación con el mantenimiento programado basado únicamente en el tiempo. Muchas unidades de energía hidráulica modernas ahora incluyen sensores IoT integrados y conectividad en la nube, lo que brinda datos de estado continuos a los equipos de mantenimiento sin inspección manual.
Mejoras en la eficiencia energética en los sistemas de energía hidráulica modernos
Históricamente, la hidráulica ha sido criticada por su baja eficiencia energética en comparación con los accionamientos eléctricos directos. Esta brecha se ha reducido significativamente durante la última década gracias a varios avances tecnológicos.
- HPU de accionamiento de velocidad variable: Hacer coincidir la velocidad del motor con la demanda elimina las pérdidas por estrangulamiento. Los datos de campo de las plantas de moldeo por inyección muestran ahorros de energía del 45% al 65% en comparación con las HPU de velocidad constante de referencia, con períodos de recuperación de menos de dos años a tarifas eléctricas industriales típicas.
- Circuitos de detección de carga: La bomba solo aumenta la presión ligeramente por encima del requisito de carga actual (normalmente un margen de 20 a 30 bar), en lugar de mantener la presión máxima del sistema en todo momento. Esto por sí solo reduce la energía de accionamiento de la bomba entre un 15 y un 30 % en circuitos con perfiles de carga variables.
- Recuperación de energía: En prensas y equipos de elevación de gran tamaño, los circuitos hidráulicos regenerativos recuperan energía durante la carrera de retorno al dirigir el fluido directamente desde el extremo de la varilla hasta el extremo de la tapa, lo que reduce los requisitos de flujo de la bomba hasta en un 40 % en movimientos rápidos.
- Sellos y espacios internos mejorados: Los compuestos de sellado modernos de baja fricción y las tolerancias de fabricación más estrictas reducen las pérdidas por fugas internas en bombas y motores, lo que eleva las eficiencias volumétricas por encima del 97 % en bombas de pistón de alta calidad, frente al 90-93 % en diseños más antiguos.
- Hidráulica digital: Las válvulas de encendido/apagado de conmutación rápida reemplazan a las válvulas proporcionales de estrangulamiento continuo en algunas aplicaciones, ofreciendo una pérdida de estrangulamiento casi nula mientras mantienen un control preciso.
La norma ISO 4413 y la más reciente ISO 16431 (punto de referencia de eficiencia del sistema hidráulico) ahora guían las nuevas especificaciones de HPU en Europa y cada vez más en América del Norte, lo que empuja a los fabricantes a publicar cifras de eficiencia verificadas como parte de la documentación de adquisiciones.
Estándares de seguridad y mejores prácticas para unidades de energía hidráulica
Los sistemas hidráulicos almacenan una cantidad importante de energía: un depósito de 200 litros a 300 bar contiene aproximadamente 3.000 kJ de energía almacenada , comparable a la energía cinética de un coche pequeño que viaja a 180 km/h. El incumplimiento de los procedimientos de seguridad provoca lesiones graves por inyección de fluido a alta presión y liberación de energía almacenada.
- Aislamiento de presión antes del mantenimiento: Siempre despresurice el sistema y bloquee/etiquete (LOTO) la fuente de energía antes de abrir cualquier conexión. Nunca asuma que un motor parado significa presión cero en el sistema: los acumuladores y la presión inducida por la carga en los cilindros pueden permanecer a plena presión de trabajo indefinidamente.
- Lesiones por inyección hidráulica: Una fuga pequeña en una manguera a 200 bar puede inyectar líquido a través de la piel sin ninguna herida visible. Cualquier sospecha de lesión por inyección requiere cirugía inmediata: es una emergencia médica, no un corte menor.
- Intervalos de inspección de mangueras: ISO 4413 recomienda la inspección visual de la manguera cada 3 a 6 meses y su reemplazo independientemente de su condición durante la vida útil especificada por el fabricante (generalmente 6 años desde la fecha de fabricación o 4 años desde la fecha de instalación).
- Gestión del riesgo de incendio: La niebla de aceite mineral a alta presión encendida por una fuente de calor cercana supone un riesgo de incendio. Dirigir las mangueras lejos de superficies calientes, utilizar fluidos resistentes al fuego en entornos de alto riesgo e instalar sistemas de supresión automática cerca de grandes HPU son medidas reconocidas de reducción de riesgos.
- Normas relevantes: ISO 4413 (requisitos generales de seguridad para energía de fluido hidráulico), EN 13135 (grúas - equipos hidráulicos), NFPA T2.24.1 (requisitos de seguridad de energía de fluido hidráulico de EE. UU.) y Directiva de maquinaria CE 2006/42/EC para HPU del mercado europeo.
Preguntas frecuentes sobre la energía hidráulica
¿Cuál es la diferencia entre potencia hidráulica y presión hidráulica?
La presión hidráulica es un componente de la potencia hidráulica. La potencia es igual a la presión multiplicada por el caudal: P (kW) = [bar × L/min] ÷ 600. Un sistema a 300 bar con un flujo de 5 L/min entrega 2,5 kW. Otro a 100 bar con 50 l/min también entrega 8,3 kW. La alta presión por sí sola no significa alta potencia: el caudal importa igualmente.
¿Cuánto dura normalmente una unidad de energía hidráulica?
Con un mantenimiento de fluidos y un reemplazo de filtros adecuados, una HPU industrial bien construida generalmente dura 15-25 años . La bomba suele ser el primer componente en desgastarse, con una vida útil nominal de 8000 a 20 000 horas, según el tipo, la presión de funcionamiento y la limpieza del fluido. Las bombas de engranajes son las más duraderas en ambientes contaminados; Las bombas de pistón ofrecen la vida más larga cuando la limpieza del fluido se mantiene en ISO 4406 clase 16/14/11 o mejor.
¿Se puede utilizar una unidad de energía hidráulica en exteriores?
Sí, siempre que esté diseñado para uso en exteriores. Esto significa una clasificación de gabinete eléctrico IP65 o superior para el motor y el panel de control, depósito y marco de acero inoxidable o recubiertos, fluido de baja temperatura (ISO VG 32 o fluidos sintéticos clasificados hasta -40 °C para condiciones árticas) y cubiertas de manguera resistentes a los rayos UV. Las HPU móviles en equipos de construcción están inherentemente diseñadas para funcionar en exteriores y en cualquier clima.
¿Qué causa el sobrecalentamiento de una unidad de energía hidráulica?
Las causas más comunes son un intercambiador de calor de tamaño insuficiente o sucio, fugas internas excesivas (que recirculan energía en forma de calor sin realizar un trabajo útil), una válvula de alivio configurada demasiado cerca de la presión de trabajo requerida (lo que hace que se abra con frecuencia) y un depósito demasiado pequeño para proporcionar una masa térmica adecuada. Operar continuamente por encima de 80°C de temperatura del aceite acortará significativamente la vida útil de los componentes y debería dar lugar a una investigación.
¿Cuál es la diferencia entre un circuito hidráulico de circuito abierto y de circuito cerrado?
En un circuito de circuito abierto, el fluido de retorno del actuador regresa al depósito antes de ser aspirado nuevamente hacia la bomba. Esta es la disposición más común y simplifica el enfriamiento y la filtración. En un circuito de circuito cerrado (o de centro cerrado), el fluido de retorno regresa directamente a la entrada de la bomba, y solo una pequeña bomba de carga compensa las pérdidas por fugas. Los circuitos de circuito cerrado se utilizan principalmente con motores hidráulicos de desplazamiento variable para transmisión hidrostática en vehículos como cosechadoras, cargadores de cadenas compactos y montacargas industriales. Ofrecen un control de velocidad suave y continuo en ambas direcciones sin caja de cambios mecánica.
¿Cómo se dimensiona una unidad de potencia hidráulica para una nueva aplicación?
El dimensionamiento comienza con los requisitos del actuador: fuerza máxima (a partir del análisis de carga), velocidad requerida (a partir de los requisitos de tiempo del ciclo) y ciclo de trabajo (porcentaje de tiempo bajo carga completa). A partir de la fuerza y el diámetro del cilindro, calcule la presión de trabajo. A partir de la velocidad y el diámetro, calcule el flujo requerido. Aplique un factor de servicio de 1,2 a 1,3 para tener en cuenta las ineficiencias. Seleccione una bomba y un motor clasificados para esas salidas, luego dimensione el depósito y el enfriador para la carga de calor resultante. Muchos fabricantes de HPU ofrecen software de dimensionamiento gratuito; al ingresar estos parámetros se genera una configuración recomendada automáticamente.
